Как подобрать рулевую колонку по коду SHIS

Две рулевые колонки с надписью «1⅛ дюйма» могут оказаться совершенно разными по посадке в раме. Эта надпись описывает шток вилки, но не отвечает на вопрос о чашках и подшипниках. Перед заказом удобнее собрать полный код SHIS — короткую запись размеров верхней и нижней частей рулевой. Ниже разберём, где взять цифры и какие проверки остаются даже после совпадения кода.

Сначала найдите данные рамы, а не похожую фотографию

Начните с технической спецификации рамы: модель, год и поколение должны совпадать с вашим велосипедом. Если вилка менялась, её размеры проверяют отдельно. Заводская комплектация уже не гарантирует, что нынешний шток такой же. Полезно сфотографировать маркировку старой рулевой, верхнюю крышку и узел со стороны короны вилки.

Для покупки колонки целиком ищите два обозначения SHIS. Для замены одного изношенного подшипника нужна другая карточка данных: артикул или маркировка, размеры и контактные углы. Эти задачи лучше разделить сразу. Обозначение ZS44 не означает, что любой подшипник с наружным диаметром 44 мм подойдёт внутрь такой рулевой.

Как читать запись без путаницы

Возьмём пример: ZS44/28.6 — ZS56/40. Слева от тире указан верхний узел возле выноса, справа — нижний возле короны вилки. В каталогах вместо тире может стоять вертикальная черта. Порядок остаётся тем же.

• ZS — конструкция узла. В данном примере сверху и снизу стоят отдельные чашки, утопленные в стакан рамы.
• 44 и 56 — номинальные посадочные размеры со стороны рамы. Верх и низ здесь различаются, поэтому одного измерения недостаточно.
• 28.6 — диаметр верхней части штока, на которой закрепляется вынос.
• 40 — стандарт нижней посадки опорного кольца вилки. Это не наружный диаметр нижнего подшипника.

У прямого штока 1⅛ дюйма часто встречается сочетание верхнего размера 28,6 мм и нижнего 30 мм. Разница объясняется посадкой кольца у короны, а не конусностью всего штока. На вилке с переходом от 1⅛ к 1½ дюйма нижний код обычно заканчивается на /40. Полный код всё равно нужно сверять с рамой: слово «tapered» не описывает её посадочные места.

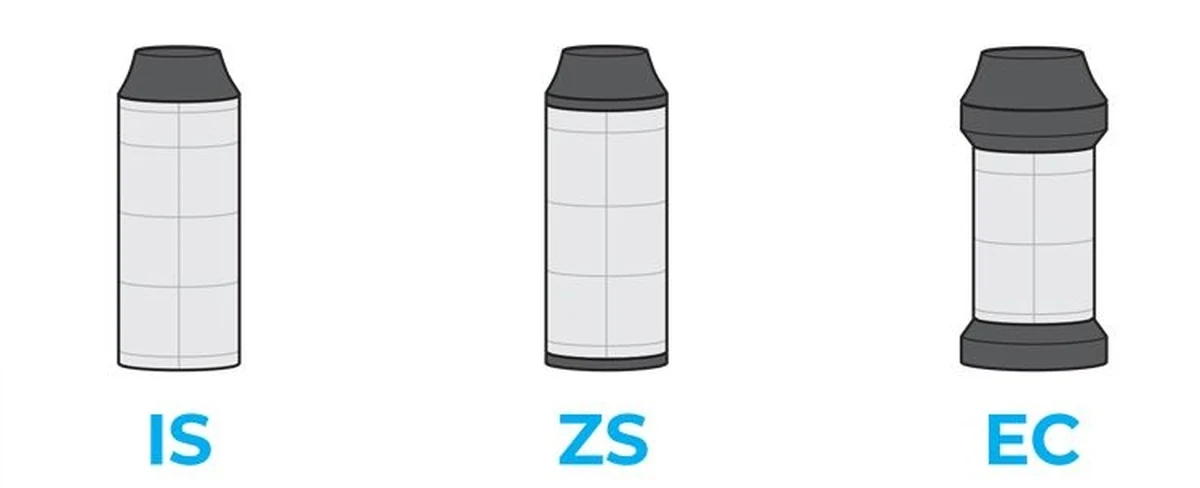

EC, ZS и IS: что именно находится внутри стакана

Внешне высокая крышка может скрывать низкую посадку подшипника. Поэтому конструкцию определяют не по силуэту пыльника, а по тому, на что опирается сам подшипник.

• EC, внешние чашки. Чашка запрессована в раму, а основная часть с подшипником выступает за торец стакана.
• ZS, полуинтегрированная рулевая. Чашка тоже отдельная и запрессованная, но подшипник расположен внутри стакана. Снаружи остаётся небольшой бортик.
• IS, интегрированная рулевая. Подшипник ложится на предусмотренную в раме опорную поверхность без сменной запрессованной чашки.

Сверху может быть ZS, а снизу EC — это допустимая конструкция, а не ошибка записи. Нельзя автоматически переносить буквы верхнего узла на нижний. В разделе комплектующих рулевой сравнивайте именно посадки, а не только торговое название.

Что измерять, если кода нет

Для уверенного определения размеров обычно нужен доступ к разобранному узлу. До снятия выноса поддержите вилку, чтобы она не выпала. Фотографируйте расположение колец и уплотнений по мере разборки. Если гидролинии проходят через рулевую и мешают снять детали, не разъединяйте тормоз ради замера: подбор и последующую сборку разумнее поручить мастерской.

Со стороны рамы нужен внутренний посадочный диаметр стакана отдельно сверху и снизу. Отверстие в установленной чашке не равно отверстию рамы. Для точного замера EC или ZS чашку снимают подходящим инструментом; отвёртка и удары по одному краю могут повредить посадку. Если данных достаточно в документации, выбивать исправные чашки только ради проверки незачем.

В IS измерение выполняют по зоне посадки подшипника, а не глубоко на наклонной опорной поверхности: там штангенциркуль покажет меньший диаметр. Не пытайтесь извлечь вместе с подшипником то, что является частью рамы. При коррозии или повреждении опоры сначала нужна оценка состояния узла.

На вилке проверяют наружный диаметр штока в верхней прямой части и посадку опорного кольца возле короны. Не измеряйте наружную кромку уже установленного кольца как диаметр штока. Само кольцо, особенно неразрезное, без подходящего съёмника лучше не трогать.

Записывайте фактические показания, не округляя их заранее. Затем сопоставляйте с чертежом или таблицей стандарта. SHIS — обозначение посадочной группы, а не инструкция выточить отверстие точно под указанное целое число. Доли миллиметра в реальной посадке имеют значение; «почти подходит» не повод запрессовывать деталь сильнее.

Полная колонка и отдельный подшипник — разные покупки

Например, в описании полуинтегрированной колонки с чашками 44/44 мм указаны посадки чашек. Одной этой пары чисел мало, чтобы подтвердить совместимость с вилкой: ещё нужны размер нижнего кольца и остальные параметры комплекта. Не превращайте сокращённое название товара в полный SHIS-код по догадке.

У отдельного подшипника 41,8 × 30 × 6,5 мм числа описывают наружный диаметр, внутренний диаметр и высоту самой детали. Но даже совпадение этих трёх величин не отменяет проверки фасок. У рулевых подшипников встречаются разные сочетания контактных углов, например 36°/45° и 45°/45°. Опорное и центровочное кольца должны соответствовать им.

Сохраните старый подшипник до окончания ремонта. Перепишите надписи с его колец и уплотнений, сфотографируйте обе стороны. Если маркировка стёрлась, а углы неизвестны, передайте образец специалисту. Цвет уплотнения или сходство на фотографии не заменяют спецификацию. Подшипник, который удалось вложить в чашку, ещё не обязательно правильно опирается на неё.

Совпадение SHIS не решает вопрос высоты

Новая верхняя крышка может быть выше старой, а внешняя нижняя чашка — занимать больше места между рамой и короной. Всё это расходует длину штока. Для уже обрезанной вилки сравните монтажную высоту обеих рулевых, расположение проставок и необходимую глубину зажима выноса. Её задаёт изготовитель выноса и вилки; универсального допуска «можно чуть выше» нет.

Не оставляйте старое нижнее кольцо только потому, что его трудно снять. При замене полного узла проверьте совместимость кольца с новым подшипником или используйте предусмотренное комплектом. Специальный переходник под прямой шток допустим лишь для совместимой рулевой. Случайная втулка не исправляет неверный размер и угол контакта.

Отдельной проверки требуют ограничитель поворота, проводка через подшипники и фирменные крышки кокпита. Обычная колонка с похожими размерами может не обеспечить нужные каналы или зазоры. Для таких систем начинайте с артикула штатного узла, а не с подбора универсального набора.

Что отправить продавцу перед заказом

• Модель и год рамы, точную модель установленной вилки.
• Верхний и нижний коды SHIS либо фотографии посадок и результаты измерений.
• Для подшипника отдельно — его маркировку, три размера и оба контактных угла.
• Монтажную высоту старого узла и ограничения по длине штока.
• Перечень нужных деталей: весь комплект, только верх, только низ или один подшипник.

Хороший результат подбора — не похожая деталь в корзине, а подтверждённая совместимость рамы, вилки и всех опорных элементов. Если не хватает одного размера, уточните его до покупки. Это проще, чем искать причину люфта в уже собранной неподходящей рулевой.
