Замена шипов контактных педалей: как сохранить настройку

Новый шип на велотуфле может оказаться исправным, но стоять чуть иначе прежнего. Тогда пятка начинает задевать шатун, стопа меняет привычный угол, а выход из педали ощущается по-другому. Чтобы обычная замена не превратилась в настройку с нуля, сначала сохраните положение старой детали. Снимать её стоит уже после проверки совместимости и подготовки крепежа.

Износ, грязь или штатный свободный ход?

Треснувший шип, сломанный зацеп и износ до предельной отметки из инструкции — причины прекратить использование и поставить замену. Настораживает и изменившееся поведение: раньше туфля освобождалась предсказуемо, а теперь застревает либо выходит с непривычно малым усилием. В таком случае перед следующей поездкой проверяют весь узел, включая педаль, загрязнение и затяжку винтов.

При этом небольшой поворот пятки не обязательно означает неисправность. У многих шипов предусмотрен угловой свободный ход, или float: стопа может немного поворачиваться, оставаясь зафиксированной. Его не следует путать с появившимся стуком, качанием вверх-вниз или заметно увеличившейся свободой относительно нового комплекта. Подтянуть пружину, чтобы скрыть износ, — не ремонт.

Что проверить перед покупкой

Перепишите маркировку педали и шипа, а не только название системы со слов продавца. Отверстия в подошве отвечают за соединение обуви с шипом. Форма зацепов отвечает за соединение шипа с педалью. Это две разные проверки: совпадение трёх крепёжных отверстий ещё не делает шоссейные системы совместимыми.

В каталоге педалей для велосипеда смотрите точную модель и состав комплекта. Так, в карточке педалей SPD-SL с шипами SM-SH11 модель шипов указана прямо в названии. Для замены нужен совместимый с этой педалью вариант, а не просто похожая пластиковая деталь.

Если прежняя настройка устраивала, сохраняйте и тип шипа, и предусмотренный свободный ход. Переход на другую версию может изменить ощущение фиксации даже при прежнем положении на подошве. Цвет помогает различать варианты лишь внутри конкретной линейки; универсальной цветовой таблицы для всех контактных систем нет. У моделей с разными способами освобождения также сверяйте этот параметр.

Сохраните три настройки, а не одну риску

До ослабления винтов очистите подошву, обведите шип тонким маркером и сделайте снимок снизу. Камеру держите напротив подошвы, без сильного наклона. На фотографии должны быть видны не только головки болтов, но и контур шипа относительно туфли. Отдельно снимите левую и правую стороны: их настройки не обязаны быть зеркальными.

Проверьте, что отметки позволяют восстановить все три параметра:

• положение вперёд-назад вдоль подошвы;
• поперечное смещение к внутреннему или наружному краю;
• поворот шипа, от которого зависит направление стопы на педали.

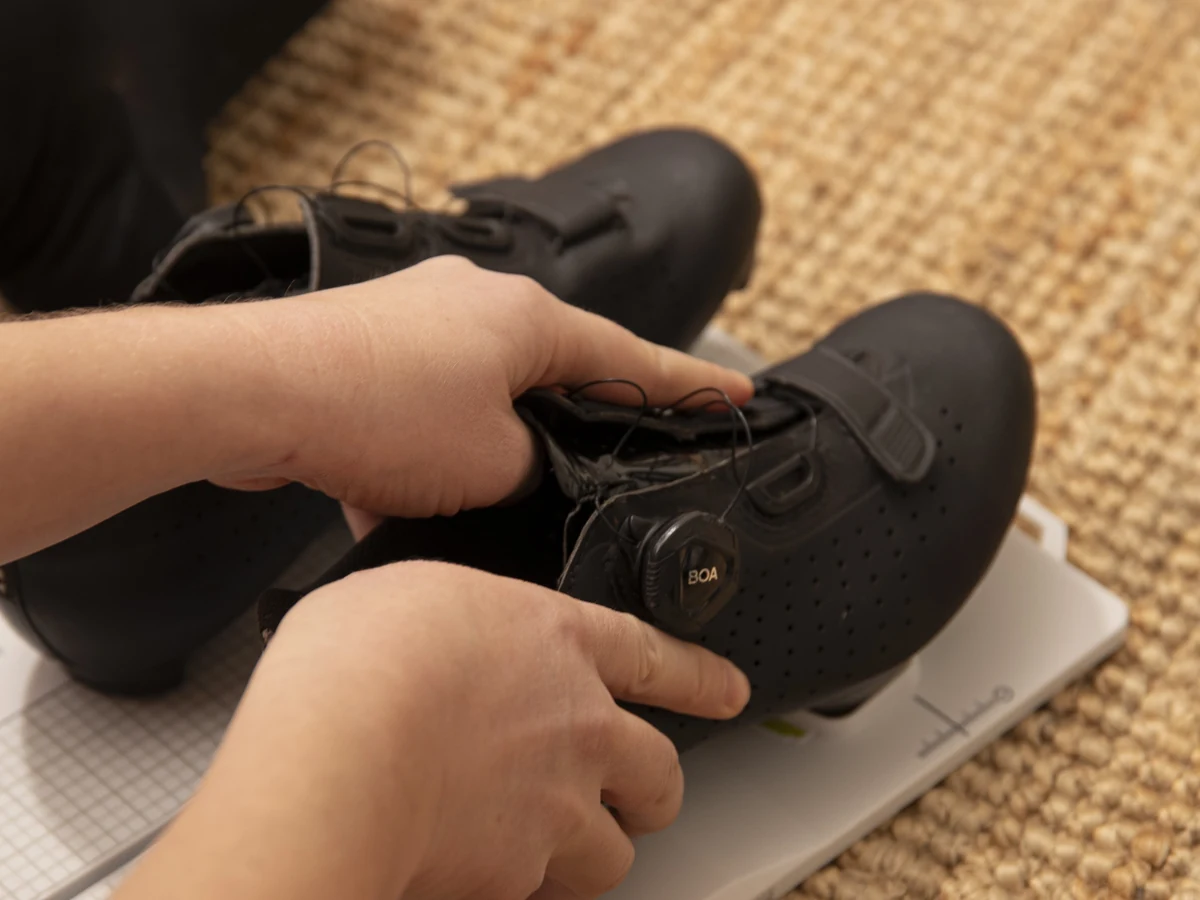

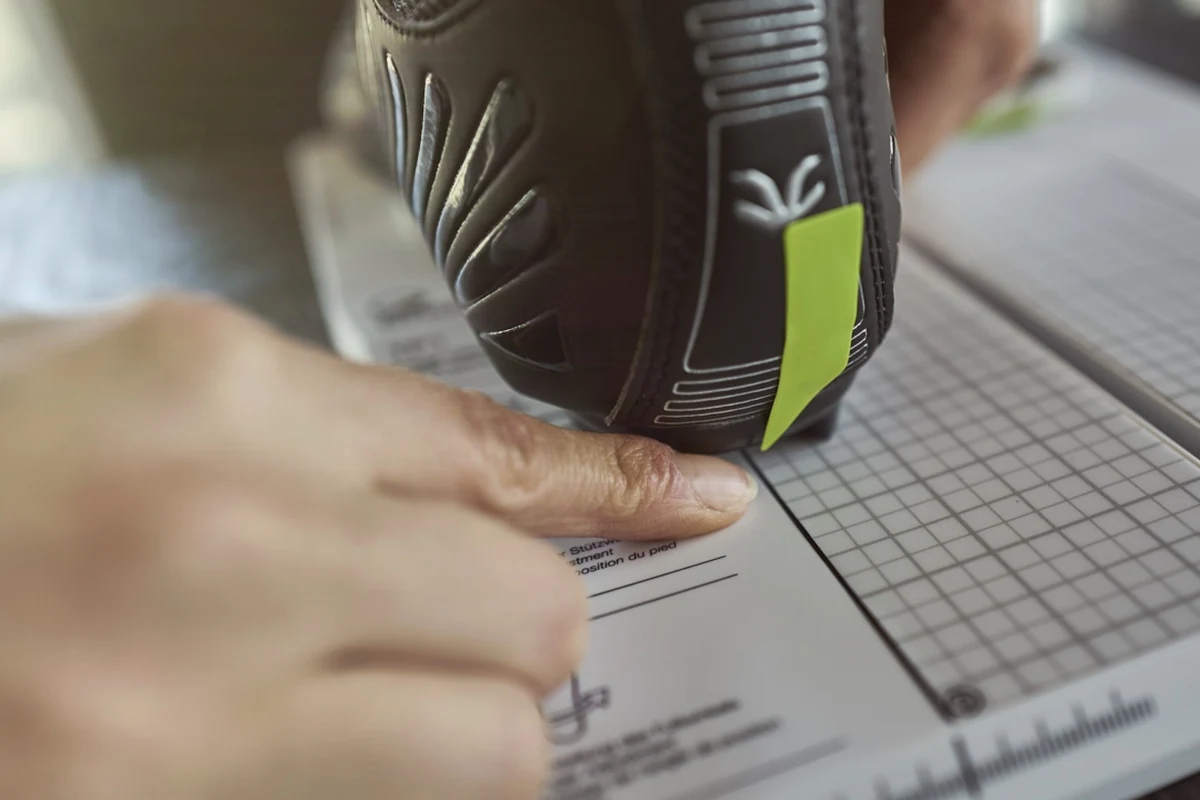

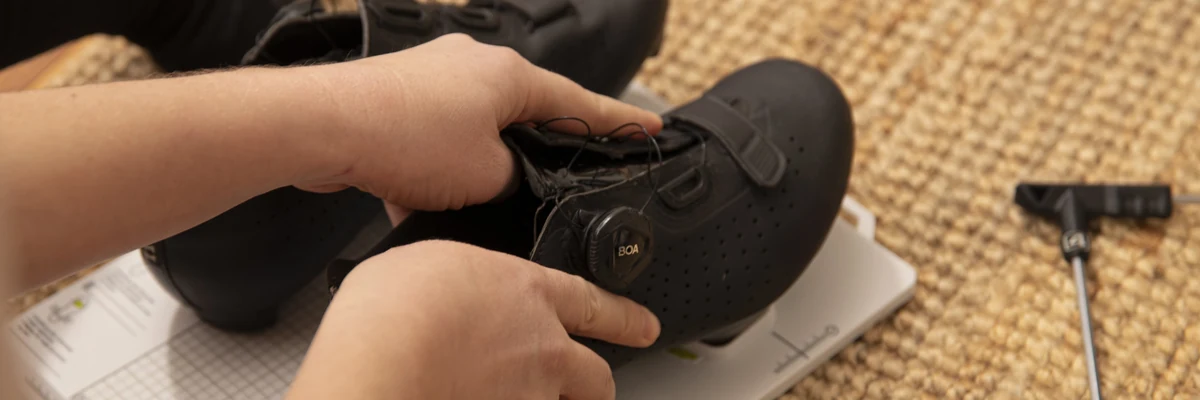

Одна черта возле переднего края не сохранит угол. Удобнее иметь несколько ориентиров по контуру и фотографию для сверки. Шаблон для установки шипов добавляет точку отсчёта относительно обуви: с ним легче сравнивать положение до и после разборки. Но сам по себе шаблон не определяет подходящую посадку.

Перенос по контуру годится прежде всего для такой же модели шипа на той же туфле. У новой обуви другого размера или конструкции расстояние от края подошвы до стопы будет иным. Если одновременно меняете обувь или систему педалей, потребуется отдельная настройка. Старый снимок в этом случае — полезная справка, но не точный шаблон.

Снимайте и устанавливайте по одному шипу

Для работы нужны щётка, ветошь, исправный наконечник под винты и динамометрический ключ подходящего диапазона. Размер биты и момент затяжки уточните по инструкции именно вашего комплекта. В разделе велосипедных инструментов выбирайте ключ по этим требованиям: универсального момента для всех шипов и подошв нет.

1. Вычищайте углубления головок до установки ключа. Бита должна входить полностью и без заметного качания. Сорванные грани или закисший винт — повод остановиться, пока крепёж ещё можно снять в мастерской.
2. Разберите одну туфлю, оставив вторую собранной. Уберите грязь под старым шипом и осмотрите посадочное место. Трещины подошвы, повреждённая резьба или проворачивающаяся закладная требуют отдельного решения до установки новой детали.
3. Разложите штатные винты, шайбы и проставки по схеме комплекта. Случайные болты той же толщины могут отличаться длиной или формой головки. Не добавляйте шайбы ради изменения высоты шипа без указания производителя.
4. Поставьте шип в нужной ориентации и наживите все винты без перекоса. Совместите его с отметками, затем постепенно и равномерно затяните крепёж. Следите, чтобы деталь не сдвинулась при окончательной затяжке до указанного момента.

Требования к смазке резьбы и фиксатору тоже берут из инструкции. Не наносите составы на все поверхности «для надёжности». Если винт уже упёрся, а шип ещё двигается, сильнее тянуть нельзя: проверьте комплектность, длину крепежа и посадку. После первой туфли повторите работу со второй, используя её собственные отметки.

Проверьте фиксацию, затем выезжайте

Шип не должен двигаться относительно подошвы. Проверять вход и выход начинайте на неподвижном велосипеде в безопасном месте: удерживайте тормоза, оставьте одну ногу на земле и поработайте второй педалью. Затем поменяйте стороны. При необходимости используйте устойчивую опору. Не проверяйте надёжность первой же попыткой ускориться стоя.

После замены усилие освобождения проверяют заново. Регулятор пружины, если он предусмотрен, меняет сопротивление механизма, а не положение шипа и не величину его штатного углового хода. На одинаковых регулируемых педалях сверяйте настройки по индикаторам и инструкции; не выкручивайте регулятор за пределы допустимого диапазона.

Убедитесь, что туфля входит полностью, освобождается предусмотренным движением и не цепляет шатун пяткой. Только после этого сделайте короткий спокойный круг на свободной площадке. Непривычный угол стопы или боль — не повод «притерпеться»: остановитесь и проверьте положение, а при сомнениях обратитесь к специалисту по посадке. Контактный механизм не гарантирует автоматического освобождения ноги при падении.

Если после замены что-то не так

• Шип не защёлкивается. Начните с маркировки и ориентации детали, затем проверьте грязь и помехи со стороны подошвы. Не подтачивайте зацепы, чтобы заставить несовместимые детали работать вместе.
• Пятка задевает шатун. Сверьте поперечное положение и угол с фото до разборки. Одинаковое расстояние от носка туфли не означает, что вся настройка сохранилась.
• Новая совместимая деталь всё равно болтается или выходит ненадёжно. Нужна проверка самой педали и её крепления. Не продолжайте поездки, маскируя проблему натяжением пружины.

Удачная замена сохраняет привычное положение стопы и возвращает предсказуемую работу фиксации. Оставьте у себя фото настройки и маркировку комплекта: они пригодятся при следующем осмотре. А срок замены определяйте по состоянию и требованиям конкретной системы, не по общей норме «раз в несколько сезонов».
