Как подобрать петух переключателя по раме и образцу

Для заказа петуха мало написать «на горный велосипед, восемь скоростей». Этот кронштейн подбирают прежде всего к раме, а не к числу звёзд или надписи на переключателе. Два почти одинаковых изделия могут различаться небольшим выступом с обратной стороны — и только одно встанет на место. Разберём, какие сведения собрать, что сфотографировать и как проверить выбор до установки.

Начните с конструкции рамы

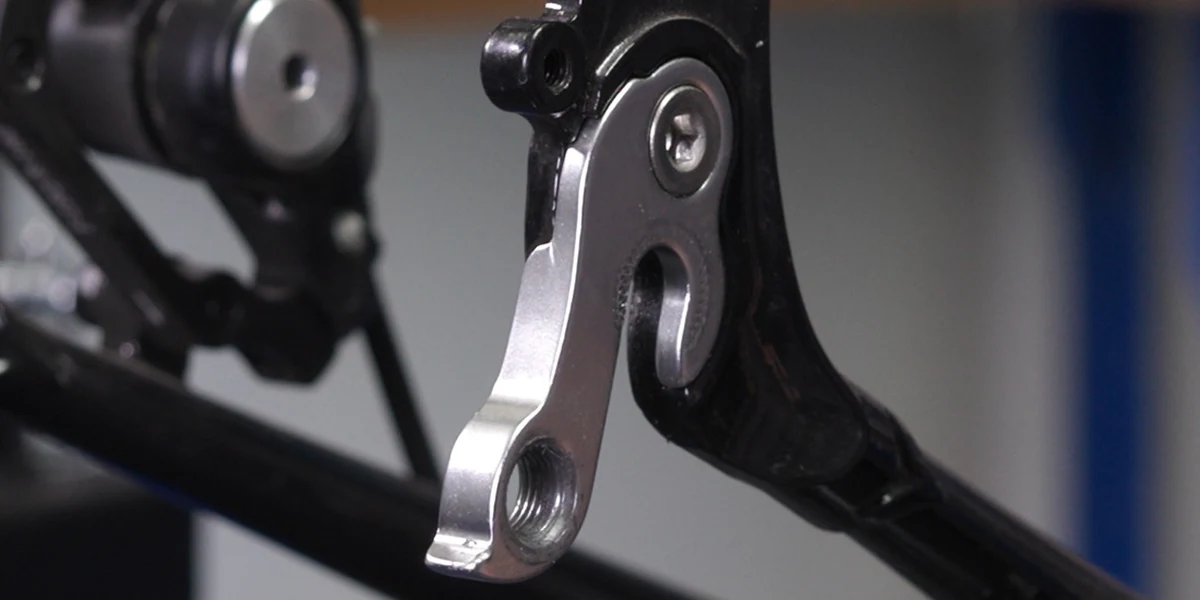

Сменный петух — отдельная деталь возле крепления заднего колеса. К ней прикручивается задний переключатель. Сначала убедитесь, что кронштейн действительно снимается: у части рам резьбовое крепление выполнено заодно с рамой. В таком случае покупка обычного сменного петуха не решит задачу ремонта.

После удара оцените состояние узла до поездки. Сломанный или треснувший петух нельзя оставлять в работе. Если переключатель наклонён к спицам, не проверяйте передачи под нагрузкой: сначала нужен осмотр. При этом задержки переключения без видимых повреждений не доказывают, что виноват именно петух. Трос, настройка привода и посадка колеса тоже влияют на работу. Покупать деталь полезно по подтверждённой причине, а не вместо диагностики.

Для поиска в каталоге петухов заднего переключателя подготовьте две вещи: данные велосипеда и образец. Если образца нет, потребуется более подробная информация о раме.

Запишите модель полностью, год не угадывайте

Укажите марку, точное название модели, модельный год и версию рамы, если она известна. Дополните запись типом задней оси: эксцентрик, гайки или сквозная ось. Для последней пригодится обозначение из документации. Цвет велосипеда и диаметр колеса можно добавить, но они не определяют форму кронштейна.

Названия моделей нередко сохраняются после обновления рамы. Поэтому запись о совместимости нужно читать до конца, включая годы. Например, карточка петуха для Stark Cobra 2020–2023 задаёт конкретный диапазон, а не обещает совместимость со всеми велосипедами этой марки. Если раму меняли, ориентиром становится новая рама, а не название в старом чеке.

Когда год неизвестен, лучше прямо это отметить и приложить фотографии. Продавец сможет проверить несколько версий. Уверенно названный наугад год, наоборот, может привести к ошибочному подбору. Документы о покупке, наклейка с моделью и артикул рамы помогают уточнить поиск, но не отменяют сравнение посадки.

Сделайте фотографии, по которым можно сравнивать

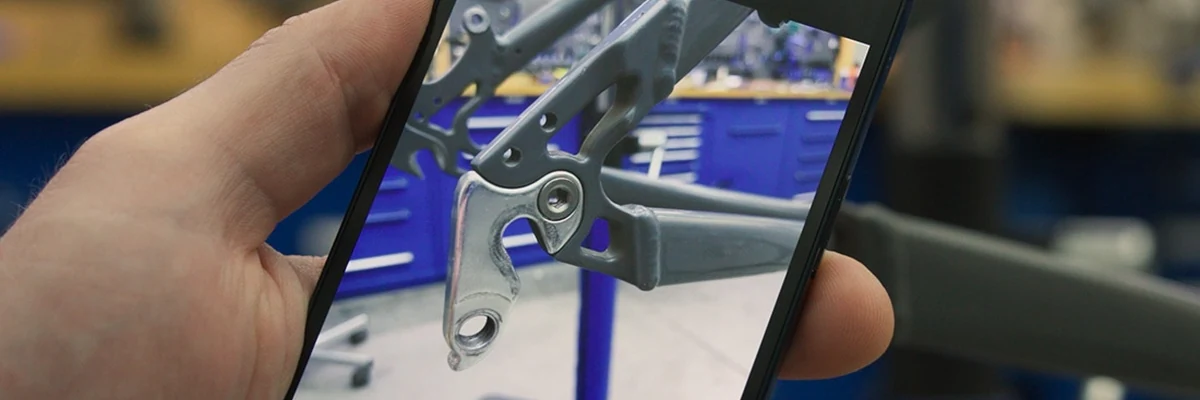

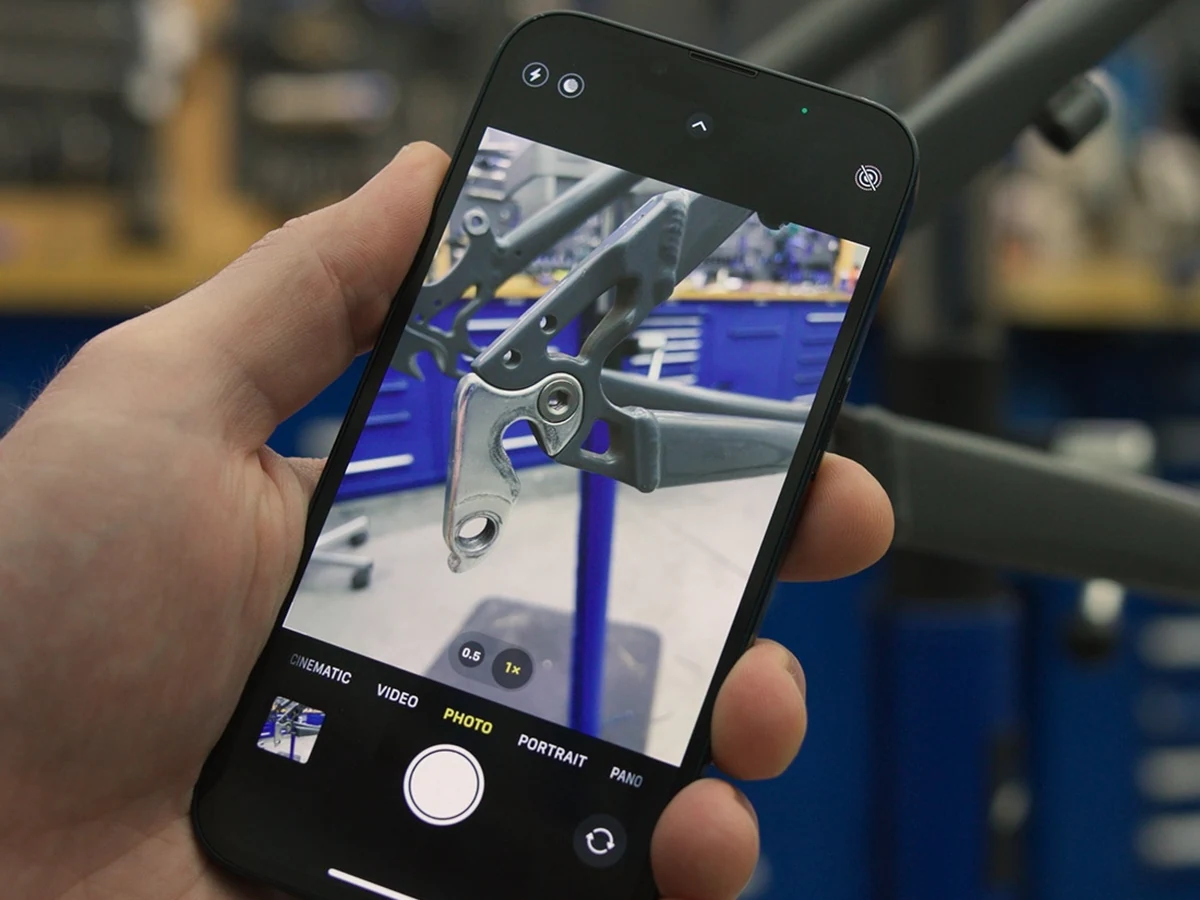

Перед разборкой снимите узел со стороны переключателя: должно быть видно место крепления к раме и расположение винтов. Для точного подбора нужны и обе стороны самого петуха. Если не умеете снимать переключатель или крепёж повреждён, попросите мастерскую подготовить образец. Не стоит рисковать резьбой ради фотографии.

• Положите снятый петух на однотонную поверхность и сделайте чёткий снимок сверху, без сильного наклона камеры.
• Переверните деталь и повторите снимок. На обратной стороне часто находятся важные уступы и выступы.
• Добавьте вид сбоку, крупный план маркировки и фотографию места, к которому деталь прилегает на раме.
• Рядом положите линейку для масштаба. Если продавцу понадобится точный размер, измерьте его отдельно: перспектива на фото искажает расстояния.

Грязь стоит убрать мягкой салфеткой, сохранив обозначения и кромки. Обломки не выбрасывайте: даже часть детали помогает восстановить контур. Винты и шайбы сложите отдельно и тоже сфотографируйте. Если кронштейн потерян целиком, отправьте снимки посадочного места снаружи и изнутри, а также общий вид рамы. Фотография одного переключателя мало помогает: он закрывает нужную поверхность.

Проверяйте посадочную часть, а не только внешний контур

Начните с участка, который соприкасается с рамой. Сравните его форму, ступени по толщине, упоры и расположение крепёжных отверстий. Затем проверьте прорезь или отверстие под ось колеса и положение резьбы для переключателя. Если доступны размеры, сопоставьте их, а не пытайтесь определить миллиметры по разномасштабным картинкам.

Один винт вместо двух сразу исключает похожий вариант, но совпадение количества винтов ещё ничего не гарантирует. Отличаться могут расстояние между отверстиями, форма головок и внутренняя ступень. Примеряйте новую деталь без силового притягивания. Она должна занять предусмотренное положение, а не выровняться только после затяжки.

Не подпиливайте подходящий «почти полностью» кронштейн и не рассверливайте отверстия. Не компенсируйте несовпадение произвольными шайбами. Так можно изменить положение переключателя или зажать узел неправильно. Подбор закончен только тогда, когда подтверждены и совместимость, и штатная посадка.

Номер в названии тоже требует контекста. Обозначение вроде «петух № 6A» удобно для поиска конкретной карточки, но его нельзя считать единым отраслевым стандартом. Сверяйте поставщика, фотографию и параметры. Отлитая или выбитая цифра на старой детали иногда относится к производству, а не к артикулу замены.

UDH — отдельный вариант, а не переходник на любую раму

Аббревиатура UDH обозначает стандартизированный интерфейс. Он предназначен для рам, изначально рассчитанных на такую конструкцию. Слово «универсальный» не означает, что этот петух можно установить вместо любого другого. Подтверждение ищите в документации рамы; одно большое отверстие под ось ещё не определяет стандарт.

У совместимого узла нужно учитывать и предписанный крепёж. Не переносите на него порядок сборки обычного петуха с маленькими винтами. Если документация и вид установленной детали расходятся, уточните исполнение рамы до покупки. Это особенно важно у велосипеда с неизвестной историей ремонта.

Не смешивайте UDH с Full Mount. Во втором случае переключатель крепится к совместимой раме непосредственно, без отдельного петуха. Наличие интерфейса UDH даёт возможность такого монтажа, но не делает произвольный переключатель подходящим ко всей трансмиссии. Обычный удлинитель петуха также не заменяет сломанный кронштейн: это другая деталь с другой задачей.

Что уточнить перед оплатой и после получения

Отправьте продавцу короткую заявку: модель и год рамы, тип оси, фотографии обеих сторон образца и посадочного места, найденную маркировку. Попросите подтвердить совместимость и комплектность. На снимке товара могут быть показаны винты или гайки, которые продаются отдельно; это лучше выяснить заранее.

При получении сохраните упаковку и сравните новую деталь с образцом до окончательной установки. Проверьте, что крепёж соответствует инструкции и начинается без перекоса. Универсального момента затяжки для всех петухов нет. Подготовка резьбы и контактных поверхностей тоже зависит от конструкции — наносить смазку или фиксатор на все участки подряд не нужно.

После монтажа проверяют положение кронштейна относительно колеса специальным измерительным инструментом и настраивают переключение. Новый петух сам по себе не гарантирует правильную геометрию: посадочное место рамы могло пострадать при ударе. При трещинах, повреждённой резьбе, люфте или непонятном зазоре не продолжайте сборку силой, обратитесь в мастерскую.

Когда совместимость подтверждена, сохраните артикул и фотографии установленной детали. Для запасного петуха полезно оставить и нужный крепёж. Тогда при следующей поломке у вас будет проверенное обозначение, а не только воспоминание о похожем силуэте.
