Замена колодок дискового тормоза: порядок и проверка

Новые колодки ещё не означают исправный тормоз. Можно поставить подходящую пару, но забыть стопор оси, зажать ротор пружиной или оставить течь, из-за которой испортился прежний комплект. Поэтому замену стоит разделить на три задачи: подобрать детали, правильно собрать калипер и проверить торможение. Ниже — порядок для распространённых дисковых тормозов со шплинтом или удерживающей осью. Точные операции и моменты затяжки берите из инструкции своей модели; если устройство незнакомо, поручите работу мастерской.

Сначала выясните, почему нужна замена

Посмотрите на обе накладки, а не только на ту, которую лучше видно через окно калипера. Они могут изнашиваться неодинаково. Сравнивать с допустимым минимумом нужно самое тонкое место каждой колодки. При этом в одних инструкциях указан остаток фрикционного слоя, в других — общая толщина с металлической основой. Чужое число из интернета легко приложить не к тому размеру.

Скрип сам по себе не показывает, сколько материала осталось. А вот масло на накладках, следы подтекания возле калипера и заметная потеря тормозного усилия требуют прекратить поездку. Пропитанные маслом колодки заменяют после устранения причины загрязнения. Не рассчитывайте вернуть их в строй горелкой, духовкой или шлифовкой: для тормоза нужен предсказуемый результат, а не временное исчезновение звука.

Заодно осмотрите ротор. Глубокие повреждения и износ до предела, указанного для этого диска, не исправляются установкой новых накладок. Если одна старая колодка стёрта заметно сильнее другой, запланируйте проверку положения калипера и работы поршней. Иначе новый комплект может повторить судьбу старого.

Подберите комплект по калиперу, а не по силуэту

Запишите точное обозначение калипера — корпуса тормоза возле колеса. Названия на ручке недостаточно: её могли заменить отдельно. В разделе колодок для дисковых тормозов сверяйте совместимость с этим обозначением и документацией тормоза.

Похожие очертания не гарантируют посадку. Важны толщина комплекта, отверстие крепления, форма пружины и место для радиаторов, если они есть. У комплектов с перечислением совместимых тормозов нужно проверить именно свою модель, а не ограничиваться совпадением марки. Отдельно уточните, разрешён ли выбранный материал накладок для установленного ротора.

До разборки проверьте комплектность упаковки. Пружина, стопор и ось — разные детали; наличие одной не заменяет остальные. Узнайте, какой крепёж допускается использовать повторно, а какой требуется поставить новым. Если на колодках отмечены левая и правая стороны, сохраните это расположение при сборке.

Подготовьте тормоз и инструмент

Дождитесь остывания ротора и устойчиво закрепите велосипед. Под рукой должны быть чистая безворсовая салфетка, разрешённый изготовителем очиститель, подходящие ключи и приспособление для возврата поршней. Для резьбовой оси может потребоваться динамометрический ключ с небольшим рабочим диапазоном. В велосипедном инструменте выбирайте нужный размер биты и диапазон усилия, а не просто набор с большим числом насадок.

Уберите со стола смазку цепи и промасленную ветошь. Рабочие поверхности ротора и колодок нельзя трогать пальцами или протирать грязной тряпкой. Очиститель должен быть совместим с тормозом; случайный автомобильный аэрозоль для этой работы не подходит автоматически.

Сфотографируйте крепление колодок до разборки. Снимите колесо согласно инструкции к его оси. На гидравлическом тормозе не нажимайте ручку без ротора или подходящей проставки: поршни могут выйти слишком далеко. Если оставляете велосипед со снятым колесом, установите предусмотренную для этого проставку.

Снимите крепёж и старые колодки

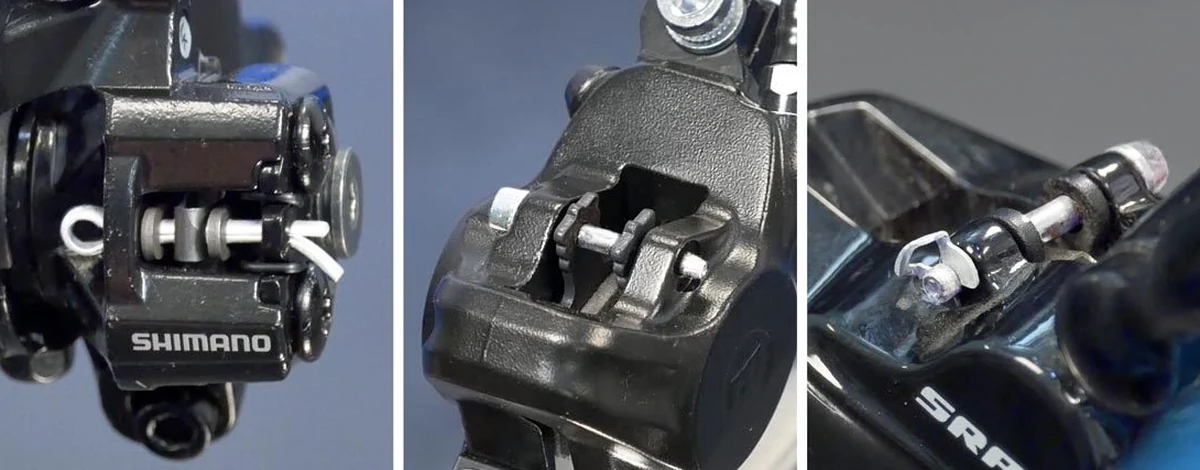

Вначале определите, что проходит поперёк калипера. У шплинта выпрямляют загнутые концы, затем извлекают его. У резьбовой оси сначала снимают страховочную клипсу, если она предусмотрена, после чего выкручивают ось подходящим ключом. Не пытайтесь выкрутить обычный шплинт или выдернуть резьбовую деталь плоскогубцами.

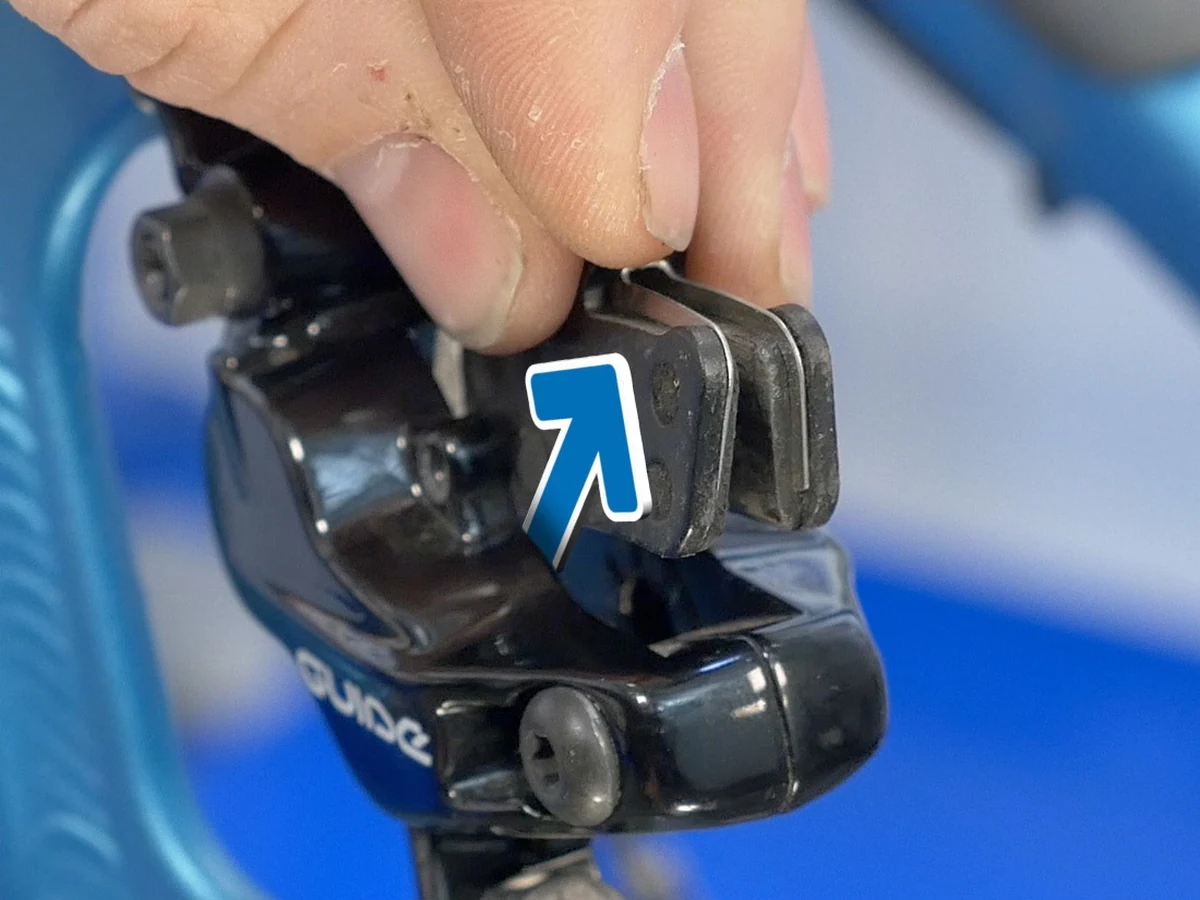

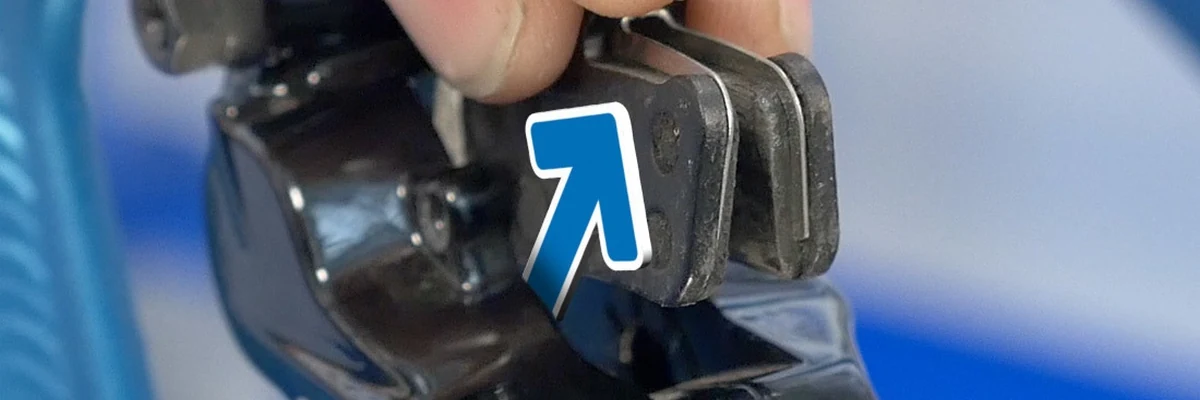

Выньте колодки с пружиной в направлении, которое предусмотрено конструкцией: через верхнее окно либо со стороны ротора. Если комплект застрял, остановитесь и проверьте, освобождены ли все фиксаторы. Пружина не служит ручкой для силового вытягивания. У тормозов с другой системой удержания порядок будет иным — используйте их собственную инструкцию.

Разложите снятые детали рядом с новым комплектом. Такая проверка помогает заметить перепутанную сторону, неподходящую пружину или отличающуюся толщину до того, как детали окажутся в корпусе. Не подпиливайте пластины ради посадки: это повод вернуться к подбору совместимости.

Освободите место: гидравлика и механика различаются

В гидравлическом тормозе поршни выдвигаются вслед за износом накладок. Более толстым новым колодкам нужно вернуть пространство. Очистите доступные поверхности и верните поршни по процедуре изготовителя, используя рекомендованный инструмент. Давление должно быть плавным и ровным, без перекоса. Узкая отвёртка, упёртая краем в поршень, может его повредить.

Не увеличивайте усилие, если поршень не возвращается. И не открывайте штуцер прокачки наугад, чтобы «сбросить лишнее»: сначала нужно установить причину сопротивления. Течь, повреждённый поршень или необходимость вмешаться в гидросистему — основания остановить обычную замену и обратиться в сервис.

На механическом тормозе пространство освобождают регулировками, предусмотренными его конструкцией. Не считайте натяжение троса универсальным способом настройки зазора. После установки колодок придётся выставить их положение и ход привода по руководству модели. Порядок для одноподвижного калипера нельзя без проверки переносить на другой механизм.

Соберите пару и верните все фиксаторы

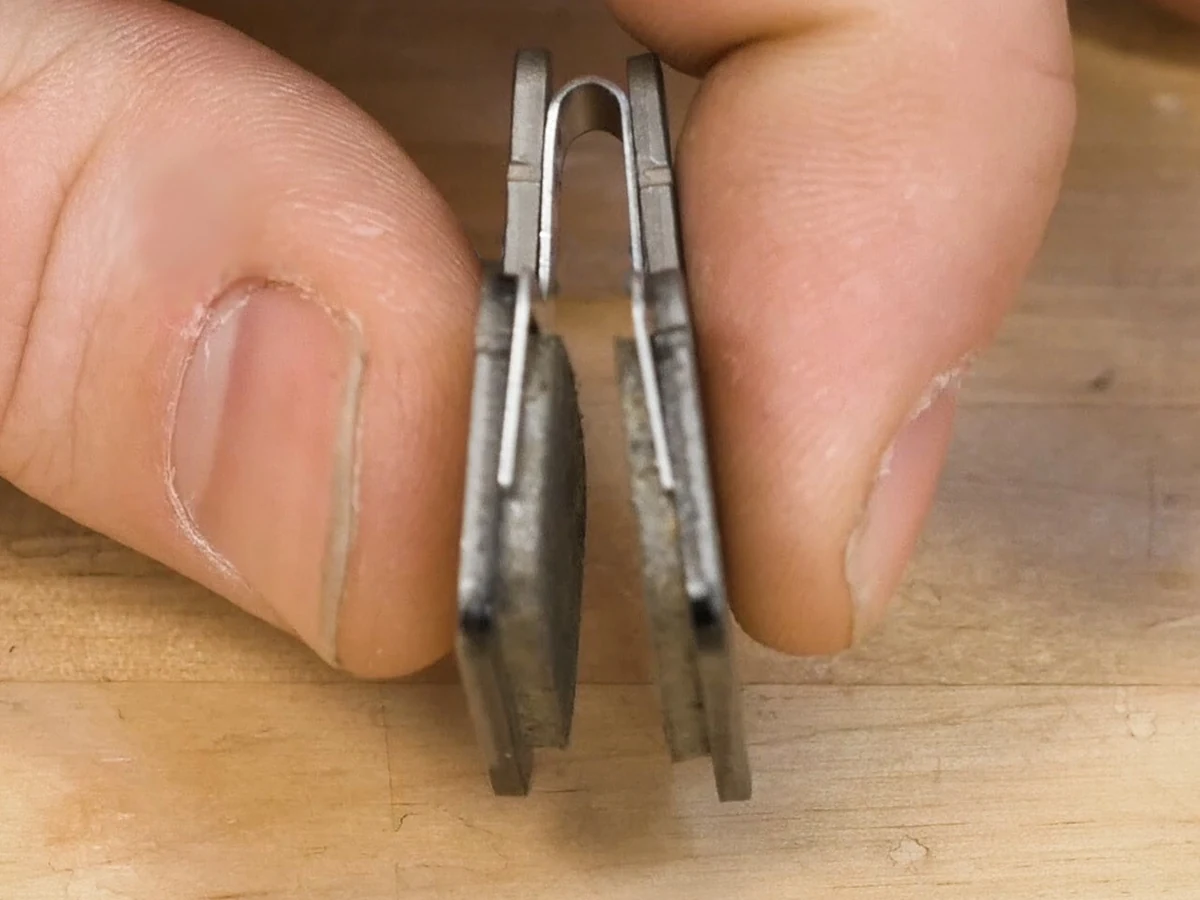

Установите совместимую пружину между колодками. Фрикционные накладки обращены друг к другу, а элементы пружины должны лежать в своих местах, не выступая в зону контакта с ротором. Держите комплект за металлические края. Сожмите пару и вставьте её в калипер; отверстия под ось должны совместиться без подгибания пластин.

Верните удерживающую ось и затяните её моментом из инструкции, затем поставьте страховочную клипсу. Если используется шплинт, зафиксируйте его загибом концов в предусмотренном положении. Штатные стопоры нельзя заменять случайной проволокой. Проверьте крепление взглядом и лёгким движением деталей, прежде чем ставить колесо.

Заведите ротор между накладками и закрепите колесо по инструкции. Когда диск не входит свободно, не притягивайте колесо осью силой: снимите его и проверьте положение поршней, пружины и колодок. Также убедитесь, что ротор не оказался снаружи одной из накладок.

Пять проверок перед поездкой

1. С установленным колесом несколько раз плавно нажмите гидравлическую ручку, чтобы колодки заняли рабочее положение. У механического тормоза завершите регулировку по его инструкции.
2. Проверьте устойчивость усилия. Ручка не должна продолжать проваливаться или упираться в руль без нормального торможения. Настройка расстояния ручки до грипсы не устраняет такую неисправность.
3. Прокрутите колесо. Постоянное задевание, контакт пружины с диском или стук незакреплённых деталей требуют остановиться и исправить сборку либо регулировку.
4. На месте проверьте каждый тормоз отдельно, пытаясь осторожно сдвинуть велосипед. Затем выполните пробное торможение на малой скорости на ровной свободной площадке.
5. Приработайте новые накладки по процедуре изготовителя. Не блокируйте колёса и дайте тормозам остыть, если этого требует процедура. Первую проверку нельзя переносить в дорожный поток или на длинный спуск.

Результат замены оценивают по работе тормоза, а не по тому, удалось ли вставить детали. Совместимый комплект, полный набор крепежа, свободное вращение колеса и стабильное торможение должны быть получены вместе. При сомнении в любом из этих пунктов велосипед пока не готов к поездке.
