Как подобрать передний переключатель: крепление, тяга и звёзды

Старый передний переключатель погнулся, а похожая модель в магазине стоит недорого. Можно брать? Сначала стоит проверить несколько размеров и обозначений. Деталь может свободно надеться на раму, но не переключать цепь из-за другого подвода троса, неподходящей рамки или несовместимой манетки. Ниже — порядок подбора замены для механической трансмиссии с двумя или тремя звёздами спереди.

Соберите данные до разборки

Очистите корпус и найдите полную маркировку, включая буквы после номера модели. Сфотографируйте крепление, зажим троса и весь узел сбоку. Запишите число зубьев каждой передней звезды, число звёзд сзади и модель левой манетки. Надпись «21 скорость» слишком общая: она не описывает ни крепление, ни геометрию переключателя.

Если прежняя деталь исправно работала с этой системой, начните поиск с её точного аналога. Если цепь стала плохо переключаться после замены шатунов или каретки, сначала разберитесь с новым сочетанием компонентов. Покупка ещё одного такого же переключателя не устранит несоответствие линии цепи или размеров звёзд.

Крепление: измеряют трубу рамы, а не штырь

У хомутной модели кольцо охватывает подседельную трубу. Нужен её наружный диаметр именно на высоте крепления. Диаметр подседельного штыря для этого не подходит: между ним и хомутом остаётся стенка трубы. Распространённые размеры хомутов — 28,6, 31,8 и 34,9 мм.

Более крупный хомут иногда ставят через предусмотренные изготовителем вкладыши. Проверьте, какие размеры они обеспечивают и входят ли в комплект. Растягивать маленький хомут, стягивать слишком большой до деформации или подкладывать полоску жести нельзя. На карбоновой раме дополнительно требуется разрешённое место установки и соблюдение ограничений по затяжке.

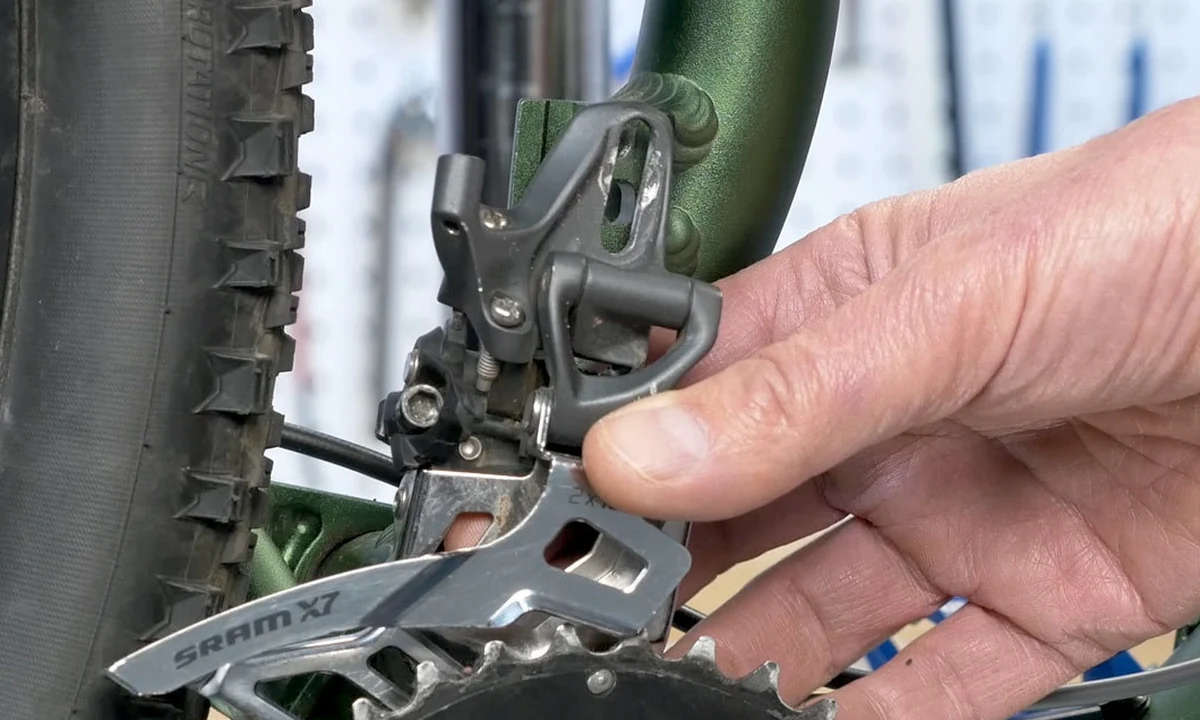

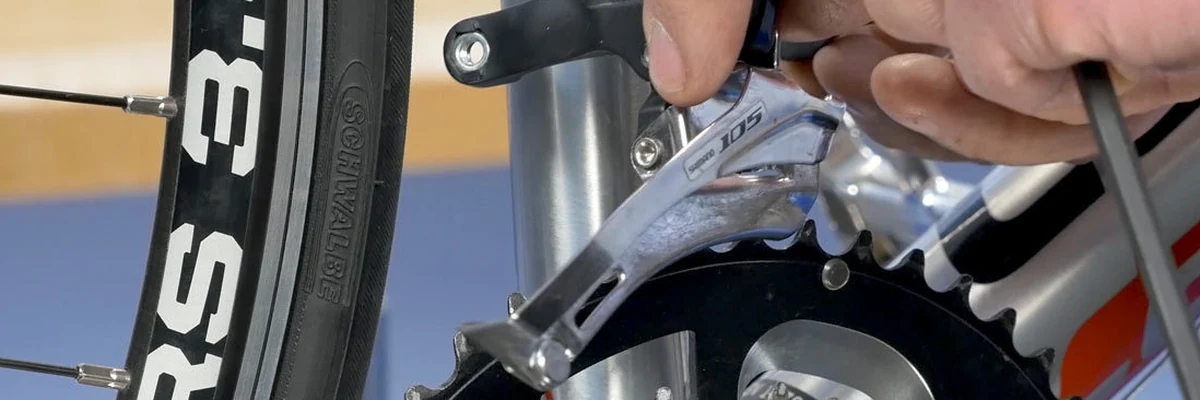

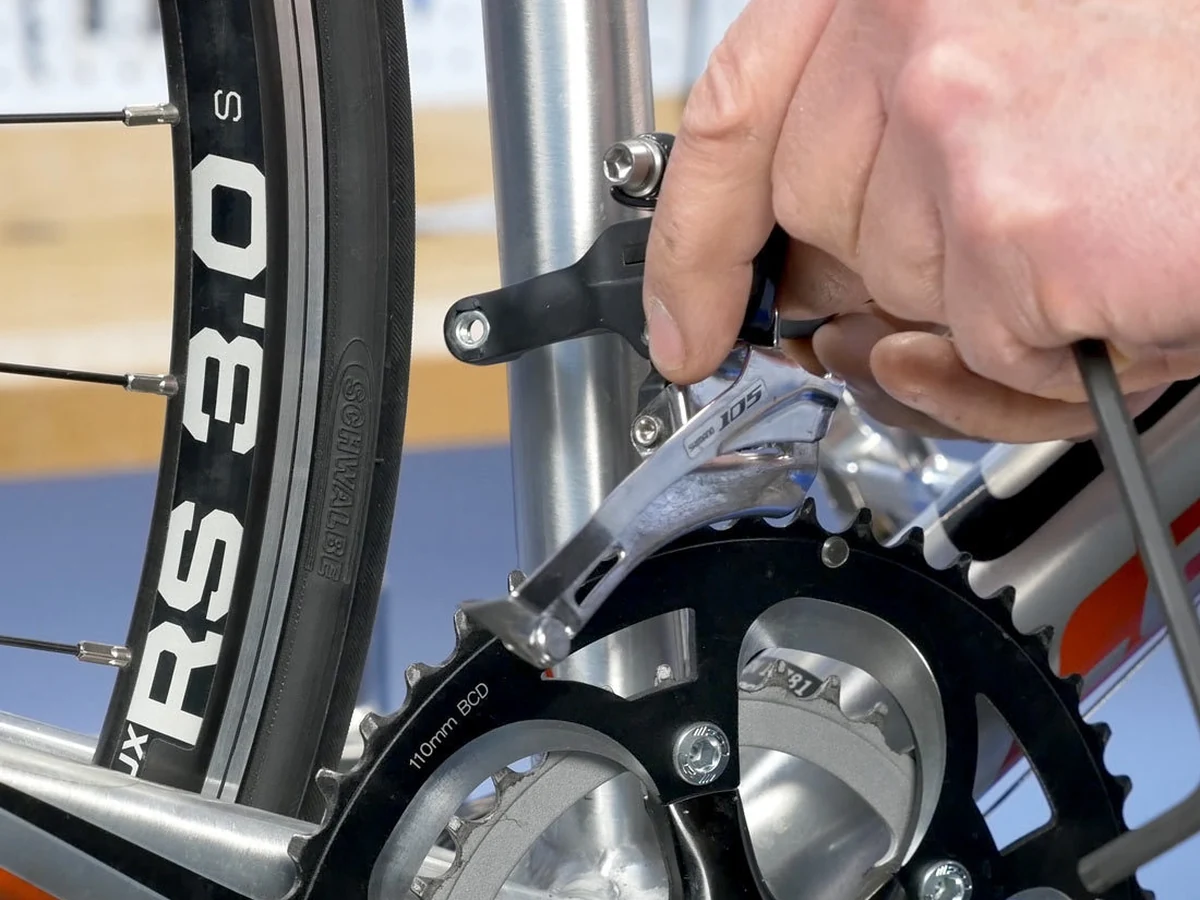

У переключателя на отдельном кронштейне нужен точный стандарт посадки. Похожего отверстия под болт недостаточно. Различаются расположение опоры и возможность выставить рамку по высоте. В разделе передних переключателей сначала отберите подходящее крепление, а уже затем сравнивайте остальные характеристики.

Откуда подходит трос

Посмотрите на последний участок перед зажимом. При верхней тяге трос приходит сверху, при нижней — снизу. Для универсальной тяги предусмотрены оба варианта, но заправлять трос всё равно нужно по схеме конкретной модели. Обводить его вокруг случайной стороны болта ради удобства нельзя: меняется работа рычага и надёжность фиксации.

Например, у этого варианта FD-TZ500 в карточке указаны верхняя тяга и хомут 31,8 мм. У LY-G838LJ с универсальной тягой диаметр уже 34,9 мм. Возможность подвести трос с нужной стороны не отменяет разницу в посадке.

Не путайте направление тяги с обозначениями top swing и down swing. Они описывают устройство механизма, а не просто направление входа троса. Есть и конструкции с подводом спереди. Сверяйте изображение узла и схему проводки, а не перевод одного слова в названии.

Две или три звезды, размер и ёмкость

Рамка для двойной системы и рамка для тройной различаются формой рабочих поверхностей. Винты ограничивают крайние положения, но не меняют этот профиль. Поэтому брать переключатель «на три», чтобы использовать только две звезды, без подтверждения совместимости не стоит.

Далее проверьте допустимый размер большой звезды. Обозначение 42T означает 42 зуба. Если рамка рассчитана на другую окружность, простого подъёма или опускания корпуса может оказаться недостаточно: нужный зазор не сохранится вдоль рабочей части. В документации ищут допустимый диапазон, а не только максимальное число зубьев.

Ёмкость переднего переключателя связана с разницей между большой и малой звёздами. Для набора 42–32–22 это 20 зубьев. У набора 48–38–28 разница тоже 20, однако большая звезда заметно крупнее. Одинаковой ёмкости недостаточно, чтобы объявить обе системы совместимыми с одной деталью. Для тройной системы важны также средняя звезда и рекомендованное сочетание размеров.

Манетка и цепь: число скоростей не решает всё

Индексная левая манетка выбирает определённый участок троса при каждом переключении. Рамка должна перемещаться на нужное расстояние именно с этой манеткой. Два изделия с одинаковым числом положений могут относиться к разным несовместимым семействам. Особенно осторожно проверяют сочетания горных и шоссейных компонентов.

У фрикционной манетки положение задаётся вручную, без жёстко фиксированных шагов. Это даёт больше свободы регулировки, но не исправляет неверное крепление, ёмкость или линию цепи. Если в спецификации переключателя указано фрикционное управление, не считайте его автоматически подходящим к любой индексной манетке на три звезды.

Проверьте и рекомендованный тип цепи. У неё должна быть подходящая ширина для рамки и остальных деталей передачи. Число задних звёзд помогает определить семейство цепи, но не заменяет проверку полного сочетания. Краткую надпись «6–8 скоростей» в магазине не следует читать как гарантию работы со всеми манетками этих скоростей.

Линия цепи и место вокруг механизма

Линия цепи — расстояние от средней плоскости велосипеда до расчётной плоскости передних звёзд. У тройной системы ориентиром служит средняя звезда, у двойной — середина между двумя. Этот параметр показывает, насколько система вынесена в сторону от рамы. Его сверяют со спецификациями шатунов, каретки и переключателя.

После установки другой каретки или системы звёзды могут сместиться наружу. Тогда рамке не хватает рабочего диапазона даже при правильной тяге и размере хомута. Не пытайтесь исправить это произвольными шайбами под систему или полным выкручиванием ограничителей. Сначала определите совместимое сочетание деталей.

В технических данных может быть указан угол между подседельной трубой и нижними перьями. Он тоже влияет на положение рамки относительно звёзд. Наконец, проверьте физические зазоры: корпус и его рычаги не должны упираться в покрышку, бонки флягодержателя или элементы подвески. Для двухподвеса важен весь предусмотренный ход подвески, а не только положение стоящего велосипеда.

Короткая проверка перед заказом

• Совпали стандарт крепления и наружный диаметр трубы; нужные вкладыши предусмотрены и доступны.
• Трос подходит с разрешённой стороны, а механизм помещается в раме.
• Переключатель рассчитан на две или три звезды вашей системы, их размеры и разницу зубьев.
• Подтверждены совместимость левой манетки, тип цепи и линия цепи.
• Полный артикул проверен по документации; отсутствующие в карточке параметры уточнены у продавца.

Для заказа подготовьте фотографии и маркировки, а не только название велосипеда. После монтажа настройте механизм по инструкции его модели и проверьте переключение сначала на вывешенном колесе, затем на свободной площадке с небольшим усилием на педалях. Если рамка касается зубьев или цепь падает за звёзды, ездить до устранения причины не следует.
