Ролики заднего переключателя: когда менять и как подобрать

Два маленьких колёсика в лапке заднего переключателя легко не заметить при обслуживании. Цепь уже вымыта, кассета чистая, а между зубьями роликов всё ещё лежит плотный слой грязи. Начать стоит с очистки и осмотра. Если детали повреждены, замену подбирают по модели переключателя, а не только по диаметру и цвету.

Когда достаточно очистки, а когда нужна замена

Уберите налёт с обеих сторон роликов и из впадин между зубьями мягкой щёткой. Чистите при остановленной цепи. Чтобы повернуть механизм, сначала отведите щётку и руки, затем немного проверните педаль и снова остановитесь. На электровелосипеде перед работой отключите привод по инструкции изготовителя.

После очистки проверьте три вещи:

• Целостность. Трещина, отломанный зуб или разрушенная середина ролика — основание заменить деталь. Подпиливать оставшиеся зубья под одну высоту не нужно.
• Вращение. Скрежет и заедание требуют проверки втулки или подшипника. Если грязь удалена, а вращение осталось неровным, одной смазкой цепи проблему не решить.

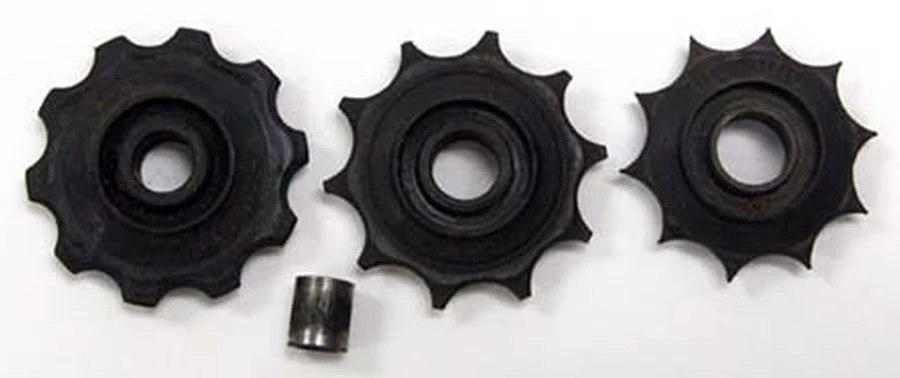

• Форму зубьев. Сравните их с новой деталью того же артикула. У разных моделей профиль отличается, поэтому правило «любой острый зуб изношен» ненадёжно.

Боковое движение ролика тоже оценивают с учётом его устройства. Не пытайтесь убрать его дополнительным усилием на болте. Сначала выясните допустимое состояние узла по документации; ненормальный люфт с шумом требует ремонта. Если двигается вся лапка на шарнирах, новые ролики этот износ не устранят.

Плохо переключающаяся цепь не всегда указывает именно на ролики. После удара стоит проверить петух и лапку, при задержках переключения — трос и рубашку. Покупать пару колёсиков до осмотра всего узла бывает просто бесполезно.

Почему верхний и нижний ролики нельзя путать

Верхний находится рядом с кассетой и направляет цепь на выбранную звезду. Нижний работает вместе с подпружиненной лапкой, которая выбирает свободную длину цепи. На деталях встречаются буквы G и T, обозначения U и L, слова «верхний» и «нижний». Стрелка, если она есть, задаёт направление вращения при педалировании вперёд.

Два внешне одинаковых ролика могут иметь разные зубья, втулки и крышки. Перед снятием сфотографируйте обе стороны лапки. Затем сверяйтесь со схемой своей модели: надпись не обязана всегда смотреть наружу, а отсутствие стрелки не доказывает, что деталь можно ставить любой стороной. Не переносите порядок сборки с похожего переключателя на свой.

Что проверить перед заказом

Найдите полное обозначение на корпусе переключателя. Названия семейства недостаточно: в нём бывают разные поколения и варианты лапки. Надёжная отправная точка — артикул штатного комплекта либо список совместимых моделей у изготовителя запасной части.

В разделе ремкомплектов переключателей ролики различаются по числу зубьев и устройству опоры. Перед покупкой сопоставьте:

• число зубьев отдельно у верхнего и нижнего ролика;
• назначение детали и совместимость с конкретной моделью переключателя;
• посадку на болт, ширину узла вместе с крышками и проставками;
• комплектность: входят ли втулки, крышки и крепёж или используются штатные детали.

Обозначение 10T на ролике означает десять зубьев. Это не указание на десятискоростную трансмиссию. У ролика ZTTO 11T на промподшипнике другая конструкция, но само наличие подшипника не делает его универсальной заменой. Если в карточке нет перечня совместимости, уточните его до заказа.

Размеры старой детали помогают проверить найденный артикул. Однако совпавшее отверстие ещё не гарантирует, что ролик правильно встанет между пластинами лапки. При стёртой маркировке отправьте продавцу фотографии корпуса, крепления и обоих роликов. Лучше получить подтверждение по этим данным, чем подбирать деталь по слову «MTB».

Стоит ли брать ролики крупнее или из металла

Числа 10T, 11T, 13T и 15T не обозначают ступени качества. Увеличенный ролик меняет путь цепи и зазоры внутри лапки. Для некоторых переключателей существуют специально рассчитанные комплекты с другой рамкой, но это отдельная переделка со своими требованиями к цепи и настройке. Обычную замену изношенной детали не стоит превращать в такой эксперимент.

Пластик сам по себе не признак плохого ролика, а алюминий не гарантирует более точного переключения. Важнее геометрия и исправность опоры. Не выбирайте деталь только по тому, сколько секунд она вращается от щелчка пальцем: сопротивление уплотнений не равно неисправности. Настораживать должны заедание, перекос и скрежет.

Как не потерять детали при замене

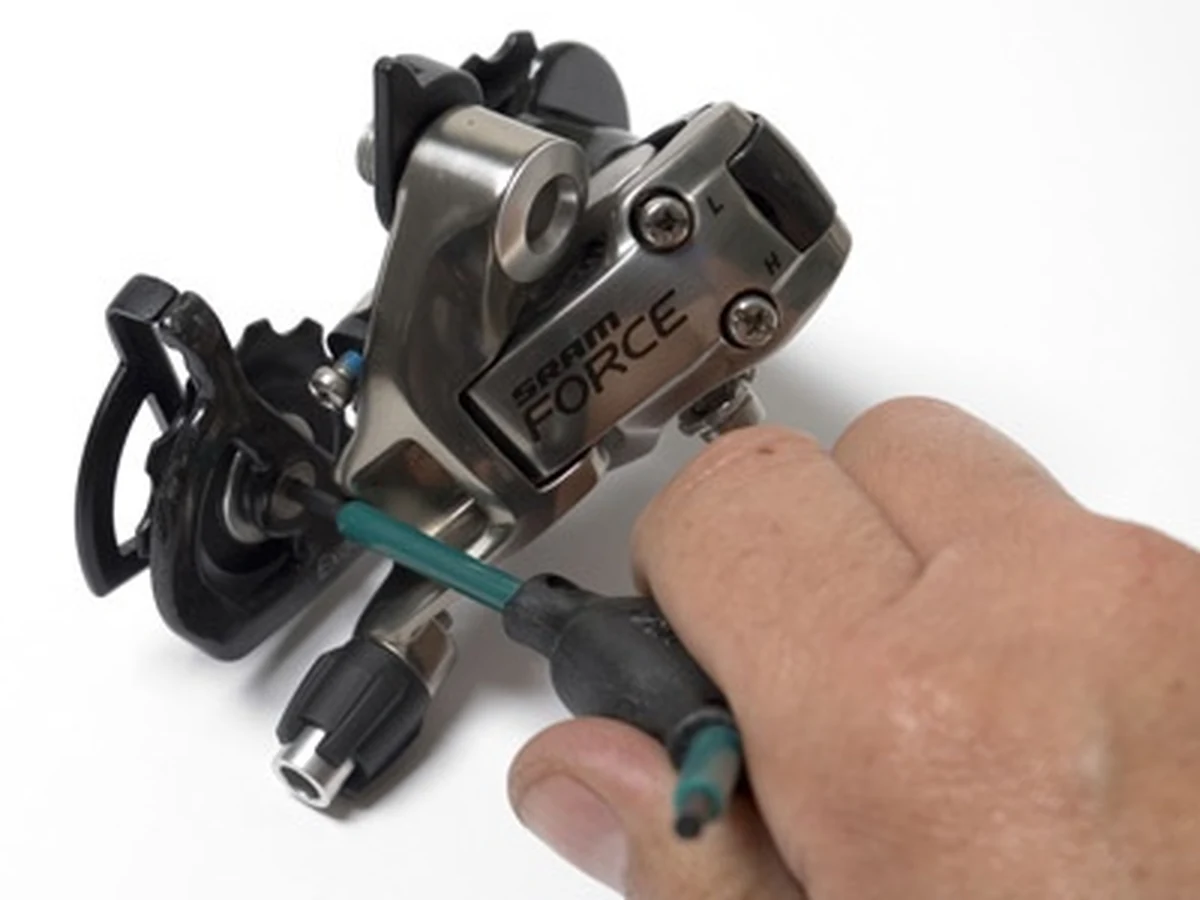

Подготовьте ключ нужного размера и небольшой лоток. Снимайте ролики в порядке, указанном в руководстве переключателя. Для этой работы не нужно попутно разбирать пружину лапки или фрикционную муфту. Если назначение винтов непонятно, остановитесь: соседние крепления могут относиться к разным узлам.

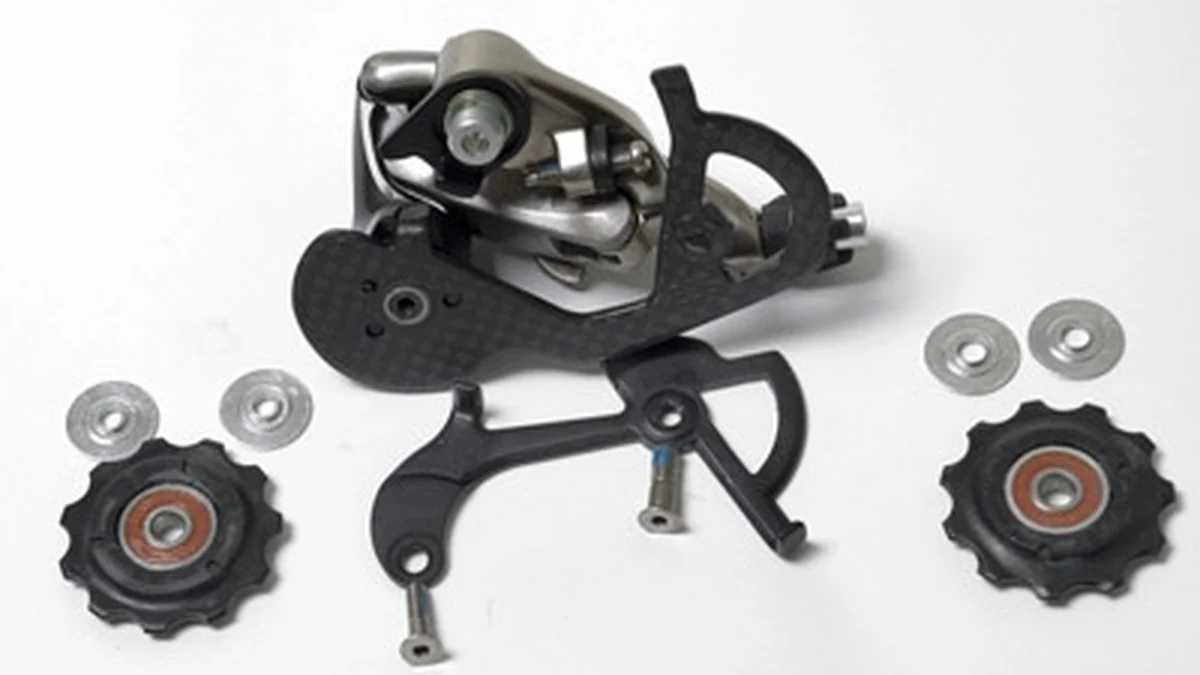

Детали верхнего и нижнего ролика раскладывайте отдельно. Если конструкция позволяет, меняйте их по очереди. У крышек запоминайте, какая сторона обращена к ролику, а какая — к пластине лапки. Не добавляйте случайные шайбы, чтобы убрать зазор, и не выбрасывайте маленькую втулку, даже если новый ролик внешне похож на старый.

Для очистки зубьев не требуется вскрывать закрытый подшипник. Не замачивайте собранный узел в агрессивном растворителе. Уход за опорой, нужную смазку и применение фиксатора резьбы уточняют по инструкции именно этой детали. Заодно проверьте состояние болтов и резьбы: повреждённый крепёж нельзя компенсировать более сильной затяжкой.

Последняя проверка перед поездкой

Соберите узел с правильными крышками, маркировкой и направлением вращения. Болты затяните моментом из руководства переключателя. Единого значения для всех моделей нет. Если после затяжки ролик зажат, не оставляйте болт ослабленным ради свободного вращения: ищите ошибку в комплектности, ориентации или посадке.

Проследите весь путь цепи через лапку. Она должна огибать ролики и проходить с предусмотренной стороны направляющих перемычек, не тереться о них. На устойчиво закреплённом велосипеде медленно вращайте педали рукой и проверьте переключение по диапазону, не приближая пальцы к цепи и спицам. При заедании, сходе цепи или опасном приближении лапки к спицам остановитесь. До устранения причины ехать нельзя.

Для удачной замены нужны три вещи: понятная причина неисправности, подтверждённая совместимость роликов и проверка собранного механизма. Если чистые детали целы и работают нормально, менять их ради другого цвета или материала незачем.
