Как настроить передний переключатель велосипеда

Передний переключатель часто пытаются «лечить» одним барашком на манетке. Иногда шум действительно пропадает, но ненадолго: цепь начинает хуже переходить на соседнюю звезду или слетает при следующем резком переключении. Надёжная настройка идёт в определённом порядке — положение рамки, ограничитель L, ограничитель H и только затем натяжение троса.

Ниже описана регулировка обычного механического переключателя на системе с двумя или тремя ведущими звёздами. У современных моделей с особой кинематикой, фиксирующей пластиной или электронным приводом порядок может отличаться. Перед работой найдите маркировку детали: инструкция производителя конкретной модели важнее универсальной схемы.

Сначала исключите поломку

Настройка не исправит погнутую рамку, большой люфт шарниров, лопнувшую пружину или заедающий трос. Покачайте корпус рукой, осмотрите пластины спереди и сверху, несколько раз нажмите манетку. Трос должен двигаться без рывков, а рамка — возвращаться под действием пружины.

Проверьте, не болтаются ли шатуны, не погнута ли большая звезда и не появилась ли сильная ступенька на её зубьях. Боковое биение ведущей звезды меняет зазор при каждом обороте, поэтому идеально выставленная в одной точке рамка будет задевать цепь в другой.

Если деталь требует замены, смотрят не только на цену. В разделе передних переключателей для велосипеда модели различаются числом ведущих звёзд, допустимым размером большой звезды, диаметром хомута и направлением тяги. Например, Shimano FD-TZ500 с верхней тягой и вариант FD-TZ500 с нижней тягой рассчитаны на разную прокладку троса. У модели DNP с универсальной тягой этот параметр решён иначе, но диаметр хомута и остальные характеристики всё равно нужно сверять.

Что подготовить

• стойку либо устойчивый способ вывесить ведущее колесо;
• подходящие шестигранники и отвёртку для ограничительных винтов;
• линейку или щуп для зазора около 1–2 мм;
• чистую ветошь и каплю лёгкой смазки для шарниров;
• исправные трос и рубашку, если старые ходят туго.

Не зажимайте крепёж «на глаз» изо всех сил. Момент затяжки хомута и болта троса берут из документации переключателя и рамы, особенно если рама карбоновая. Смазку наносят точечно на шарниры и трос; она не должна попадать на обод или тормозной ротор.

Быстрая карта симптомов

Шаг 1. Выставьте высоту и угол рамки

Наружную пластину рамки перемещают над большой ведущей звездой. У большинства традиционных моделей между нижней кромкой пластины и верхушками самых высоких зубьев оставляют 1–2 мм. Если в инструкции указано другое значение, используйте его.

Слишком высокая рамка поздно подхватывает цепь и увеличивает риск перебросить её наружу. Слишком низкая может задевать зубья. Перед ослаблением хомута сделайте две карандашные метки: по высоте и по углу. Тогда при повороте корпуса вы не потеряете уже найденное положение.

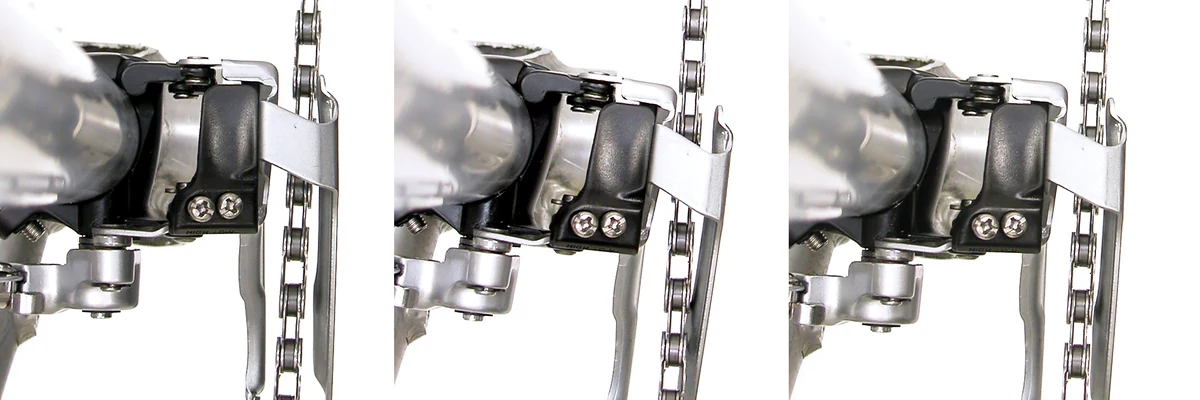

При взгляде сверху наружная пластина должна быть почти параллельна ведущим звёздам. На исходном кадре с вариантами A, B и C правильнее всего выглядит C: задняя часть рамки не завёрнута ни к раме, ни наружу. Не добивайтесь параллельности, изгибая пластину отвёрткой. Если рамка кривая, деталь меняют.

Шаг 2. Настройте внутренний предел L

Поставьте цепь на малую звезду спереди и на самую большую сзади. Полностью ослабьте трос: закрутите регулировочный барашек или временно освободите крепёж троса. Рамка должна опереться именно на ограничитель L, а не удерживаться натяжением.

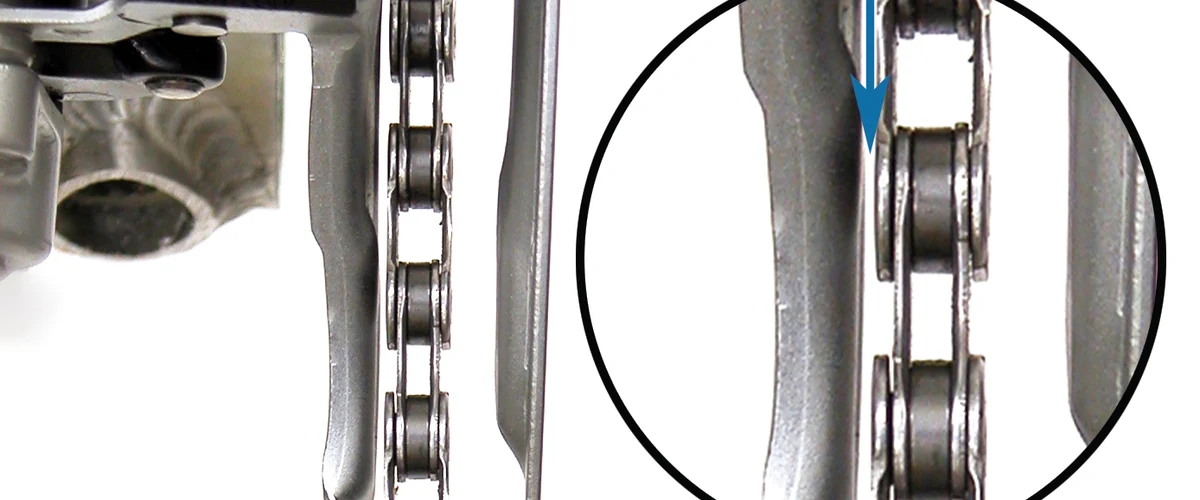

Между цепью и внутренней пластиной оставляют небольшой просвет — ориентировочно 1 мм. Медленно проверните шатуны и найдите точку, где зазор минимален. Винт L поворачивайте по одной восьмой оборота, после каждого движения снова крутите педали и проверяйте переход с соседней звезды на малую.

Если цепь неохотно спускается на малую звезду, немного увеличьте ход рамки и повторите пробу. Если она падает между звездой и рамой, ход слишком велик либо нарушен угол переключателя. Направление вращения винта у разных конструкций может отличаться, поэтому наблюдайте за фактическим движением рамки, а не полагайтесь только на правило «по часовой стрелке».

Шаг 3. Настройте наружный предел H

Переведите цепь на большую звезду спереди и маленькую сзади. Подтяните открытый участок троса рукой через ветошь или удерживайте манетку в крайнем положении: рамка должна дойти до упора H. Без этого винт можно выставить правильно, а после натяжения троса получить совсем другой наружный ход.

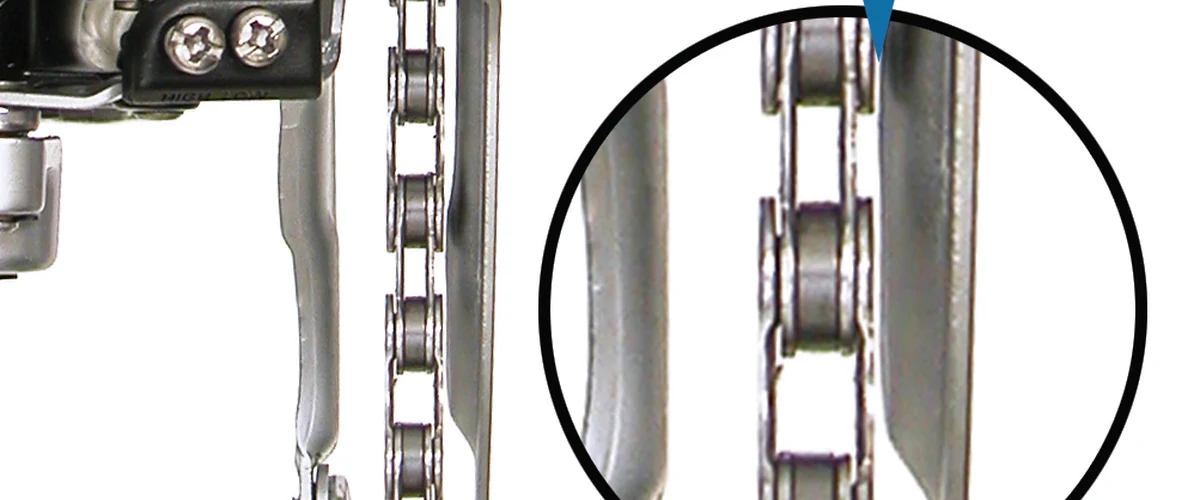

Между цепью и наружной пластиной оставляют примерно 1 мм в самой тесной точке. Затем несколько раз переключают цепь с соседней звезды на большую. Она должна подниматься без долгого скрежета, но не перелетать за зубья к шатуну. Корректируйте H малыми шагами.

Не пытайтесь убрать любой шум, широко отворачивая H. Лишний наружный ход опаснее лёгкого кратковременного шороха: при переключении под усилием цепь может уйти за большую звезду. Если зазор меняется по кругу, сначала ищите биение звезды или люфт шатунов.

Шаг 4. Подберите натяжение троса

Натяжение регулируют после ограничителей. Если барашек уже выкручен почти полностью, переключитесь на малую звезду, ослабьте крепёж троса, вкрутите барашек до упора и верните примерно на два оборота. Затем мягко выберите слабину троса и закрепите его с предписанным моментом.

На системе 3x поставьте цепь на среднюю ведущую звезду и большую заднюю. Добейтесь минимального просвета у внутренней пластины без постоянного трения. Чтобы увеличить натяжение и сдвинуть рамку наружу, барашек обычно выворачивают. Чтобы уменьшить — закручивают. После каждой небольшой поправки прогоняйте все три положения.

На системе 2x проверяют обе звезды и промежуточные щелчки trim, если они предусмотрены. Совместимость самой манетки или шифтера с переключателем принципиальна: натяжением нельзя компенсировать неверный ход троса на один щелчок.

Почему цепь всё ещё задевает рамку

Небольшой шум на крайних диагональных сочетаниях передач возможен даже после точной настройки. Большая звезда спереди с большой сзади и малая спереди с малой сзади заставляют цепь идти под заметным углом. Такие сочетания быстрее изнашивают передачу; лучше выбрать соседнюю передачу с более прямой линией цепи.

Если трение появляется только при сильном нажатии на педали, проверьте жёсткость крепления переключателя, люфт каретки и шатунов. Рама и ведущая звезда немного отклоняются под нагрузкой, и слишком малый статический зазор исчезает. Увеличивать пределы до риска сброса цепи ради полной тишины нельзя.

Тугой переход в обе стороны чаще связан не с L и H, а с грязным тросом, сломанной рубашкой, неправильной прокладкой или закисшими шарнирами. Если пружина не возвращает рамку после освобождения троса, сначала обслужите привод. Сорванный ограничительный винт, трещина или заметный люфт — причина заменить переключатель.

Контроль после регулировки

• рамка проходит над большой звездой без контакта с зубьями;
• при взгляде сверху пластины стоят почти параллельно звёздам;
• цепь уверенно переходит на каждую ведущую звезду;
• на малой звезде цепь не падает к раме, на большой — к шатуну;
• трос не зажат с перекосом, а барашек сохранил запас регулировки;
• крепёж затянут по документации и не смещается под рукой.

Сначала проверьте работу на вывешенном колесе, затем проедьте по ровной свободной площадке, переключаясь без сильного давления на педали. Если цепь продолжает спадать, рамка касается зубьев или манетка идёт с чрезмерным усилием, не расширяйте пределы наугад. Вернитесь к первому шагу и проверьте исправность, высоту и угол — именно там чаще всего скрывается причина.
