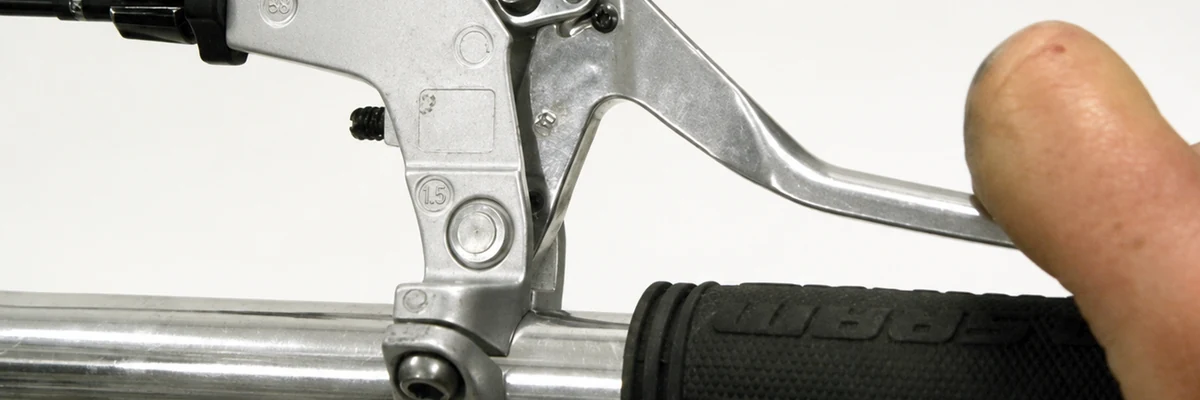

Как выбрать тормозные ручки для велосипеда

У тормозной ручки нет универсальной совместимости. Две модели могут одинаково крепиться на руль и заметно отличаться тем, сколько троса они выбирают за одно нажатие. Ошибка обнаруживается уже после сборки: рычаг упирается в грипсу, колодки не отходят от обода или для остановки приходится сжимать ручку всей ладонью. Разберём порядок выбора, при котором сначала проверяют механику тормоза, а не цвет и длину рычага.

Начните с типа тормозной системы

Речь идёт о механических тормозах со стальным тросом. У гидравлической системы ручка содержит главный цилиндр и работает с жидкостью; заменить её обычной тросовой моделью нельзя. Для гидравлики подбирают узел, предусмотренный производителем конкретного тормоза.

На механическом велосипеде определите, что именно двигает трос:

• V-brake, то есть ободной тормоз с прямой тягой;
• клещевой тормоз;
• традиционный кантилевер;
• механический дисковый калипер.

V-brake и многие дисковые калиперы для горных велосипедов требуют длинного хода троса. Клещевые тормоза, классические кантилеверы и дорожные механические калиперы чаще рассчитаны на короткий ход. Слово «чаще» здесь важно: среди дисковых моделей встречаются оба варианта, поэтому маркировка калипера или его инструкция надёжнее догадки по внешнему виду.

Подходящие отдельные модели собраны в разделе тормозных ручек для велосипедов. До заказа сравните описание ручки с фактическим типом тормоза на велосипеде.

Короткий и длинный ход: в чём практическая разница

Точка крепления троса находится на определённом расстоянии от оси рычага. Чем больше этот радиус, тем длиннее участок троса выбирается при том же повороте ручки. Одновременно меняется механическое преимущество: выигрыш в перемещении приходится оплачивать большим усилием пальцев.

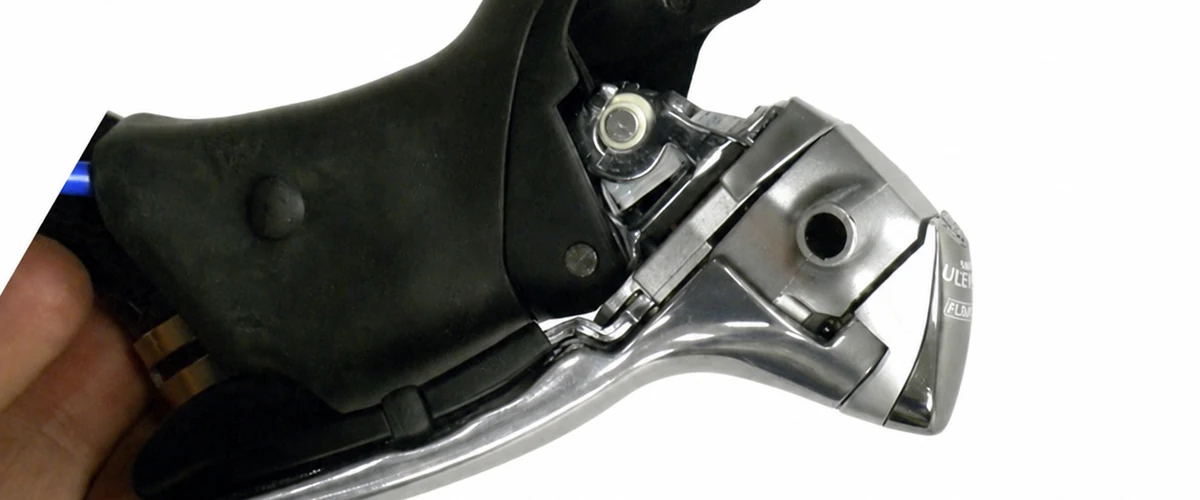

У старой плоской ручки для кантилевера типичное расстояние от оси до наконечника троса заметно меньше, чем у современной ручки для V-brake. В техническом примере поворот примерно на 20 градусов давал около 7 мм хода в первом случае и около 15 мм во втором. Эти числа не являются универсальным стандартом для любой модели, но хорошо показывают масштаб различия.

Если короткоходную ручку соединить с V-brake, она может не выбрать необходимый запас троса. Рычаг проходит слишком далеко, а по мере износа колодок начинает приближаться к рулю. Попытка сильнее натянуть трос часто заканчивается постоянным трением колодок об обод.

Обратная комбинация тоже плоха. Длинноходная ручка с короткоходным тормозом ощущается твёрдой и быстро подводит колодки, но механического выигрыша не хватает. На месте всё выглядит исправным, а при настоящем торможении приходится давить непривычно сильно. Поэтому «ручка не проваливается» ещё не означает, что система собрана правильно.

Крепление на руль и соседство с манеткой

Отдельные ручки для прямого или слегка изогнутого руля обычно ставят в зоне диаметром около 22,2 мм, рядом с грипсой. Это распространённый размер, а не повод покупать деталь без измерения. На детском, складном или старом велосипеде посадка может отличаться. Диаметр сверяют штангенциркулем по очищенной поверхности либо по документации руля.

Посмотрите, как закреплена манетка. Комбинированный тормозной и переключающий блок нельзя безоговорочно заменить одной ручкой: после снятия исчезнет и управление передачами. При раздельных хомутах задача проще, но новые детали должны поместиться рядом, не упираясь корпусами друг в друга.

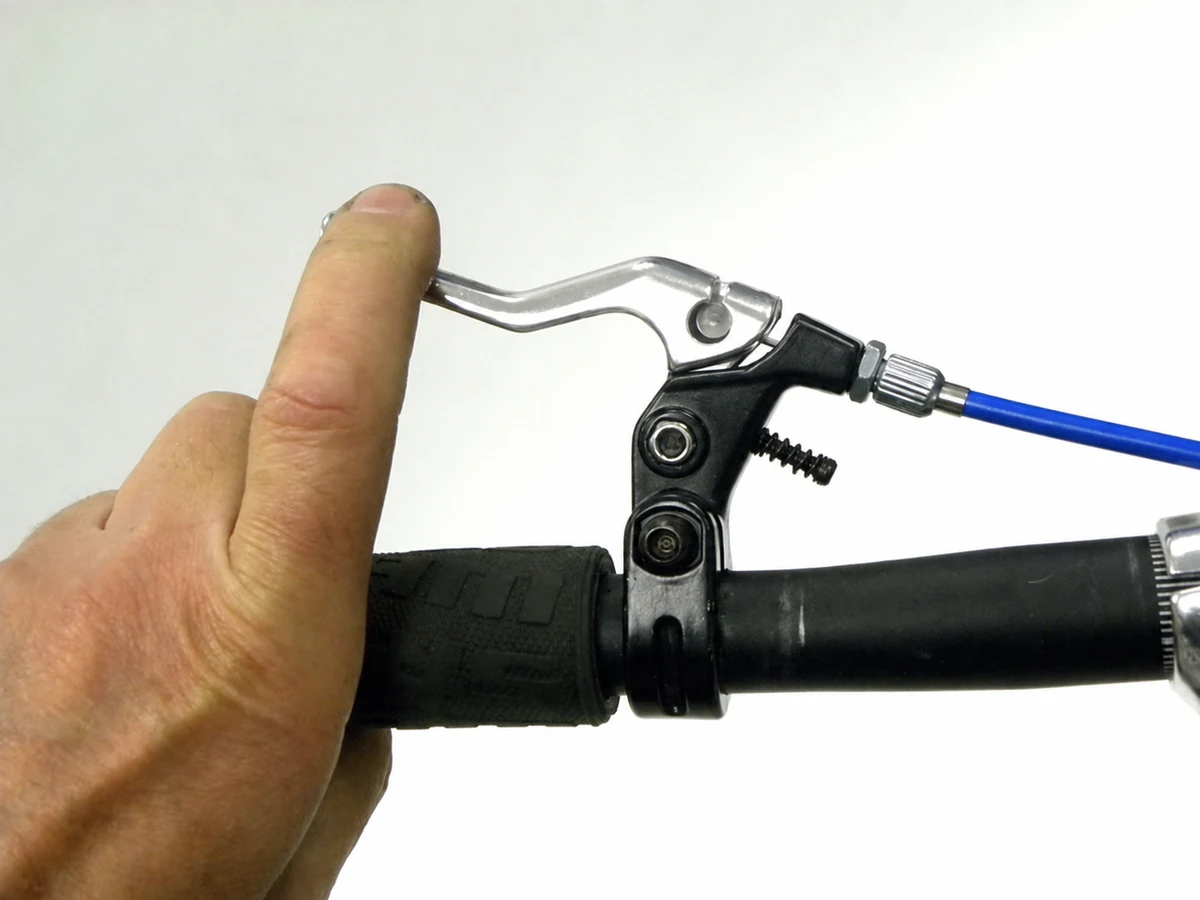

Рабочее положение проверяют до окончательной затяжки. Сядьте на велосипед, положите ладонь на грипсу и вытяните указательный палец к концу рычага. Кисть не должна заламываться вверх или вниз. Часто ручку разворачивают чуть ниже горизонтали, но точный угол зависит от посадки, формы руля и длины рук.

Два, три или четыре пальца

Число пальцев описывает длину и предполагаемый хват, но ничего не говорит о ходе троса. Короткий рычаг оставляет больше пальцев на грипсе и удобен при активном управлении. Он подходит лишь тогда, когда исправный тормоз развивает нужное усилие без попытки тянуть ручку всей кистью.

Трёхпальцевый вариант — спокойный компромисс для города и прогулочных велосипедов. Например, механические ручки под три пальца занимают меньше места, чем длинный четырёхпальцевый рычаг. Перед покупкой всё равно необходимо сверить требуемый ход и диаметр хомута.

Четырёхпальцевая ручка даёт широкий хват. Её часто выбирают для простых городских и подростковых велосипедов, где важнее привычное нажатие всей ладонью. В ассортименте есть комбинированная металлопластиковая модель и пластиковый четырёхпальцевый вариант. Материал и длина видны из описания, а тип тяги следует подтвердить отдельно.

Не компенсируйте длинным рычагом ржавый трос, перекошенные колодки или тугой шарнир. Если ручка двигается рывками, сначала отсоедините трос от тормоза и по отдельности проверьте перемещение механизма и троса в рубашке.

Какие регулировки действительно полезны

Регулировка вылета приближает рычаг к грипсе и помогает небольшой ладони. После настройки ручка не должна касаться руля даже при сильном нажатии. Если винт уже в крайнем положении, а до рычага трудно дотянуться, нужна другая форма ручки.

Регулировочный барабан у входа рубашки служит для небольшой коррекции натяжения. При сборке оставьте запас хода в обе стороны: полностью выкрученный барабан ненадёжно держится в резьбе, а полностью закрученный не позволит добавить натяжение.

У некоторых моделей можно переключать короткий и длинный ход. Делайте это только по инструкции: внешне похожий винт может регулировать вылет, а не механическое преимущество.

Материал, ось и хомут

Пластиковая ручка подходит для детского или неспешного городского велосипеда, если корпус целый, ось не разбита, а хомут затягивается равномерно. Алюминиевый рычаг лучше переносит регулярную нагрузку, но сам материал ещё не гарантирует качество.

Осмотрите ось и стяжной болт. Трещина, сорванная резьба или заметный боковой люфт — причины заменить деталь. Хомут затягивают моментом, указанным изготовителем; особая осторожность нужна с тонкостенным алюминиевым и карбоновым рулём.

Что делать, если ручка и тормоз не совпадают

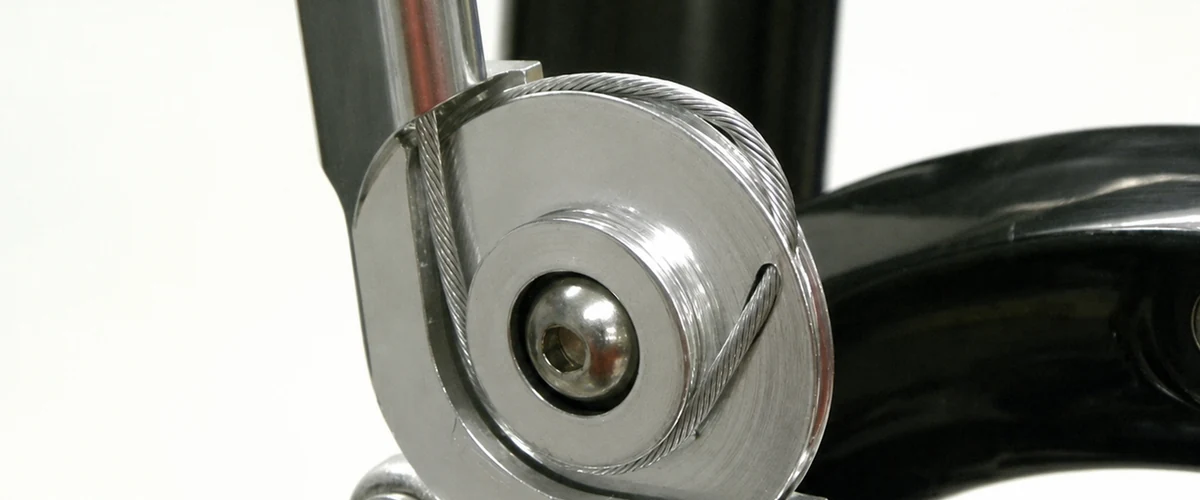

Существуют роликовые адаптеры, которые изменяют перемещение троса. Они позволяют согласовать некоторые дорожные короткоходные ручки с V-brake или длинноходным механическим калипером. Такое решение используют в нестандартных сборках, когда важно сохранить определённые комбинированные ручки.

Для обычного ремонта проще сразу подобрать совместимую ручку. Адаптер добавляет изгибы рубашки, трение и требования к прокладке. Трос должен входить и выходить без перекоса, не спадать со шкива и не касаться покрышки. Если точное назначение калипера неизвестно, безопаснее найти его модель или показать велосипед мастеру.

Одновременно оцените состояние расходников. Распушённые жилы, заломленная рубашка и тугой ход могут испортить работу даже правильной ручки. Нужные мелочи находятся в разделе комплектующих для велосипедных тормозов.

Проверка после установки

1. Убедитесь, что наконечник троса полностью сел в гнездо ручки, а все рубашки упираются в ограничители.
2. Несколько раз нажмите рычаг с усилием. Он должен возвращаться самостоятельно и не касаться грипсы.
3. Прокрутите колесо. В отпущенном положении колодки не трут обод или диск.
4. Проверьте затяжку хомута и зажимного болта троса, не превышая допустимый момент.
5. На свободной ровной площадке отдельно испытайте задний и передний тормоз на малой скорости, затем оба вместе.

Если тормоз срабатывает рывком, требует непривычно большой силы или ручка приближается к рулю, поездку лучше отложить. Сначала повторно проверьте тип тяги, состояние троса, зазор колодок и их положение. Исправлять такую проблему натяжением «до упора» небезопасно.

Короткий чек-лист перед покупкой

• механическая система отделена от гидравлической;
• известен требуемый короткий или длинный ход троса;
• проверены диаметр руля и место рядом с манеткой;
• длина рычага подходит ладони и привычному хвату;
• вылет регулируется в нужном диапазоне, ручка не касается грипсы;
• ось, хомут, резьба и регулировочный барабан не повреждены;
• старый трос и рубашки не мешают плавной работе.

Правильная последовательность проста: сначала тормоз и ход троса, затем руль и манетка, после этого длина рычага, регулировки и материал. Такой порядок отсекает внешне подходящие, но механически несовместимые детали. Финальная проверка на малой скорости обязательна: тормозная ручка должна не просто двигать трос, а давать предсказуемое усилие и достаточный запас хода.
