Как выбрать тормозной ротор для велосипеда

У тормозного ротора всего несколько заметных параметров, но ошибка в любом из них мешает нормальной сборке. Диск нужного диаметра может не подойти к втулке, более крупный потребует другого адаптера, а несовместимая толщина оставит колодки без рабочего зазора. Поэтому выбор начинают не с рисунка спиц ротора, а с пяти проверок: крепление, диаметр, толщина, колодки и ограничения рамы с вилкой.

В каталоге собраны тормозные диски для велосипедов разных размеров. Перед заказом лучше снять колесо или сделать крупное фото втулки и переписать маркировку старой детали.

Что записать перед покупкой

Шесть болтов или Center Lock

У крепления 6-bolt по окружности видно шесть отдельных винтов. Ротор Center Lock садится центральными шлицами на втулку и удерживается стопорным кольцом. Диаметр колеса, число передач и марка велосипеда не определяют этот интерфейс: смотреть нужно именно на втулку.

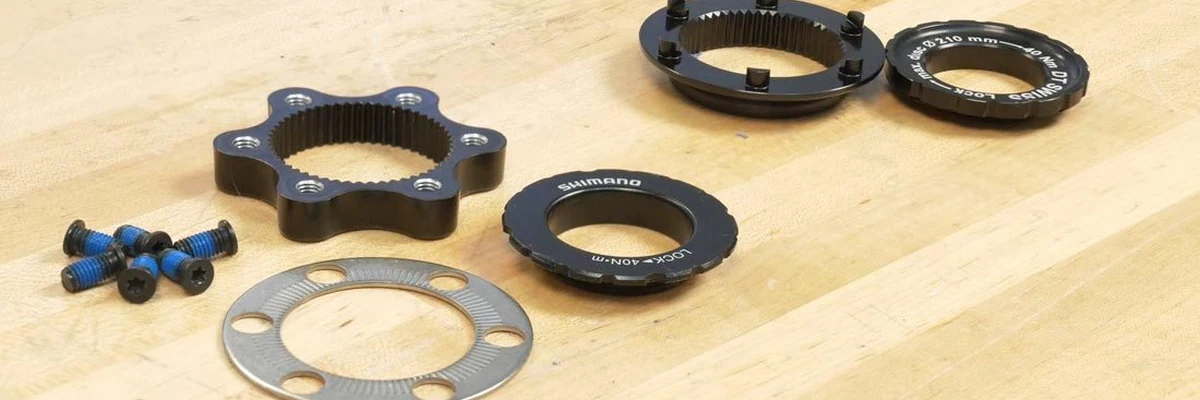

Шестиболтовый диск можно поставить на некоторые втулки Center Lock через специальный переходник. В обратную сторону такой приём не работает: центральную шлицевую часть нельзя прикрутить к обычной площадке на шесть болтов. Для плановой замены меньше хлопот даёт ротор с родным креплением.

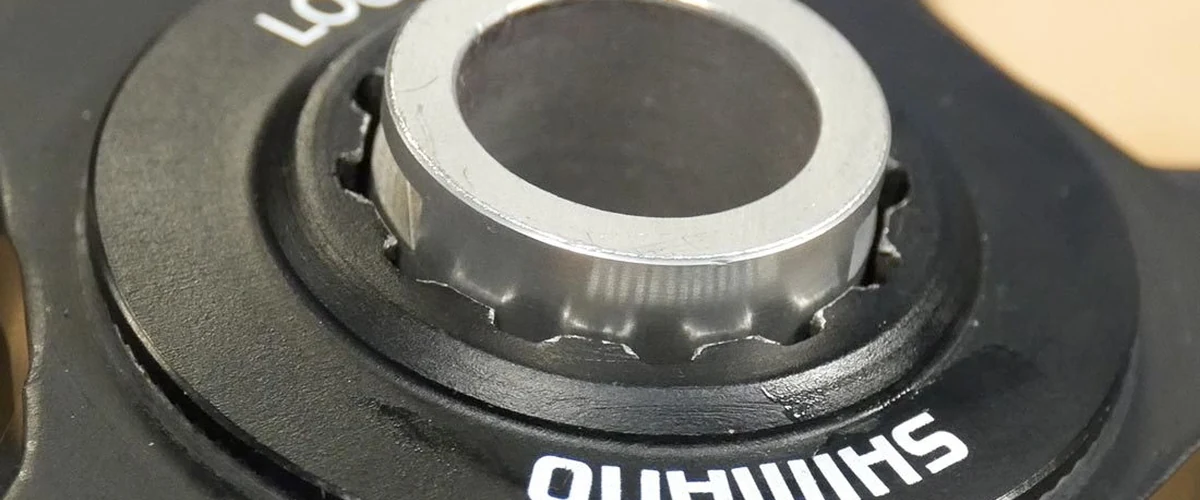

У стопорных колец Center Lock бывает внутренний шлиц под кассетный съёмник и наружные пазы под ключ каретки. Внутренний вариант иногда конфликтует с толстой сквозной осью: инструменту не хватает места для надёжного зацепления. Тип кольца проверяют до покупки, особенно если меняется не только ротор, но и колесо.

Как выбрать диаметр

Распространённые размеры — 140, 160, 180 и 203 мм. При обычном ремонте безопаснее повторить диаметр старого диска. Маркировка часто выгравирована возле центра; если её не разобрать, измерьте расстояние от одного внешнего края до другого через середину.

Большой ротор создаёт больший тормозной момент при том же усилии на ручке и лучше переносит длительный нагрев. Это может быть полезно для тяжёлого велосипеда, груза или затяжных спусков. Но поставить 203 мм вместо 160 мм только ради «мощности» нельзя: вилка и рама имеют предельный размер, а калипер нужно отодвинуть строго подходящим адаптером.

Для спокойной городской эксплуатации часто сохраняют штатные 160 мм — например, можно сравнить стальной ротор 160 мм с крепёжными болтами. Переход на диск 180 мм или ротор 203 мм допустим только после проверки ограничений рамы, вилки и тормоза.

Передний тормоз принимает большую долю нагрузки при замедлении, поэтому спереди нередко используют ротор крупнее, чем сзади. Это не обязательная схема для любого велосипеда. Если заводская комбинация работала нормально, менять соотношение без расчёта и документации не нужно.

Толщина и совместимость с колодками

У двух внешне похожих дисков может различаться исходная толщина. Слишком толстый ротор оставит мало места между колодками; слишком тонкий изменит положение поршней и сократит запас безопасного износа. Нужное значение берут из документации к тормозу, а не выбирают по принципу «толще значит лучше».

На некоторых роторах прямо указано, что они рассчитаны только на органические, или resin, колодки. Ставить металлические колодки вопреки такой маркировке нельзя. Если надпись стёрлась, найдите модель диска и проверьте спецификацию вместе с типом установленных колодок.

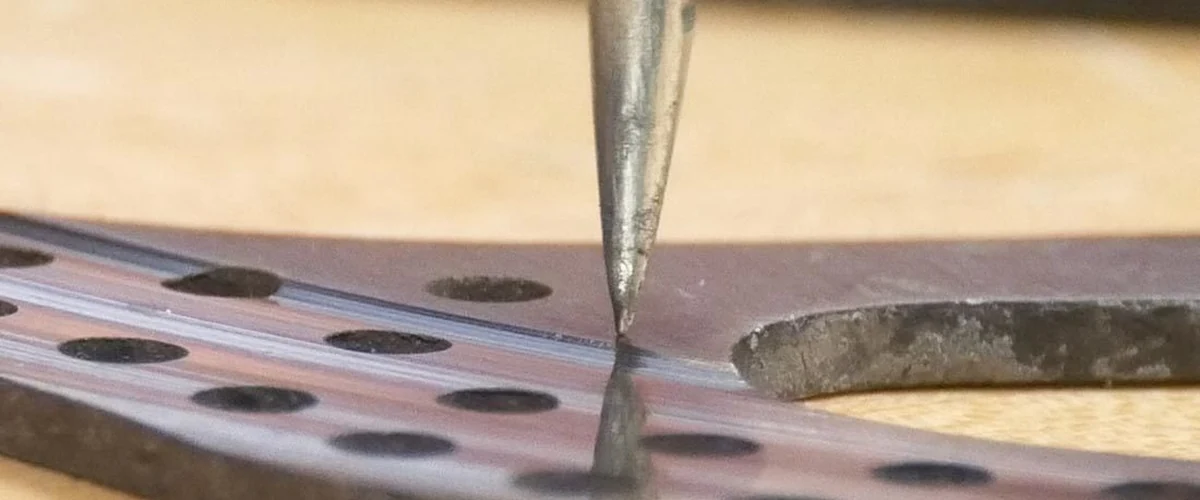

Для оценки старого ротора измеряют рабочую дорожку — участок, по которому проходят колодки. Нетронутый край показывает первоначальную толщину, поэтому обычный штангенциркуль с широкими губками может дать завышенный результат, упершись в бортик. Минимально допустимую толщину берут с маркировки или из инструкции конкретной модели.

Односоставной или двухсоставной

Односоставной ротор вырезан из одного листа стали. Это простой и понятный вариант для повседневного ремонта. У двухсоставной модели тормозная дорожка соединена с отдельным центральным пауком. Такая конструкция может уменьшать массу и иначе отводить тепло, но сама по себе не делает тормоз совместимым.

Сначала должны совпасть крепление, диаметр, толщина и допуск по колодкам. Вес, форма окон и материал центральной части рассматривают после обязательных параметров. Для прогулочного велосипеда исправный односоставной диск часто практичнее дорогой конструкции, преимущества которой не используются.

Когда старый диск пора менять

Безусловные причины для замены — толщина ниже минимума, трещина, отколотый участок, повреждённые крепёжные отверстия и сильный перегиб после удара. Небольшое боковое биение иногда удаётся убрать, но ротор, который не становится ровнее после аккуратной правки или снова возвращается в прежнее положение, оставлять на велосипеде не стоит.

Периодический шорох ещё не доказывает, что диск кривой. Сначала убедитесь, что колесо до конца село в дропауты, во втулке нет люфта, стопорное кольцо или болты затянуты, а калипер расположен параллельно ротору. Грязные поршни и тугой трос механического тормоза тоже могут не давать колодкам отойти.

Глубокие канавки и выраженная ступенька требуют измерения. Изменение цвета после нагрева оценивают вместе с толщиной, формой и качеством торможения. Трещины не заваривают и не пытаются выправить: деталь работает под нагрузкой и должна быть заменена.

Монтаж без загрязнения

Рабочую дорожку стараются не трогать пальцами. Цепное масло, смазка, полироль и универсальные аэрозоли рядом с ротором не используют. Перед установкой поверхность протирают чистой безворсовой салфеткой с изопропиловым спиртом. Если колодки успели пропитаться маслом, одной очистки диска может быть недостаточно.

Стрелка на роторе должна совпадать с направлением вращения колеса. Шесть болтов сначала наживляют рукой, затем затягивают равномерно крест-накрест. Стопорное кольцо Center Lock закручивают подходящим инструментом. Момент затяжки берут из документации детали и втулки; случайные значения и чрезмерное усилие опасны для резьбы.

При изменении диаметра потребуется правильный адаптер калипера. Подходящие крепёжные детали находятся в разделе комплектующих для велосипедных тормозов. Набор шайб вместо штатного адаптера не обеспечивает нужную геометрию и жёсткость.

После сборки прокрутите колесо, проверьте зазор с обеих сторон ротора и несколько раз нажмите тормозную ручку. Если появился постоянный скрежет, колесо быстро останавливается без нажатия или ручка ведёт себя необычно, сначала исправьте установку. Первую проверку торможения проводят на ровной свободной площадке и малой скорости.

Короткий чек-лист

• определено крепление 6-bolt или Center Lock;
• диаметр совпадает со штатным либо подтверждены адаптер и допуски рамы с вилкой;
• толщина подходит калиперу и не ниже допустимой;
• материал колодок разрешён для выбранного ротора;
• стопорное кольцо, болты и инструмент подходят к втулке;
• рабочая дорожка чистая, без трещин и опасной деформации;
• после монтажа колесо вращается свободно, а тормоз срабатывает предсказуемо.

Порядок выбора простой: интерфейс втулки, диаметр, толщина, колодки — и только затем конструкция и внешний вид. При замене на больший размер отдельно проверяют пределы рамы, вилки и тормоза. Такая сверка занимает несколько минут, зато новый ротор устанавливается без импровизированных проставок и работает в предусмотренном диапазоне.
