Как выбрать механический тормозной калипер для велосипеда

У механического дискового тормоза есть удобная особенность: машинку можно заменить отдельно от ручки и ротора. Но «прикрутить похожую» — плохой способ подбора. Калипер должен совпасть с креплением рамы, диаметром диска и ходом троса. Ещё понадобятся правильный адаптер и подходящие колодки.

Разобраться проще по старым деталям. До снятия сфотографируйте тормоз с двух сторон, перепишите маркировку калипера и адаптера, измерьте ротор. Эти данные полезнее, чем название велосипеда: на одной модели в разные годы могли стоять разные тормоза.

1. Убедитесь, что привод механический

К механическому калиперу подходит обычный стальной трос в рубашке. На корпусе видны приводной рычаг, зажим троса и часто регулировочный барашек. У гидравлики вместо них шланг с тормозной жидкостью. Заменить гидравлическую машинку механической без ручки, троса и рубашки не получится.

Дальше проверьте саму ручку. Большинство механических дисковых тормозов для прямого MTB-руля рассчитано на длинный ход троса, как у V-brake. Часть шоссейных и гравийных калиперов работает с коротким ходом. Ошибка здесь не косметическая. При неподходящей ручке либо не хватает силы, либо колодки схватывают после слишком малого движения, а настроить нормальный зазор трудно.

Если на ручке есть переключатель режима, найдите его положение в инструкции. Если маркировки нет, безопаснее подбирать калипер по модели старой ручки или менять привод комплектом. Натяжением троса несовместимость не исправить.

2. Определите крепление на раме или вилке

Три распространённых стандарта — Post Mount, IS и Flat Mount. У Post Mount два резьбовых отверстия направлены примерно параллельно плоскости ротора. У IS отверстия в ушках идут поперёк этой плоскости, поэтому между рамой и машинкой почти всегда стоит переходник. Flat Mount заметно компактнее и чаще встречается на современных шоссейных и гравийных велосипедах.

Новый калипер должен подходить к стандарту напрямую либо через штатный адаптер. Случайные шайбы вместо переходника не годятся: они не задают нужную высоту и могут оставить колодку только на краю рабочей дорожки. В разделе велосипедных калиперов смотрите не только на название машинки, но и на комплектность, ориентацию и размеры адаптера.

Конические шайбы тоже нельзя добавлять по собственной инициативе. Они работают лишь в крепеже, который изначально под них спроектирован. Если такие пары стояли на старом тормозе, сохраните порядок деталей или используйте новый комплект по схеме изготовителя.

3. Сверьте диаметр ротора и положение колеса

Высоту калипера над осью задаёт сочетание трёх деталей: крепления на велосипеде, адаптера и самой машинки. Поэтому надпись вроде F-180/R-160 описывает две допустимые установки: с ротором 180 мм спереди или 160 мм сзади при указанной ориентации. Это не оценка мощности и не обещание, что калипер встанет на любой велосипед.

Например, у BOLIDS BB-8 F-180/R-160 в названии уже зафиксированы передняя и задняя конфигурации. У варианта BB-8 F-160/R-140 размеры другие. Перед заказом сопоставьте маркировку с фактическим ротором и местом установки, а не выбирайте больший номер «с запасом».

Одновременно проверьте ограничения рамы и вилки. Больший диск увеличивает плечо силы на креплении, поэтому выходить за разрешённый диаметр опасно. Если ротор планируется оставить старый, измерьте его линейкой от края до края через центр. Надпись на адаптере может быть плохо видна, а догадка по фотографии легко даёт ошибку в 20 мм.

4. Выберите схему движения колодок

В простом механическом калипере трос приводит одну колодку. Она прижимает ротор к неподвижной. Небольшое боковое отклонение диска здесь заложено конструкцией, поэтому особенно важны ровный ротор и правильно выставленная внутренняя колодка.

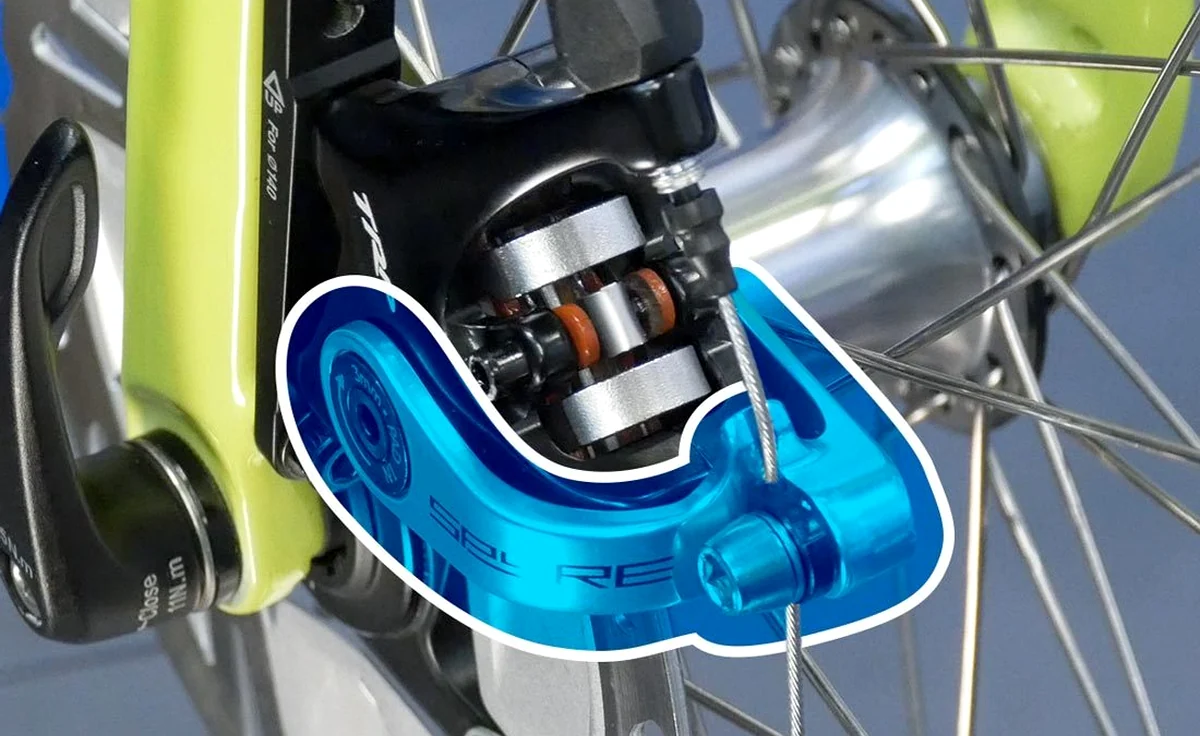

У двухсторонней схемы двигаются обе колодки. Зазор набирается симметричнее, ротор меньше изгибается при торможении. Такой механизм удобен в настройке, но его наличие само по себе не решает вопросы крепления, хода троса и расходников.

Посмотрите, сколько есть регулировок колодок. Два отдельных винта позволяют подводить внутреннюю и внешнюю стороны по мере износа. В базовой конструкции регулируется только неподвижная колодка, а внешний зазор задают положением корпуса и троса. Оба варианта работоспособны, просто второй потребует чуть больше терпения.

5. Проверьте колодки до покупки

Форма колодки привязана к калиперу. Круглая, прямоугольная или похожая по размерам накладка не становится совместимой только потому, что входит в корпус. Важны контур металлической основы, отверстие или ус фиксатора, толщина и положение пружины.

Узнайте обозначение расходника и убедитесь, что он доступен отдельно. На велосипеде, которым пользуются каждый день, редкая форма колодок быстро превращает мелкий ремонт в поиски новой машинки. Хорошо, если колодки снимаются без демонтажа адаптера и есть выбор хотя бы между органическим и более стойким составом, разрешённым для этого ротора.

Старые замасленные колодки переносить в новый калипер не стоит. Фрикционный материал впитывает загрязнение, из-за чего тормоз шумит и слабо держит. Новый комплект после установки притирают серией контролируемых торможений на безопасной площадке; до притирки полная сила обычно не появляется.

6. Оцените регулировки и обслуживание

Практичный калипер имеет доступный винт неподвижной колодки, понятную шкалу или фиксацию по щелчкам и барашек для мелкой компенсации вытяжки троса. Но барашек не должен заменять регулировку колодки. Если его выкрутить почти полностью, рубашка держится хуже, а приводной рычаг может израсходовать рабочий ход до контакта накладок с диском.

У машинок BOLIDS BB-2 F-160/R-140 и BB-2 F-180/R-160 различие в названии снова относится к монтажной конфигурации. Какой вариант ни выбран, до оплаты полезно уточнить форму колодок, наличие адаптера и допустимый тип ручки.

Обратите внимание и на подвод рубашки. Она должна идти к упору без острого перегиба, а трос — не тереться о ротор или спицы. Иногда геометрически совместимый калипер неудобен на конкретной раме именно из-за направления приводного рычага.

Что записать перед заказом

• механический тип привода и требуемый ход троса;
• переднее или заднее колесо;
• стандарт крепления: Post Mount, IS либо Flat Mount;
• диаметр установленного ротора;
• маркировку и ориентацию адаптера;
• модель и форму тормозных колодок;
• наличие болтов, парных шайб и фиксатора колодок в комплекте.

Если старая машинка сломана, положите её рядом с линейкой и снимите крупно точки крепления, вход рубашки и сторону неподвижной колодки. По таким кадрам продавец сможет проверить больше, чем по общему фото велосипеда.

Установка: короткая безопасная последовательность

1. Полностью посадите колесо в дропауты и затяните эксцентрик или ось. Иначе после настройки ротор сместится.
2. Прокрутите колесо и проверьте боковое биение диска. Сильно кривой ротор не даст выставить ровные зазоры.
3. Закрепите нужный адаптер и наживите калипер так, чтобы корпус мог немного двигаться в стороны.
4. Вкрутите регулировочные барашки до упора и выведите их примерно на один оборот для будущей тонкой настройки.
5. Подведите трос без слабины, но не поворачивайте заранее приводной рычаг. Ему нужен полный рабочий ход.

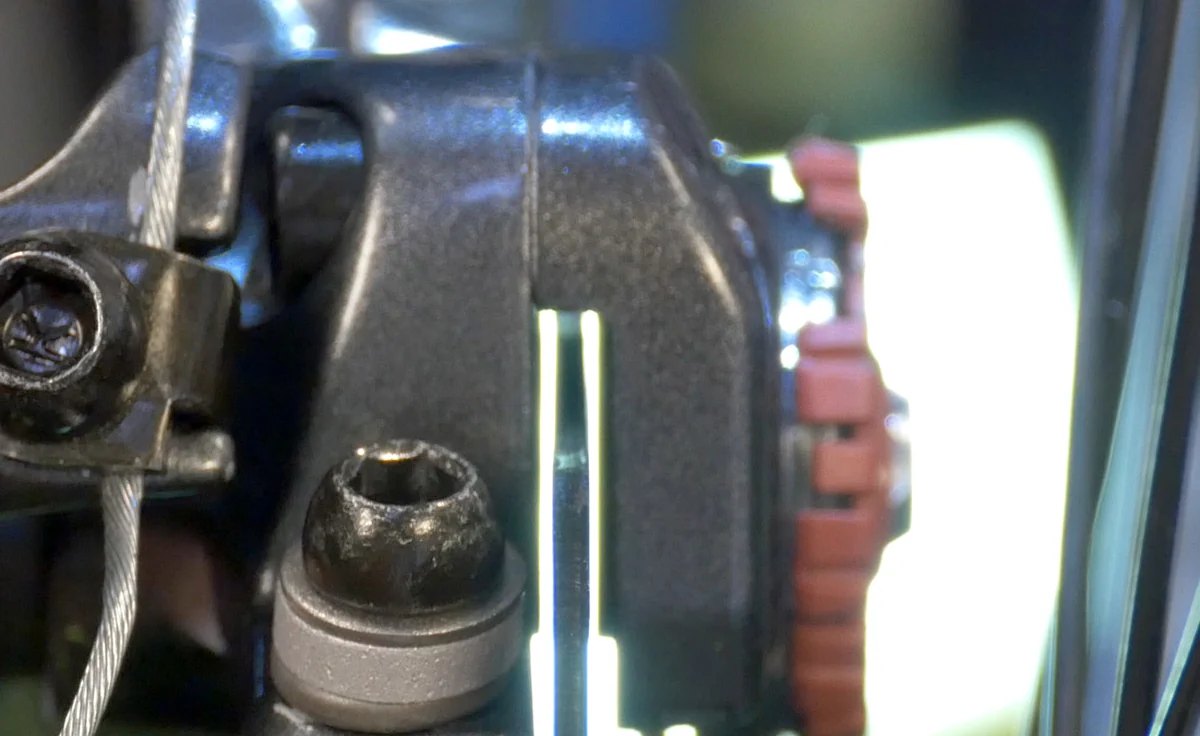

6. Выставьте колодки параллельно ротору, затяните крепёж с моментом из инструкции и заново проверьте зазоры.

После регулировки ручка должна оставлять заметный запас до грипсы. Колесо вращается свободно, а приводной рычаг при полном нажатии не упирается в корпус калипера. Проверьте тормоз сначала рядом с собой, затем несколькими остановками на ровной площадке. К обычной поездке переходят только после того, как крепёж повторно осмотрен, а колодки начали уверенно схватывать.

Если при ровном роторе одна колодка касается только краем, не подбирайте положение стопкой шайб. Причина может быть в неверном адаптере или непараллельных посадочных плоскостях. Последний дефект исправляют специальным инструментом в мастерской.

Короткий итог

Правильный механический калипер определяется не брендом на корпусе, а совместимостью всей системы. Сначала установите тип и ход привода, затем стандарт крепления, диаметр ротора и адаптер. После этого сравнивайте движение колодок, удобство регулировки и доступность расходников. Такой порядок защищает от ситуации, когда новая машинка физически прикручивается, но нормально настроить тормоз всё равно невозможно.
