Конусные ключи для втулок: как выбрать размер и комплект

Ключ подходит по цифре на рукоятке, но не входит между гайками втулки. Или входит, а при повороте цепляет сразу две детали. Для конусного ключа мало знать размер зева: нужно проверить толщину головки и понять, чем удерживать соседнюю контргайку. Разберём, какие измерения сделать до покупки и когда понадобится пара одинаковых инструментов.

Сначала найдите именно конус

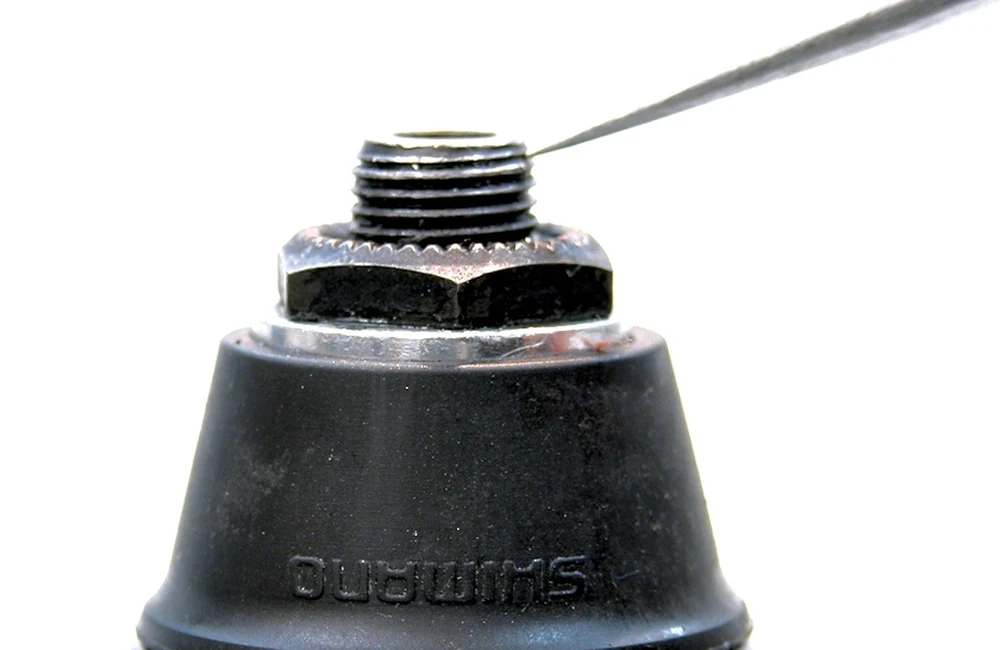

В регулируемой втулке с насыпными шариками конус навинчен на ось и образует одну из дорожек подшипника. Меняя его положение, меняют зазор в подшипнике. Контргайка рядом фиксирует выбранное положение. Это две разные детали, хотя снаружи они могут выглядеть как тесно сдвинутые гайки.

Тонкий ключ нужен там, где для обычной рожковой головки не хватает места на гранях конуса. Но наличие лысок на торце втулки ещё не доказывает, что перед вами такой узел. У втулок на картриджных подшипниках бывают съёмные торцевые крышки и собственные механизмы преднатяга. Порядок их обслуживания определяют по модели, а не по внешнему сходству.

Найдите маркировку втулки и её схему. Если не удаётся уверенно отличить конус от крышки или гайки крепления колеса, лучше сначала уточнить конструкцию. Разбирать незнакомый узел ради измерения ключа не стоит. Для планетарных и тормозных втулок особенно важна отдельная сервисная инструкция.

Размер резьбы не равен размеру под ключ

Измеряют расстояние между двумя противоположными параллельными гранями. Удобнее сделать это штангенциркулем, предварительно убрав грязь с доступных поверхностей. Не измеряйте по углам шестигранника: получится другая величина. Губки измерителя должны лежать на самих гранях, а не на пыльнике или фаске.

Обозначения вроде М8 или М10 относятся к резьбе. По ним нельзя автоматически выбирать зев ключа. Не помогут и диаметр колеса, число звёзд кассеты или название велосипеда: втулка могла быть заменена, а размеры её крепежа зависят от конструкции.

Запишите два значения отдельно: для конуса и для контргайки. Затем повторите проверку на второй втулке, если собираетесь обслуживать оба колеса. Так появится список действительно нужных размеров. Запись «ключ для велосипеда на 15» не сообщает, какую именно деталь предстоит удерживать.

Как проверить толщину и посадку

Правильный зев охватывает грани с небольшим рабочим зазором, без заметного качания. Слишком свободный ключ нагружает края и легче срывается. Меньший размер, который не садится до конца, тоже не подходит: забивать его или проталкивать ударами нельзя.

Посмотрите, сколько места остаётся вдоль оси для головки. Она должна зайти на рабочую часть граней, не упираясь в контргайку, шайбу или уплотнение. Если ключ держится только за край, точного совпадения размера зева недостаточно. При покупке онлайн запросите толщину головки, если она не указана в характеристиках.

Важна и форма вокруг зева. Широкая головка может мешать доступу возле фланца, спиц или тормозного диска. Не наклоняйте ключ ради обхода препятствия: сначала проверьте предусмотренный для этой втулки доступ. Снимать пыльник или диск следует только тогда, когда это требуется по инструкции и есть нужный инструмент для обратной установки.

Не стачивайте случайный рожковый ключ до нужной толщины как обычный способ подбора. После такой переделки трудно оценить прочность губок и качество посадки. Исправный тонкий ключ нужного назначения избавляет от этой неопределённости.

Почему одного двустороннего ключа может не хватить

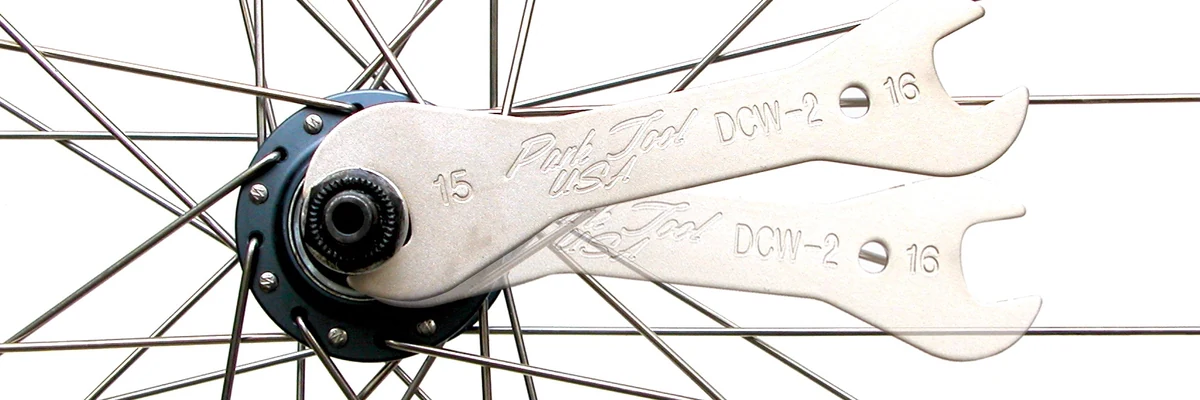

При работе конус удерживают одним инструментом, а контргайку поворачивают другим. Если попытаться двигать их вместе, положение подшипника останется неконтролируемым. Подберите пару до разборки, пока можно спокойно проверить, какие головки помещаются рядом.

Для доступной контргайки с достаточно широкими гранями нередко подходит обычный рожковый ключ точного размера. Тонкий конусный остаётся на конусе. Если обе детали имеют узкие грани, могут понадобиться два тонких ключа. Требования к конкретной втулке важнее этого общего ориентира.

Два размера на противоположных концах одной рукоятки нельзя использовать одновременно. Допустим, конус и контргайка требуют одинакового зева: один двусторонний ключ с нужной цифрой задачу не решит. При выборе комплекта конусных ключей проверьте не только перечень размеров, но и на каких отдельных инструментах они находятся.

Отдельные ключи или компактный набор

Для одного велосипеда удобно покупать по составленному списку. Неиспользуемые размеры не делают небольшой домашний комплект полезнее. Для нескольких разных колёс набор оправдан, если в нём есть нужные сочетания и головки проходят к деталям каждой втулки.

Односторонний ключ с удобной рукояткой легче уверенно удерживать при частой работе. Двусторонний занимает меньше места и может закрывать несколько задач. Сравнивайте не обещание «профессиональный», а посадку, толщину, качество губок и удобство доступа. Маркировка должна читаться после обычной очистки.

Осмотрите новый инструмент: губки не должны быть разведены, кромки — замяты, а головка — изогнута. У бывшего в работе ключа сравните посадку с исправной деталью подходящего размера. Заметный люфт иногда вызван не ошибкой выбора, а износом самого зева.

Какие работы ему не поручают

Тонкую головку не следует нагружать как силовой ключ для педалей или наружных колёсных гаек. Совпадение размера не означает совпадения назначения. Для крепежа с широкими гранями выбирают соответствующий велосипедный инструмент, позволяющий нормально передать усилие.

Не надевайте трубу на рукоятку и не бейте по ней молотком. Если соединение не поддаётся, остановитесь: возможны коррозия, повреждение резьбы, перекос или неверно выбранная деталь. Соскальзывание ключа и начало деформации губок — повод пересмотреть способ работы, а не приложить ещё больше силы.

Скруглённые грани также не лечатся ключом на размер больше. Прежде чем заказывать замену конуса, сверяют его резьбу, форму дорожки, размеры и совместимость с уплотнением. Одинаковый размер под ключ не делает два конуса взаимозаменяемыми; для поиска детали понадобится модель втулки и раздел комплектующих втулок.

Что проверить после работы

При фиксации контргайки конус не должен самопроизвольно поворачиваться. После затяжки снова проверяют настройку, а не считают её сохранённой автоматически. Окончательную оценку делают с правильно установленным и закреплённым колесом: у эксцентриковых втулок с полой осью зажим может менять нагрузку на подшипники.

Втулка должна работать без ощутимого люфта и чрезмерного сопротивления. Если убрать стук удаётся только ценой тугого вращения, дальнейшая затяжка не заменит диагностику дорожек и деталей. До устранения неисправности на велосипеде не ездят.

Перед заказом проверьте четыре пункта: конструкцию втулки, размеры обеих деталей, доступную толщину головки и возможность работать двумя ключами одновременно. Этого достаточно, чтобы выбрать нужный комплект без покупки набора наугад.
