Как выбрать втулку и ось для велосипедного колеса

Втулка должна совпасть сразу с несколькими частями велосипеда: рамой или вилкой, ободом, спицами, тормозом, звездочками и способом крепления колеса. Если ошибиться с шириной, осью или числом отверстий, новая деталь может не встать в дропауты, не подойти к спицам или сместить тормозной диск. Поэтому втулку выбирают не просто как "переднюю" или "заднюю", а по конкретным размерам и стандартам.

На сайте есть раздел втулок для велосипедных колес, а для ремонта и адаптации пригодятся комплектующие втулок и колес. Перед покупкой лучше снять колесо, посмотреть маркировку старой втулки и измерить ширину между внутренними поверхностями дропаутов.

Быстрый выбор по параметрам

Передняя и задняя втулка

Передняя втулка проще: она держит колесо во вилке и может иметь крепление тормозного диска. Задняя сложнее, потому что на ней находится привод: трещотка, кассета, односкоростная звезда или ножной тормоз. Поэтому заднюю втулку нельзя выбирать только по ширине. Нужно понимать, какой тип звездочек стоит сейчас и какой тормоз используется.

Например, задняя втулка под трещотку и задняя втулка под кассету могут выглядеть похожими, но работают с разными наборами звезд. Если велосипед был на трещотке, а вы купили втулку под кассету, понадобится не только другая звезда, но и часто другая цепь, настройка переключателя и проверка линии цепи. Для замены без переделок обычно берут тот же тип, что стоял на старом колесе.

Ширина OLD: главный размер посадки

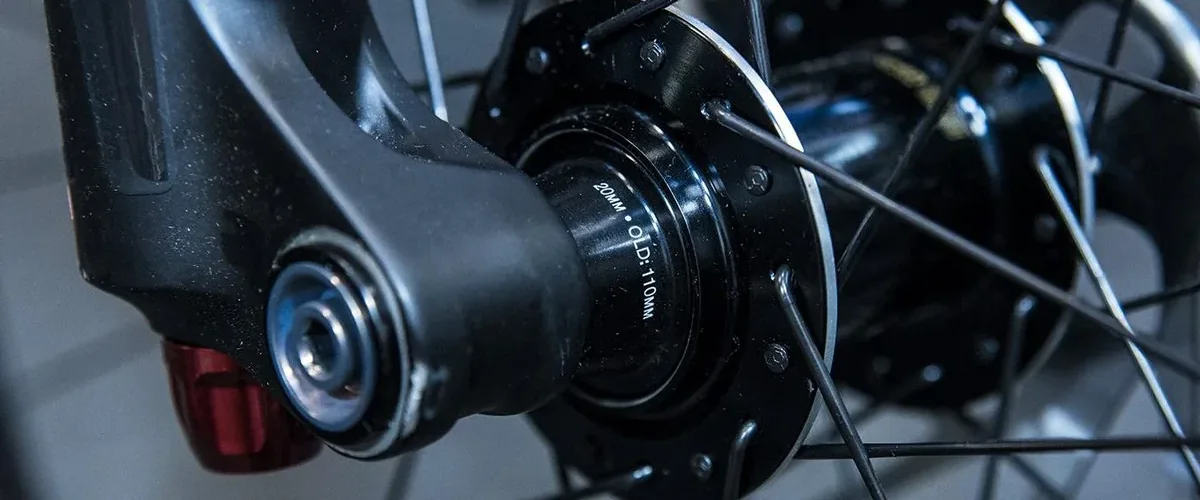

OLD - это ширина втулки между наружными плоскостями контргаек или торцами, которыми она упирается в раму. Для передних втулок часто встречается 100 мм, для задних городских и горных - 120, 126, 130, 135 мм и другие размеры. У BMX, детских, дорожных и специальных велосипедов могут быть свои варианты.

Нельзя надежно исправить неправильную ширину случайными шайбами. Если втулка уже рамы, колесо может смещаться, а если шире - раму придется разжимать, что опасно для алюминия и карбона. Для типовой дисковой сборки может подойти, например, передняя втулка под дисковый тормоз с 36 отверстиями, но только если совпадают ширина, ось и крепление диска.

Гайки, эксцентрик и сквозная ось

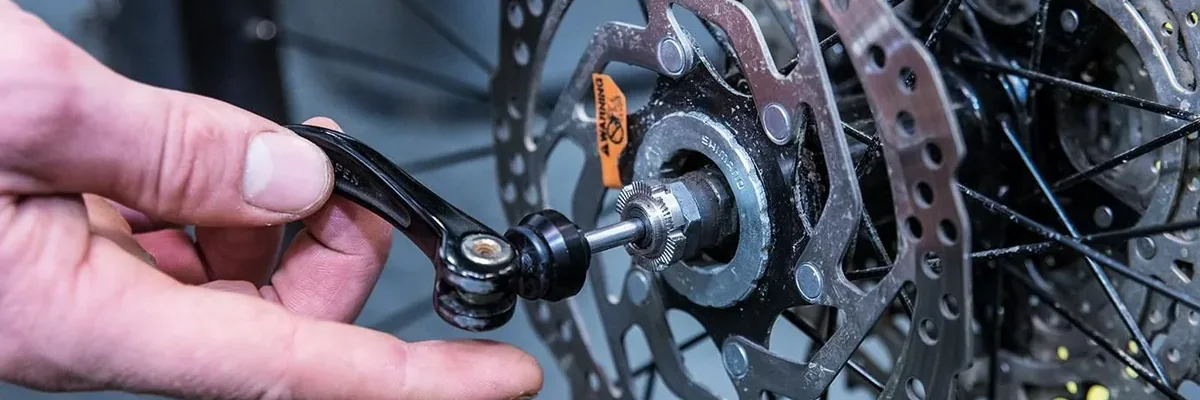

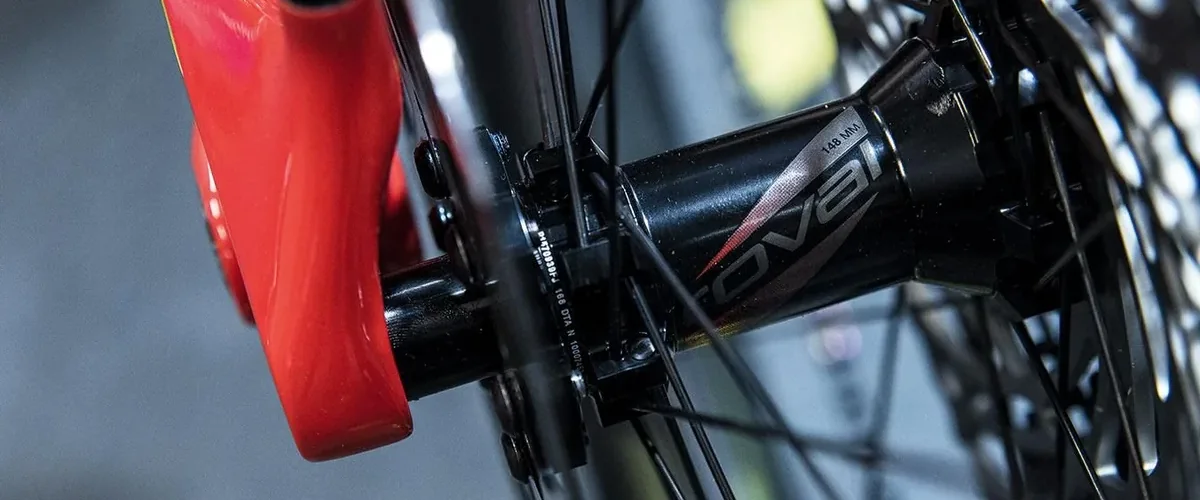

Колесо может крепиться гайками, эксцентриком или сквозной осью. Гайки часто встречаются на городских, детских, BMX и односкоростных велосипедах. Эксцентрик удобен для быстрого снятия колеса, но требует аккуратной регулировки прижима. Сквозные оси жестче и чаще используются на современных спортивных велосипедах, но там важны диаметр, длина и шаг резьбы.

Если старая рама рассчитана на гайки, втулка под современную сквозную ось сама по себе не решит задачу. Иногда существуют адаптеры, например адаптеры для оси 12 мм на эксцентрик, но их применяют только когда стандарты действительно совместимы. Случайный переходник без проверки может дать перекос колеса и проблемы с тормозом.

Число отверстий и спицы

Если вы меняете только втулку и хотите оставить старый обод, число отверстий должно совпасть. Обод на 36 отверстий нельзя нормально собрать с втулкой на 32 отверстия. Также важны диаметр фланцев, расстояние между фланцами и высота старой втулки: от этого зависит длина спиц. Иногда при замене втулки приходится менять и спицы, даже если число отверстий совпало.

Для простого ремонта старого колеса часто проще выбрать втулку, максимально близкую к старой: тот же тип оси, число отверстий, тормоз, привод и ширина. Если колесо уже сильно изношено, дешевле и надежнее может быть готовое колесо в сборе, особенно для детских и городских размеров.

Тормоз: ободной, дисковый или ножной

Для V-brake и клещевого тормоза втулке не нужно крепление диска, но колесо должно иметь подходящий обод с тормозной дорожкой. Для дискового тормоза важно крепление ротора: чаще встречается 6 болтов, реже другие стандарты. У односкоростных дорожных и детских велосипедов может стоять задняя втулка с ножным тормозом, и заменить ее обычной втулкой без изменения тормозной системы нельзя.

Если на велосипеде дисковый тормоз, после замены втулки ротор может оказаться чуть в другом положении. Тогда придется заново выставить калипер. Это нормально, но сильное смещение говорит, что стандарт или проставки выбраны неверно.

Кассета, трещотка и односкоростная втулка

Задняя втулка под трещотку имеет наружную резьбу, на которую накручивается блок звезд. Втулка под кассету имеет барабан, на который надеваются звезды и фиксируются гайкой. Односкоростные и ножные втулки устроены иначе. При покупке важно не только название, но и реальная трансмиссия на велосипеде. Например, задняя втулка под кассету с эксцентриком не заменяет втулку под трещотку без дополнительных изменений.

Если на старом велосипеде простая трещотка 5-7 скоростей, переход на кассету может быть полезен, но это уже не точечная замена втулки. Нужно проверить ширину рамы, совместимость переключателя, цепи, манетки и диапазона звезд. Для ремонта без переделки лучше оставаться в исходном стандарте.

Короткий чек-лист перед покупкой

• Определить, нужна передняя или задняя втулка.
• Измерить ширину посадки OLD старой втулки или рамы.
• Сверить тип крепления: гайки, эксцентрик или сквозная ось.
• Посчитать отверстия во втулке и ободе.
• Проверить тормоз: ободной, диск 6 болтов, ножной тормоз.
• Для задней втулки определить трещотку, кассету или односкоростную звезду.
• Проверить, придется ли менять спицы из-за другой геометрии фланцев.
• После сборки проверить центровку колеса, тормозной диск и отсутствие люфта.

Правильно выбранная втулка совпадает с рамой, колесом, тормозом и трансмиссией одновременно. Если известны ширина, ось, число отверстий и тип привода, выбор становится технической задачей. Если этих данных нет, лучше сначала снять колесо и измерить старую втулку, чем покупать деталь по одному названию и потом переделывать половину колеса.
