Как выбрать съёмник шатунов: резьба, упор и совместимость

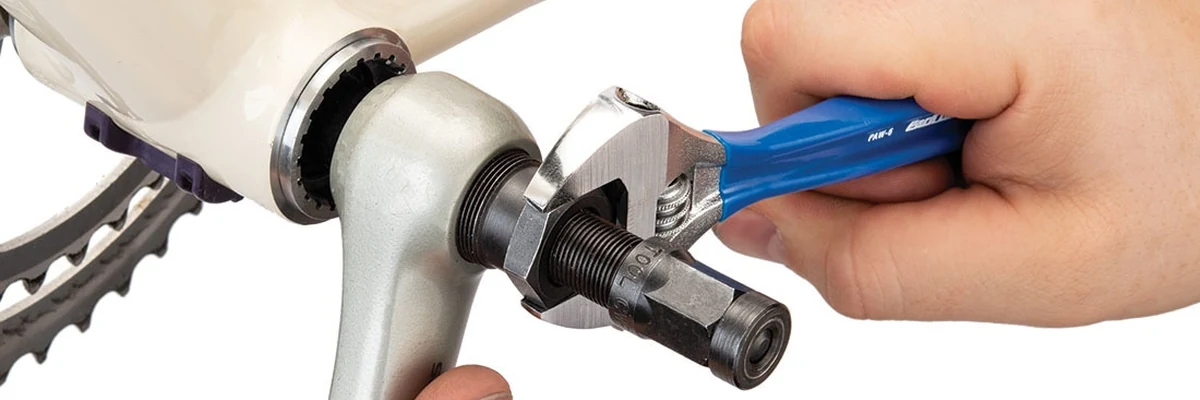

Крепёж выкручен, но шатун не снимается. На квадратном валу так и должно быть: коническая посадка держит деталь и без болта. Для разъединения нужен съёмник. Его корпус закрепляют в шатуне, а центральным винтом давят на вал. Прежде чем браться за ключ, проверьте оба места контакта инструмента с велосипедом.

При выборе легко заметить ручку и пропустить наконечник. Между тем ошибка в размере упора опаснее неудобного хвата: узкая пятка провалится в отверстие полого вала, широкая может упереться в сам шатун. Наружная резьба корпуса тоже должна точно совпадать с посадочной. Ниже — порядок проверки, который пригодится ещё до покупки.

Проверьте, нужен ли отдельный съёмник

Обычная выжимка рассчитана на трёхсоставную систему: два отдельных шатуна и вал каретки между ними. Так устроены многие системы под квадрат и часть шлицевых. Вокруг крепёжного отверстия у снимаемого шатуна находится резьбовое гнездо — именно за него будет держаться инструмент.

Если болт самосъёмный, отдельная выжимка обычно не требуется. При отворачивании головка болта давит на удерживающее кольцо, которое и позволяет стянуть шатун. Кольцо не нужно заранее выкручивать, приняв его за пыльник. Сначала найдите инструкцию к конкретной системе: внешне похожие узлы разбираются по-разному.

Разрезной левый шатун с двумя стяжными болтами и регулировочной крышкой — ещё одна конструкция. Резьбовой съёмник для квадрата к ней не применяют. У ряда BMX-систем также свой инструмент. Название и устройство системы нужно определить до выбора в разделе велосипедных инструментов.

Посадочная резьба: что проверить до заказа

Распространённая посадка корпуса съёмника — M22×1. Не путайте её с резьбой крепёжного болта: болт входит в вал, а втулка инструмента — в большое гнездо шатуна. На старой или нестандартной системе размер может отличаться. Надписи «универсальный» недостаточно; ищите точное обозначение в характеристиках.

Перед примеркой удалите грязь с витков и осмотрите гнездо при хорошем освещении. Замятый заход, вырванный участок резьбы или трещина меняют задачу: подходящий по размеру инструмент всё равно может выскочить под нагрузкой. Повреждённую посадку стоит показать механику, не проверяя её прочность длинным ключом.

Начинайте вкручивать втулку пальцами. Несколько первых оборотов в исправной чистой резьбе проходят свободно. Если корпус сразу заедает, вернитесь назад и проверьте соосность. Попытка «довернуть ключом» при перекосе срежет алюминиевые витки; стальной корпус при этом может остаться целым.

Наконечник под квадрат и под полый вал

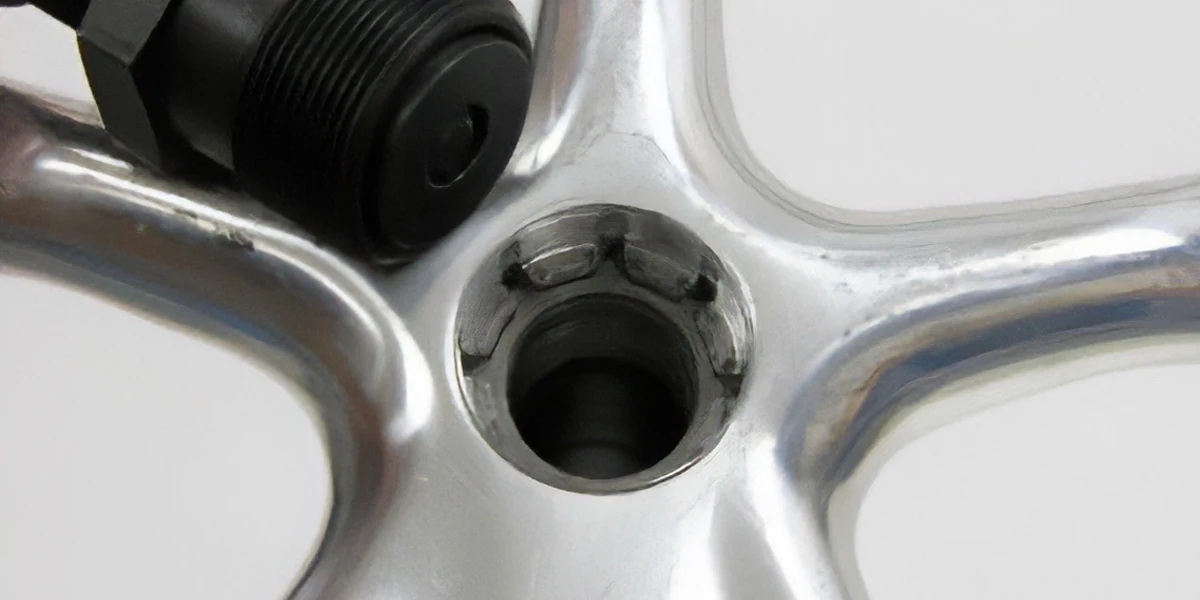

У квадратного вала отверстие под болт обычно небольшое, поэтому используют узкий нажимной наконечник. На полом шлицевом валу ему иногда просто не во что упереться: пятка уходит внутрь. Здесь нужна другая площадь опоры — широкий наконечник либо предусмотренный изготовителем переходник.

Важен не только диаметр отверстия в валу. Пятка должна свободно пройти сквозь шатун и достать до торца вала. Если она упирается в край отверстия самого шатуна, съёмное усилие не возникает: винт и корпус тянут одну деталь в разные стороны. Продолжать вращение в таком положении нельзя.

Монета или несколько шайб — ненадёжная замена штатной опоре. Такой пакет способен сдвинуться и повредить отверстие вала. Если покупаете съёмник со сменными пятками, проверьте комплектность и назначение каждой. Надпись о поддержке полых валов без нужного переходника в коробке задачи не решает.

Короткая насадка или модель с ручкой

Съёмник шатуна под ключ удобно хранить в небольшом ящике. Сначала посмотрите, какие грани сделаны на втулке и силовом винте: для них могут понадобиться разные ключи. Если подходящих размеров дома нет, компактность насадки перестаёт быть главным преимуществом.

Модель с собственной рукояткой позволяет вращать нажимной винт без отдельного ключа. Это удобно при частой работе, но ручка не делает инструмент совместимым со всеми системами. Размер корпуса и форму упора проверяют в том же порядке, что у короткой насадки.

Для одного велосипеда разумно подбирать инструмент под конкретную систему. Для нескольких сначала выпишите модели шатунов: разные велосипеды могут иметь одинаковую посадку, а похожие — требовать разных наконечников. Такой список полезнее покупки самого большого набора на всякий случай.

Как оценить качество съёмника

Осмотрите первый виток корпуса: замятый заход мешает даже исправной резьбе. Проведите нажимной винт через рабочий диапазон — без нагрузки он не должен заедать. Наконечник нужен ровный, без расклёпанных краёв. Вращающаяся пятка должна двигаться свободно, но не выпадать из своего крепления.

Посмотрите и на грани. Узкий шестигранник неудобно удерживать, а округлённые края заставляют ключ соскальзывать. Разводной ключ выставляют без заметного люфта и надевают до конца губок. Если места для полного охвата нет, лучше выбрать другую форму корпуса, а не держаться за самый край.

Уход простой: убрать металлическую пыль и поддерживать смазку силовой резьбы по инструкции инструмента. Не оценивайте правильность установки только по лёгкости вращения. Смазанный винт способен создать большое усилие, в том числе на оставленной шайбе или неправильно выбранном упоре.

Подготовка шатуна к снятию

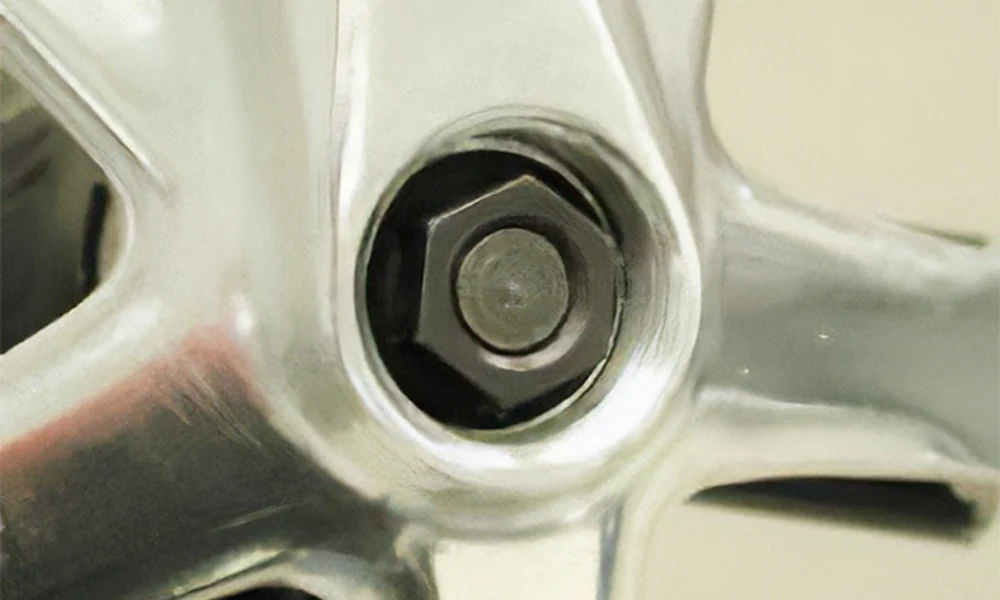

Крепёжный болт либо гайку вынимают полностью. Затем проверяют углубление: под крепежом могла остаться шайба, прилипшая к грязи или смазке. Её тоже убирают. Давить съёмником через такую шайбу нельзя, даже если снаружи всё выглядит соосным.

Выверните силовой винт назад, освобождая ход втулки. Теперь корпус можно завернуть в шатун на полную предусмотренную глубину и закрепить согласно инструкции инструмента. После этого подводят нажимную часть к валу. Ранний контакт винта с валом не должен мешать полному зацеплению резьбы корпуса.

Вращайте плавно и придерживайте освобождаемую деталь. Держите пальцы подальше от зубьев звезды: после срыва посадки шатун может резко сдвинуться. Алюминиевая стружка у втулки или её выход наружу вместе с витками — повод немедленно остановиться, а не попробовать ещё один оборот.

Что делать, если шатун не двигается

Вернитесь к исходным условиям: что удалено из гнезда, насколько глубоко сидит корпус и куда пришёлся упор. Тугая посадка и ошибочная установка одинаково увеличивают сопротивление на ручке. Отличить их можно осмотром узла, а не удлинением рычага.

Не пытайтесь расшатать деталь поездкой с ослабленным болтом. Так легко разбить посадочное отверстие и превратить обслуживание в замену шатуна. Удары рядом с кареточными подшипниками тоже не заменяют съёмник. Если посадка не поддаётся при проверенном инструменте и правильной установке, обратитесь в мастерскую.

Проверка комплекта перед покупкой

• Определите систему: обычная съёмная, самосъёмная или двухсоставная.
• Уточните резьбу для съёмника в шатуне.
• Сверьте размер наконечника с торцом и отверстием вала.
• Проверьте, входят ли нужные переходники в комплект.
• Подберите ключи для корпуса и силового винта либо модель с ручкой.
• Осмотрите резьбу шатуна до применения усилия.

Для обратной установки съёмник не используют. Шатун закрепляют штатным болтом или гайкой, соблюдая требования к сборке и моменту затяжки изготовителя. После езды с люфтом сначала проверяют саму посадку: дополнительное усилие на болте не восстановит деформированный квадрат.
