Как выбрать съёмник кассеты и трещотки: шлицы, ось и привод

Два съёмника с одинаковым числом шлицев могут оказаться невзаимозаменяемыми. Один подходит к стопорному кольцу кассеты, другой — к резьбовой трещотке. Разница в диаметре небольшая, но под нагрузкой её достаточно, чтобы испортить посадку. Поэтому выбирать насадку по фотографии издалека или по числу передач не стоит.

Для надёжного подбора нужны три сведения: какой узел установлен на колесе, как выглядит его посадка под инструмент и что мешает доступу к ней. После этого уже выбирают насадку под ключ, вариант с направляющим штифтом или инструмент с собственной ручкой.

Сначала определите: кассета или трещотка

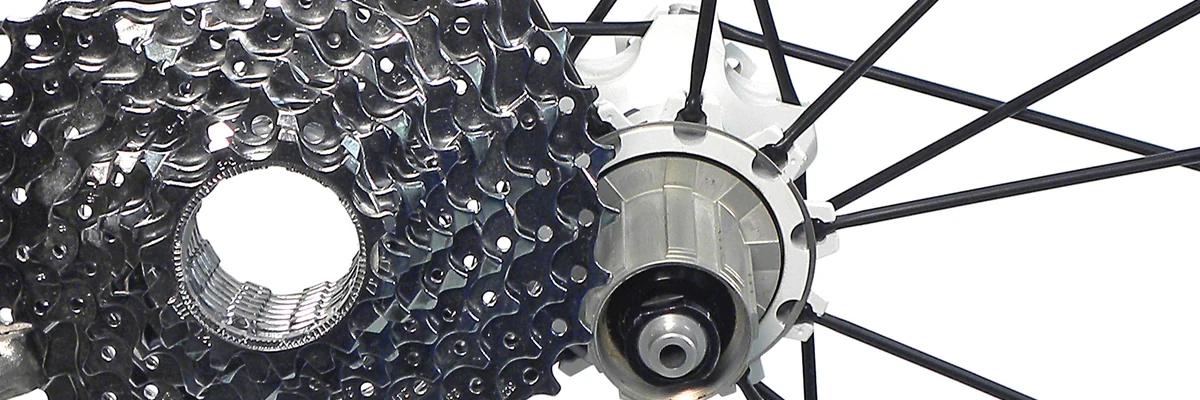

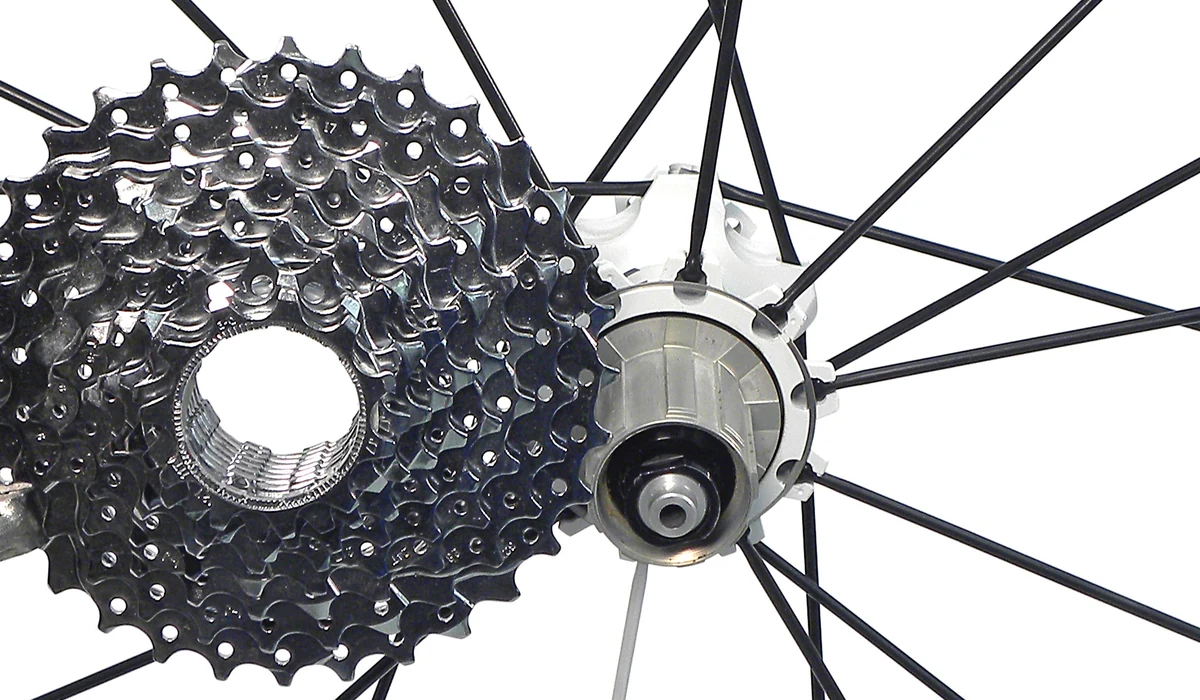

У кассеты звёзды установлены на барабан втулки. Когда их снимают, механизм свободного хода остаётся на колесе. На распространённых системах со шлицевым барабаном пакет удерживает отдельное стопорное кольцо. Съёмник нужен для его отворачивания, а не для извлечения самого барабана.

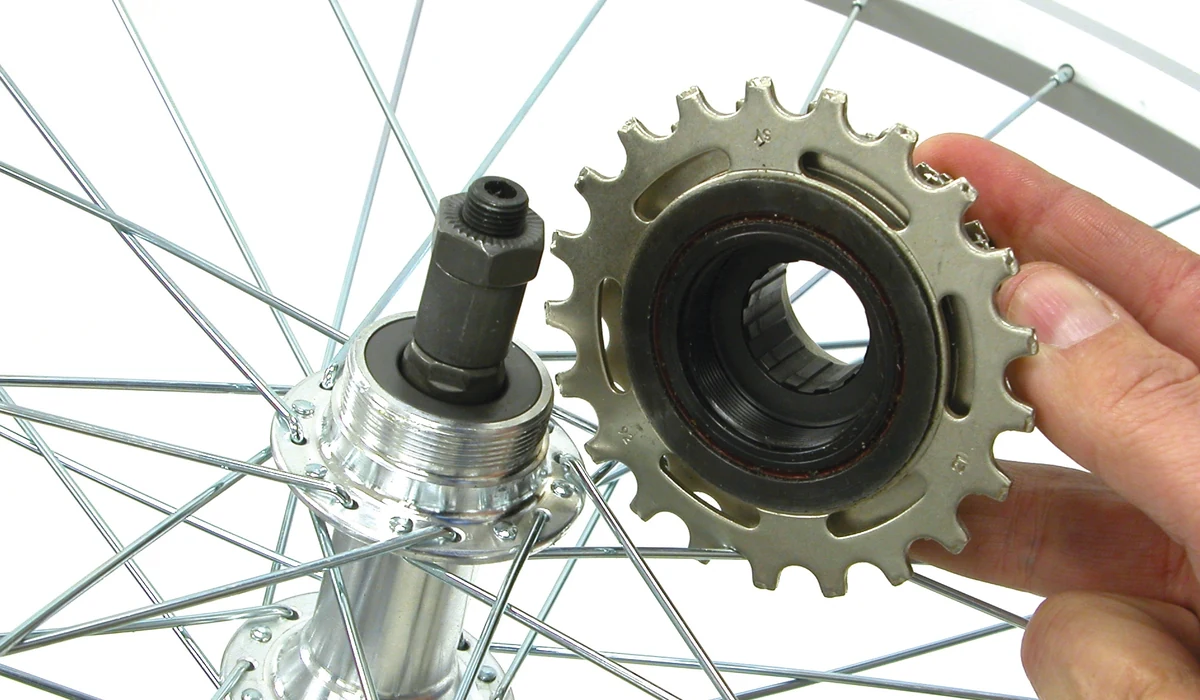

Резьбовая трещотка — блок звёзд вместе с храповым механизмом, навинченный на втулку. Здесь инструмент захватывает неподвижное основание и отворачивает весь узел. Односкоростная трещотка устроена по тому же принципу, хотя её крепление под ключ может совсем не напоминать многоскоростное.

На снятом колесе найдите именно посадку инструмента и поверните звёзды назад, в направлении свободного хода. У обычной кассеты со стопорным кольцом посадка вращается вместе со звёздами. У резьбовой трещотки она остаётся неподвижной относительно втулки. Смотреть нужно на рабочие пазы, а не на надпись или пылезащитную крышку рядом.

Количество звёзд помогает описать велосипед, но не определяет инструмент. Семь передач встречаются в разных конструкциях. Если результат проверки неясен, запишите маркировку узла и сделайте фотографию строго вдоль оси: по ней легче различить стопорное кольцо, основание трещотки и детали втулки.

Почему двенадцать шлицев — ещё не совместимость

У распространённой посадки кассетного кольца Shimano-совместимого типа двенадцать шлицев, но двенадцатишлицевые трещотки требуют другого профиля. Отличаются диаметр и форма зацепления. Насадка, которая слегка болтается в отверстии, не становится подходящей от того, что её удаётся повернуть пальцами.

Есть и отдельный профиль кассетных колец Campagnolo. Внешне сходные инструменты не следует подменять друг другом. В карточке товара ищите конкретный стандарт и список совместимых узлов. Названия «для звёзд», «для задней втулки» или просто «12 зубьев» недостаточно для покупки.

Для кассетного крепления можно рассматривать съёмник с направляющим штифтом, а для резьбовой трещотки — соответствующую насадку для трещоток. Это разные группы инструмента. Совпадение назначения с названием вашего узла — только первый фильтр, за ним следуют проверка профиля и доступ к посадке.

Не пытайтесь подогнать неподходящую насадку напильником. После снятия металла опора распределится по нескольким случайным участкам. Пока узел свободен, такое соединение может казаться рабочим; на затянутом кольце оно срывает грани. Для редкой старой системы лучше найти точную модель инструмента или обратиться в мастерскую.

Пазы трещотки: считать нужно не только количество

У резьбовых моделей встречаются внутренние шлицы, два или четыре выступа под инструмент. Даже четыре паза не означают один размер: посадки многоскоростной и односкоростной трещоток могут сильно отличаться по диаметру. У компактных односкоростных узлов также бывает собственный стандарт.

Проверьте глубину и ширину пазов, расстояние между ними, а главное — назначение этого кольца. Маленькие отверстия или неглубокие выемки иногда нужны для разборки внутреннего механизма. Отворачивание такого кольца вместо основания не снимет трещотку с втулки и может рассыпать подшипники.

Встречаются дешёвые или старые трещотки без полноценной рабочей посадки для съёмника. Покупать похожую насадку и забивать её молотком не стоит. Сначала оцените снятие в мастерской: иногда сохранить саму трещотку невозможно, зато можно не повредить колесо. Это нужно выяснить до приложения силы.

Проверьте, не мешает ли ось или торцевая крышка

Правильный профиль может не дойти до кольца. Например, короткий внутренний проход упирается в выступающую сплошную ось, а направляющий штифт рассчитан на полый канал втулки с эксцентриком. В результате насадка держится только концами шлицев, хотя снаружи выглядит установленной.

Для втулки с эксцентриком тонкий штифт помогает удерживать инструмент соосно. Для сквозной оси предусмотрены другие варианты направляющих; также существуют насадки с открытым центральным проходом. Выбирайте по устройству втулки, а не по диаметру снятой гайки или наружному размеру оси на фотографии.

Уточните и свободное место вокруг посадки. Выступающий торцевой колпачок способен помешать слишком толстой стенке инструмента. Если съёмник не садится полностью, не снимайте детали втулки наугад: посмотрите её схему и требования к обслуживанию. Иногда нужен другой корпус насадки, а не дополнительная разборка.

Когда нужен хлыст

При отворачивании обычного кассетного кольца звёзды стремятся провернуться в направлении свободного хода. Их удерживают цепным хлыстом или специальными клещами. Один съёмник, даже с длинной ручкой, не заменяет вторую точку удержания.

Цепной хлыст подбирают с учётом совместимости его цепи со звёздами. Перед нагрузкой цепь должна лечь на зубья устойчиво, без перекоса. Изношенные звенья, повреждённая ручка и захват за случайные несколько зубьев увеличивают риск соскальзывания.

Для обычного снятия резьбовой трещотки хлыст не требуется: съёмник вращает её основание относительно втулки. Поэтому комплект для кассеты и комплект для трещотки могут отличаться даже при похожей насадке. Не покупайте второй инструмент только потому, что он показан рядом на чужой фотографии ремонта.

Чем вращать насадку

Короткие съёмники выпускают с наружным шестигранником, внутренним квадратом под вороток либо обоими приводами. Сверьте размер с имеющимися ключами. Если инструмент требует другого воротка или головки, включите их в комплект заранее: удерживать короткий корпус плоскогубцами неудобно и легко повредить грани.

Ручка, встроенная в съёмник, ускоряет повторяющиеся работы. Сменная насадка удобнее, когда нужно обслуживать несколько стандартов или использовать подходящий динамометрический инструмент при сборке. В обоих случаях важнее полный контакт шлицев, чем длина рычага.

Если способ фиксации съёмника предусматривает удержание осью или эксцентриком, следуйте инструкции именно этого инструмента. После начала отворачивания креплению нужно дать необходимый ход: нельзя оставлять насадку жёстко зажатой, когда снимаемая деталь движется наружу. Не используйте случайный болт как направляющую.

Примерка перед первой нагрузкой

• Очистите рабочие пазы от песка и густой смазки.
• Вставьте инструмент рукой и проверьте полную глубину посадки.
• Убедитесь, что он не упёрся в ось, колпачок или соседнее кольцо.
• Проверьте соосность и отсутствие чрезмерного углового люфта.
• Подготовьте нужный ключ и, для кассеты, удерживающий инструмент.
• Остановитесь при смятии пазов или выходе насадки из зацепления.

Для заказа достаточно собрать модель узла, фото посадки, тип оси и желаемый привод. По этим данным подбирают съёмник; по способу демонтажа — остальной комплект. Это надёжнее, чем выбирать инструмент по числу скоростей или пробовать подряд несколько почти одинаковых насадок.
