Как выбрать съёмник каретки для велосипеда

Для снятия каретки недостаточно купить «универсальный велосипедный ключ». Сначала надо увидеть, за что инструмент будет держаться: за внутренние шлицы картриджа, наружные насечки чашки, отверстия под штифты или контргайку. Ошибка на пару миллиметров часто заканчивается одинаково — съёмник садится неглубоко, соскакивает и сминает грани.

Название велосипеда тут почти не помогает. На одной модели могли стоять разные системы, а прежний владелец мог заменить каретку. Надёжнее снять шатуны, отмыть чашку и записать её признаки. На эту проверку уйдёт несколько минут, зато инструмент не придётся подгонять напильником или возвращать после первой попытки.

Сначала поймите, какая каретка установлена

У резьбового картриджа вал и подшипники собраны в закрытом корпусе. После снятия шатуна обычно виден внутренний профиль с частыми шлицами — в него входит чашечная насадка. У систем с внешними подшипниками чашки заметны снаружи рамы, а рабочие насечки расположены по их наружному краю.

Разборные каретки старого типа выглядят иначе: с левой стороны стоят отдельные контргайка и регулировочная чашка. Здесь могут понадобиться два инструмента — крючковый ключ для контргайки и штифтовый либо плоский ключ для чашки. Если же подшипники запрессованы прямо в кареточный стакан и резьбовых чашек нет, это Press Fit. Для него используют внутренний захват или выколотку и монтажный пресс; резьбовой съёмник с насечками в такой узел не подходит.

Перед выбором загляните в наш раздел инструментов для ремонта велосипеда, но сравнивайте товары только после определения конструкции. Надписи «для Shimano», «для Hollowtech» или «универсальный» без размеров недостаточно: под похожими названиями встречаются разные профили.

Посчитайте шлицы и измерьте диаметр

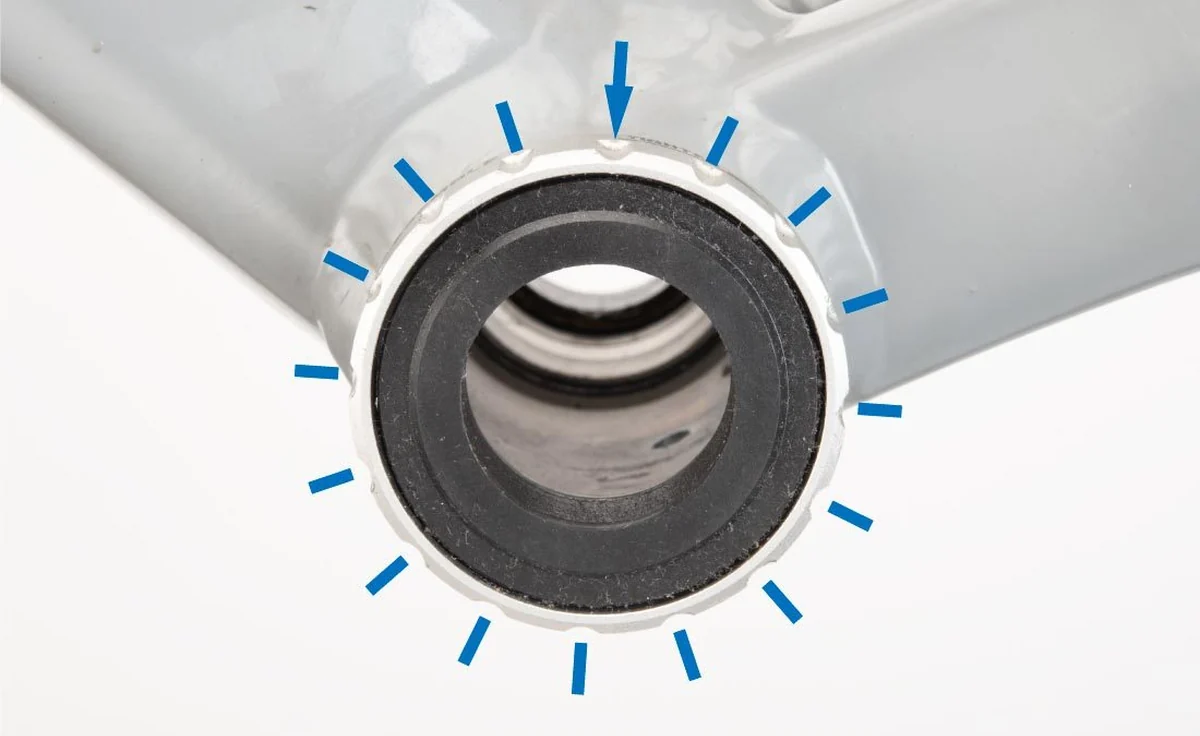

Сначала уберите грязь тонкой щёткой и посветите на чашку сбоку. Считайте не тёмные промежутки, а одинаковые выступы по окружности. Если глаз сбивается, поставьте фломастером точку у первого выступа и двигайтесь по кругу. Одновременно посмотрите, где именно должен зацепиться инструмент и не помешает ли выступающий вал.

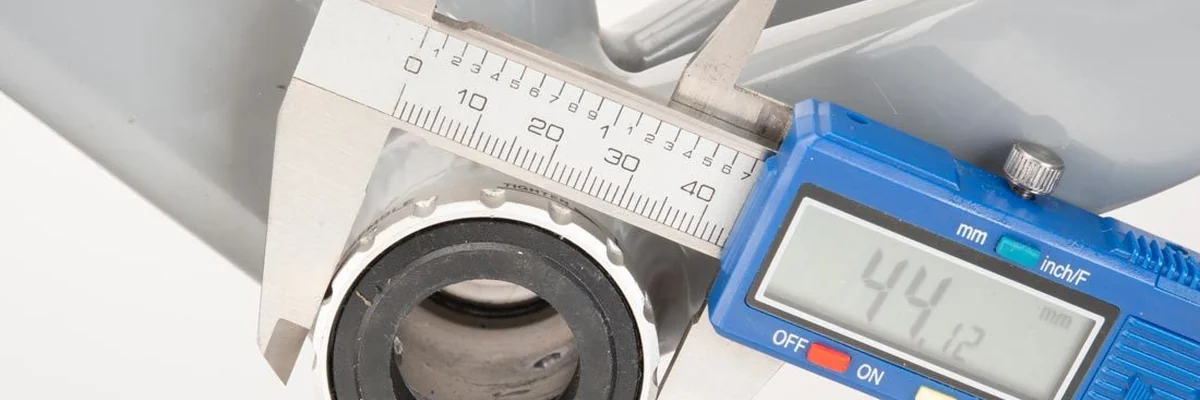

Наружный размер удобнее снимать штангенциркулем по вершинам противоположных выступов. Для внутреннего профиля измеряют доступный диаметр входа и сравнивают его с характеристиками насадки. Точности до сотых не требуется, но разница в два-три миллиметра уже существенна. Снимок чашки рядом с линейкой полезен как дополнительная проверка, но не заменяет измерение.

Не примеряйте съёмник ударами. Правильная насадка входит ровно, без раскачивания и заполняет рабочий профиль по всей доступной глубине. Если она цепляется лишь краем, продолжать нельзя: при большом моменте тонкие шлицы чашки быстро превращаются в гладкое кольцо.

Картридж: чаще всего нужен внутренний многогранник

У квадратных, ISIS- и части Octalink-картриджей часто встречается профиль на 20 шлицов. Но слово «20-шлицевой» — ещё не гарантия совместимости. Сверьте наружный диаметр насадки, высоту зубьев и свободное место вокруг вала. У некоторых моделей вал мешает глубокой головке, у других слишком короткая насадка едва достаёт до профиля.

Для чашки с неглубокими шлицами удобен съёмник картриджа с удерживающим устройством. Болт или шпилька прижимает насадку к чашке, поэтому при первом рывке её не выворачивает наружу. Фиксатор не создаёт совместимость сам по себе: до затяжки всё равно убедитесь, что зубья совпали и насадка села до упора.

Если нужен компактный инструмент для домашнего набора, можно рассматривать комбинированный ключ для каретки и монтажа шатуна. Проверьте обе функции отдельно: рабочий профиль должен подходить к чашке, а вторая часть — к конкретному крепежу шатунов.

Внешние чашки: одинаковые 16 насечек бывают разного размера

У внешних подшипников распространён профиль с 16 наружными насечками, однако диаметры чашек различаются. Поэтому считать выступы нужно вместе с измерением. Часто встречается размер около 44 мм, но существуют более компактные варианты и переходные адаптеры. Ключ на 44 мм не должен работать с меньшей чашкой через люфт, а тонкое пластиковое кольцо нельзя нагружать как самостоятельный съёмник, если оно рассчитано только на адаптацию.

Для стандартной наружной чашки удобен ключ с ручкой для внешних чашек: он быстро ставится и не требует отдельного воротка. Если нужен инструмент под чашку 44 мм и заодно ключ для контргайки, есть комбинированный вариант 3 в 1 с 16 насечками. Многофункциональность полезна только при совпадении размеров; она не заменяет предварительную примерку по профилю.

Насадка под вороток или ключ с ручкой

Чашечная насадка под квадрат компактна, её проще удерживать строго по оси. К ней можно подобрать вороток нужной длины, а при установке — динамометрический ключ. До покупки проверьте размер приводного квадрата: 3/8 и 1/2 дюйма без переходника несовместимы. Ещё один плюс отдельной головки — её легче прижать к картриджу штатным болтом или шпилькой.

Ключ с ручкой быстрее в регулярной работе и не требует отдельного привода. Но его длина задана, а контролировать момент затяжки получается не всегда. Комбинированные плоские ключи экономят место, зато хуже подходят к очень тугим или неглубоким чашкам: здесь особенно важно, сколько насечек они охватывают одновременно.

На рабочей части не должно быть заусенцев и заметного перекоса. Толстая стенка обычно лучше переносит усилие, но иногда упирается в шатунный вал или раму. Если каретка прикипела, выигрывает не самый длинный рычаг, а связка из точно подходящей насадки, надёжной фиксации и соосного приложения силы.

Перед усилием определите направление резьбы

У наиболее распространённой английской резьбы BSA чашка со стороны звёзд имеет левую резьбу. Если смотреть на неё сбоку велосипеда, она отворачивается по часовой стрелке. Чашка с левой стороны обычная и отворачивается против часовой. Это непривычно, поэтому именно приводную сторону нередко затягивают ещё сильнее по ошибке.

У итальянского стандарта обе чашки обычно имеют правую резьбу и откручиваются против часовой стрелки. Бывают и другие конструкции, а маркировка рамы может быть скрыта. Если стандарт не удалось определить по детали, документации или шагу резьбы, не добавляйте рычаг «на удачу». Лучше остановиться и показать узел мастеру: сорванная резьба кареточного стакана намного дороже съёмника.

Как не сорвать чашку при снятии

1. Снимите шатуны, удалите песок из пазов и ещё раз осмотрите профиль при ярком свете.
2. Посадите инструмент до упора. Он должен стоять соосно и не качаться на выступах.
3. Если конструкция позволяет, прижмите насадку штатным болтом с широкой шайбой или удерживающим устройством. Оставьте небольшой рабочий зазор, чтобы чашка могла начать выкручиваться.
4. Заранее проверьте направление резьбы. Маркером можно поставить на раме стрелку в сторону отворачивания.
5. Давите на рукоятку плавно, двумя руками контролируя насадку. Удары молотком по обычному ключу и труба-удлинитель легко срывают неглубокий профиль.
6. После первого смещения ослабьте фиксирующий болт и продолжайте выкручивать чашку без перекоса.

Проникающей жидкости дают время попасть к резьбе, но она не исправит неверное направление и неподходящий инструмент. Не грейте кареточный узел открытым огнём: рядом бывают краска, композит, пластиковые детали и смазка. Если грани уже начали заминаться или рама заметно прогибается от усилия, работу прекращают.

Что проверить перед заказом

• каретка резьбовая или запрессованная;
• профиль внутренний, наружный, штифтовый либо под контргайку;
• точное число шлицов или насечек;
• измеренный диаметр по рабочим выступам;
• достаточна ли глубина насадки и не мешает ли вал;
• размер квадрата под вороток или длина штатной ручки;
• можно ли зафиксировать съёмник от соскальзывания;
• стандарт резьбы и направление отворачивания каждой чашки.

Сделайте два фото очищенного узла: прямо в торец и немного сбоку. Положите рядом линейку, запишите число насечек и результат измерения штангенциркулем. Такой набор данных надёжнее общего снимка велосипеда и позволяет быстро исключить похожие, но несовместимые инструменты.

Установка после обслуживания

Перед сборкой очистите резьбу рамы и чашек, убедитесь, что витки не повреждены. Нанесите подходящую монтажную смазку или состав, рекомендованный изготовителем. Первые обороты чашка должна проходить от руки: если она сразу идёт туго, выкрутите её и заново проверьте заход резьбы.

Финальную затяжку выполняют моментом из инструкции к каретке и раме. Здесь насадка под динамометрический ключ удобнее ручного инструмента. После установки проверьте свободное вращение, отсутствие осевого люфта и правильную посадку шатунов. Скрип после ремонта не всегда означает слабую затяжку: причиной могут быть загрязнённые посадки, изношенные подшипники или крепёж шатунов.

Короткий итог

Правильный съёмник не угадывают по бренду. Сначала определяют конструкцию каретки, затем считают рабочие выступы и измеряют диаметр, после этого выбирают форму и привод инструмента. При снятии насадка должна входить на полную глубину, оставаться соосной и вращаться в верном направлении. Этот порядок бережёт и чашку, и резьбу рамы — а заодно избавляет от покупки нескольких почти одинаковых ключей.
