Как выбрать хомут подседельного штыря

Хомут подседельного штыря удерживает штырь на нужной высоте, сжимая верхнюю часть подседельной трубы рамы. Он выглядит простой деталью, но ошибка в размере приводит к проскальзыванию штыря, повреждению краски или чрезмерной нагрузке на раму. Особенно осторожно нужно действовать с карбоновыми деталями и скрытыми зажимами.

Главное правило выбора: размер хомута определяется наружным диаметром подседельной трубы рамы в месте установки, а не диаметром самого штыря. Поэтому штырь 27,2 мм может работать с хомутом 31,8 или 34,9 мм — это не противоречие, а результат разной толщины стенок рамы. В разделе зажимов и выносов сначала сравнивайте именно этот параметр.

Хомут и подседельный штырь — разные размеры

Диаметр штыря измеряют внутри подседельной трубы или сверяют по маркировке старой детали. Диаметр хомута измеряют снаружи рамы у ее верхнего края. Эти числа связаны конструкцией рамы, но не обязаны совпадать. Если купить хомут по размеру штыря, он может оказаться слишком маленьким и не надеться на трубу либо слишком большим и не сомкнуться.

Например, распространенный штырь 27,2 мм не подсказывает автоматически, нужен ли хомут 28,6, 31,8, 34,9 или другой величины. Внешний размер зависит от диаметра и толщины подседельной трубы, формы рамы и слоя краски. Для нестандартной рамы нельзя надежно определить хомут по одной фотографии или по названию велосипеда без года и версии.

Как узнать размер до покупки

Самый надежный вариант — найти спецификацию рамы по марке, модели, году и материалу. Производитель может указать диаметр подседельного хомута отдельно от диаметра штыря. Для серийных велосипедов это быстрее, чем подбирать деталь по фотографии, особенно если верхняя часть рамы имеет сложную форму или нестандартную окраску.

Если документации нет, снимите старый хомут и измерьте его в ненагруженном состоянии. Болт или эксцентрик должен быть ослаблен, а губки не должны быть стянуты. Измеряйте наибольший внутренний диаметр кольца, который прилегает к наружной поверхности рамы. Не ориентируйтесь на случайную надпись на детали, если хомут уже деформирован или от другой рамы.

Штангенциркуль дает лучший результат, но измерять нужно чистый участок трубы. Слой краски, грязь и заусенец могут добавить доли миллиметра, а для хомута это важно. Сделайте два-три замера под разными углами и убедитесь, что труба круглая. При заметной овальности или сложном профиле лучше свериться со спецификацией производителя.

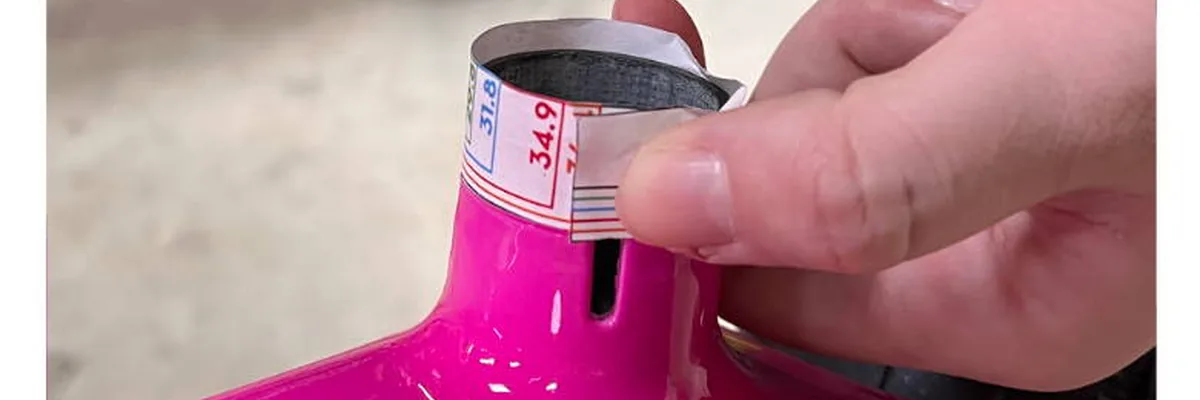

При сравнении с бумажной или экранной размерной сеткой учитывайте масштаб печати. Если схема рассчитана на 100%, режим «вписать в страницу» исказит результат. Для быстрой проверки можно измерить окружность трубы мягкой лентой и разделить ее длину на 3,14, но при близких размерах окончательно подтвердите результат штангенциркулем.

Допуск, краска и посадка

Номинальный размер хомута не должен быть заметно больше рамы «на всякий случай». Слишком свободное кольцо может не сомкнуться до нужного усилия. Слишком маленькое придется насильно надевать, а затем затягивать с лишней нагрузкой. Для распространенных круглых труб допустимый диапазон иногда указывает производитель хомута, но он не отменяет проверки формы и состояния рамы.

Толстый слой краски или порошкового покрытия способен изменить посадку. Не сдирайте покрытие грубо и не стачивайте раму ради случайного хомута: так можно ослабить трубу и создать очаг коррозии. Если штатный размер не подходит после перекраски, безопаснее получить рекомендацию сервиса или производителя рамы.

Внутренний буртик хомута должен полностью сесть на верхний край подседельной трубы. Если он висит на краске, попал на сварной шов или перекошен относительно прорези рамы, затяжка распределится неравномерно. Перед окончательной фиксацией несколько раз проверьте, что штырь двигается с умеренным усилием и не закусывает.

Болтовой или быстросъемный хомут

Болтовой хомут компактнее и обычно лучше подходит для велосипеда, на котором высоту седла меняют редко. Он дает предсказуемую затяжку ключом, не выступает далеко от рамы и меньше привлекает внимание. Важнее всего качество резьбы, ровность кольца и возможность подлезть к болту после установки.

Быстросъемный вариант удобен для прокатных, семейных и складных велосипедов, где высоту седла часто меняют без инструмента. Его нужно закрывать с достаточным усилием, но не рывком. Если рычаг закрывается слишком легко, штырь может сползать; если с большим усилием — можно повредить механизм или раму. При перевозке и городской парковке быстросъем также упрощает кражу седла и штыря, поэтому учитывайте сценарий хранения.

Для спортивной или карбоновой рамы выбирайте конструкцию, разрешенную производителем. Скрытый зажим, интегрированный клин или аэродинамическая подседельная труба могут не иметь места под обычное кольцо. Переделывать такую систему универсальным хомутом без подтвержденной совместимости рискованно.

Материал и форма

Алюминиевые хомуты легкие и достаточно прочные для большинства городских, гибридных и горных велосипедов. Сталь тяжелее, но может быть практичной на старой раме, если важны запас прочности и устойчивость к грубому обращению. Сам по себе материал не исправляет неверный размер, поэтому сначала проверяйте посадку, а потом выбирайте отделку и массу.

Кольцо должно быть круглым, без раскрытых краев, вмятин и перекоса вокруг болта. У быстросъемного механизма проверьте, что ось не люфтит, рычаг не задевает раму, а пружина и шайбы установлены штатно. Анодирование защищает поверхность, но глубокая царапина на рабочей кромке может мешать ровному прилеганию.

Если рама имеет тонкую стенку, карбоновую конструкцию или штырь с малым запасом прочности, давление нельзя компенсировать силой. Используйте указанный момент затяжки и подходящую пасту только по инструкции производителя рамы и штыря. Лишняя смазка внутри хомута может снизить трение и заставить сильнее затягивать болт.

Как установить и проверить

1. Снимите старый хомут, очистите верхний край подседельной трубы и удалите песок.
2. Проверьте диаметр и форму трубы по замеру или спецификации, затем сравните с новым хомутом.
3. Наденьте кольцо без перекоса; если оно не садится свободно, остановитесь и перепроверьте размер.
4. Совместите прорези рамы и хомута, если их положение связано конструкцией.
5. Установите штырь выше минимальной отметки и выставьте седло на нужную высоту.
6. Затяните болт по моменту рамы или штыря, используя подходящий ключ, а не максимальное усилие рук.
7. Нагрузите седло, проверьте, не опускается ли штырь, и осмотрите кромку хомута после короткой поездки.

Не поднимайте штырь выше отметки минимальной глубины. Хомут удерживает трубу снаружи, но не заменяет необходимую длину вставки внутри рамы. Если штырь продолжает проскальзывать при правильном размере, ищите причину в грязи, смазке, повреждении трубы, неверном моменте или несовместимости материалов, а не просто затягивайте болт сильнее.

Что проверить перед покупкой

• Определен наружный диаметр подседельной трубы именно в месте хомута.
• Размер не перепутан с диаметром штыря: эти значения могут отличаться.
• Проверены марка, модель, год и материал рамы, если используется скрытый или нестандартный зажим.
• Осмотрены прорезь, буртик, резьба, ось и рычаг старого хомута.
• Выбран болтовой или быстросъемный вариант под реальный сценарий использования.
• Для карбона учтены рекомендации рамы, штыря и допустимый момент затяжки.
• Проверена совместимость с фактическим подседельным штырем и высотой его минимальной вставки.

Для распространенных рам можно сравнить, например, хомут 25 мм, хомут 31,8 мм и хомут 34,9 мм, но брать нужно только размер, подтвержденный замером рамы. Если меняется и штырь, сначала сверьте его диаметр с внутренним размером трубы в разделе подседельных штырей.

Краткий итог

Правильный хомут выбирают по наружному диаметру подседельной трубы, а не по маркировке штыря. Перед покупкой измерьте чистую раму, проверьте форму и слой покрытия, затем решите, нужен ли болтовой или быстросъемный механизм. После установки кольцо должно сесть ровно, штырь — оставаться выше минимальной отметки, а момент затяжки — соответствовать рекомендациям конкретной рамы и детали.
