Как выбрать каретку для велосипеда

Каретка работает в самом нагруженном месте велосипеда: через нее проходят усилия от педалей, шатунов и цепи. Если ошибиться с размером или типом, новая деталь может не вкрутиться в раму, сместить линию цепи, оставить люфт или потребовать другой инструмент. Поэтому выбирать каретку нужно не по внешнему виду и не по одной фразе «под квадрат», а по стандарту рамы, ширине стакана, типу вала и совместимости с шатунами.

В каталоге есть отдельный раздел с каретками для велосипедов, а для ремонта старых узлов пригодятся валы, чашки и крепеж каретки. Ниже - практичный порядок проверки перед покупкой: что измерить, какие обозначения искать и когда лучше не пытаться ставить деталь наугад.

Быстрый выбор по параметрам

Сначала определить, что стоит сейчас

Самый надежный ориентир - старая каретка. На картриджных моделях часто есть маркировка с шириной корпуса, длиной оси, типом резьбы и направлением установки. Если надпись стерлась, деталь лучше снять и измерить: ширину кареточного стакана рамы, общую длину оси и диаметр резьбовой части. Измерения «примерно на глаз» здесь плохо работают: разница в несколько миллиметров может заметно изменить положение передних звезд.

Если велосипед новый для вас и история обслуживания неизвестна, сначала проверьте симптомы. Хруст под нагрузкой не всегда идет от каретки: похожий звук дают педали, шатуны, звезды, цепь, подседельный штырь и даже сухие резьбы. Перед покупкой новой детали полезно подтянуть шатуны, проверить педали и убедиться, что люфт действительно ощущается в кареточном узле, а не в соседних деталях.

Картридж под квадрат: самый частый вариант

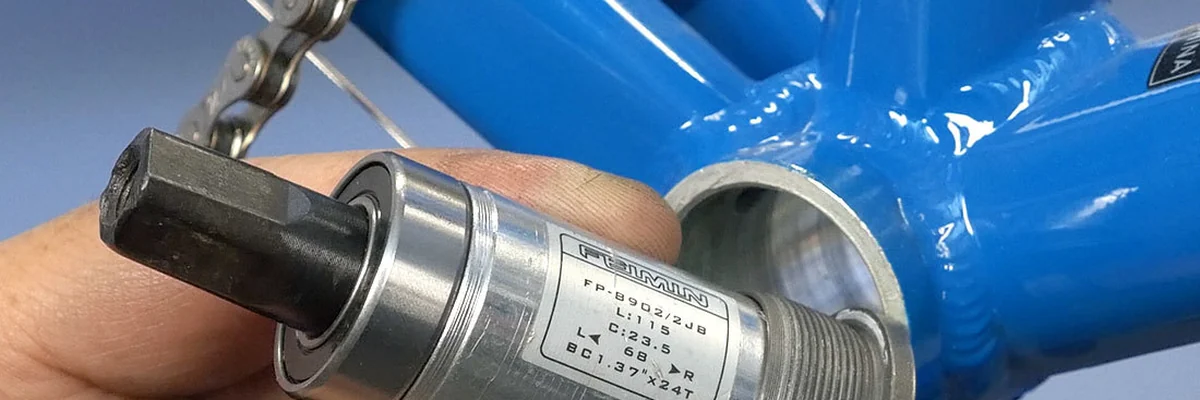

На городских, подростковых, прогулочных и многих горных велосипедах часто стоит закрытая картриджная каретка под квадрат. Внутри уже собраны подшипники и вал, поэтому при износе обычно меняют весь узел целиком. При выборе важны три параметра: резьба корпуса, ширина корпуса и длина оси. Например, если старая деталь была 68 мм по корпусу и 122 мм по оси, ставить 68/110 только потому, что она похожа внешне, нельзя.

Для типовой замены можно ориентироваться на такие позиции, как каретка-картридж XUHUA под квадрат 122/68 мм, если старая каретка имеет тот же стандарт. Но название товара не заменяет проверки: у разных шатунов под квадрат может отличаться требуемая длина оси, а у рам - ширина кареточного стакана.

Резьбовая каретка и направление затяжки

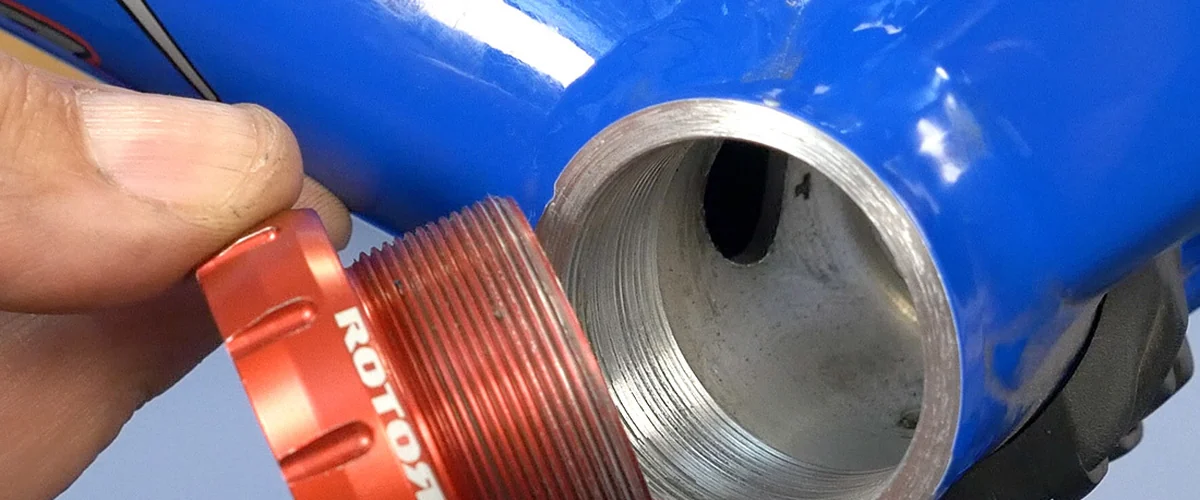

У большинства обычных резьбовых кареток используется английский стандарт, который также встречается под обозначениями BSA, BC или 1.37x24. На правой стороне велосипеда резьба часто левая: чашка затягивается против привычного направления. Это сделано не случайно, поэтому при демонтаже важно не пытаться «сорвать» ее силой в неправильную сторону.

Перед установкой резьбу нужно очистить от грязи и старой смазки. Если чашка не идет рукой хотя бы первые витки, остановитесь: возможно, стандарт не тот, резьба повреждена или деталь стоит не с той стороны. Силовая установка может испортить раму дороже самой каретки.

Press-fit и внешние чашки

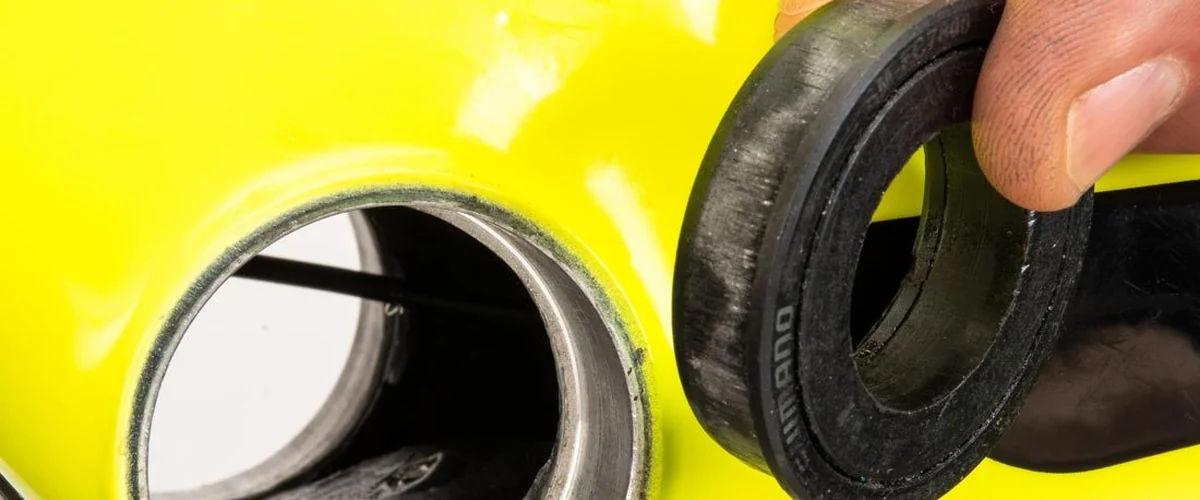

Press-fit каретки не вкручиваются, а запрессовываются в гладкий стакан рамы. У них другие размеры посадки: важны внутренний диаметр стакана, его ширина и диаметр оси шатунов. Такие узлы чаще встречаются на спортивных велосипедах и требуют аккуратного монтажа прессом, а не молотком через случайную проставку.

Внешние резьбовые чашки похожи на press-fit тем, что подшипники расположены ближе к краям рамы, но ставятся они иначе: чашки вкручиваются в резьбовой стакан. Для систем с осью 24 мм можно встретить варианты вроде каретки BSA 68/73 мм под ось 24 мм. Здесь особенно важно сверить не только раму, но и саму систему шатунов.

Ширина стакана и длина оси

Ширина кареточного стакана - это ширина корпуса рамы между наружными плоскостями. Для многих велосипедов это 68 или 73 мм, для фэтбайков и некоторых специальных рам - больше. Ширина корпуса каретки должна соответствовать раме или устанавливаться с предусмотренными производителем проставками. Самодельные шайбы в случайном порядке могут сместить цепную линию и ухудшить переключение.

Длина оси особенно важна для квадратных и клиновых систем. Более длинная ось отодвинет шатуны и звезды от рамы, более короткая приблизит их к перьям. Иногда это заканчивается тем, что передняя звезда трет раму, цепь плохо переходит между звездами или педали оказываются в неудобном положении. Если меняете только каретку, самый безопасный путь - брать ту же длину оси, что стояла раньше, если старая посадка работала нормально.

Клин, квадрат, шлицы и полая ось

Каретка должна совпадать с типом крепления шатунов. Квадратный вал подходит только к шатунам под квадрат. Клиновые шатуны требуют другой оси и крепежа. Шлицевые стандарты и современные системы с полой осью тоже отличаются между собой: внешний диаметр оси, форма шлицов и способ преднатяга не универсальны.

Если на велосипеде старый разборный узел, иногда достаточно заменить отдельные детали: вал, чашки, гайки или крепеж. Но если дорожки чашек выработаны, подшипники разбиты, а резьбы повреждены, частичный ремонт может дать короткий эффект.

Когда каретку пора менять

Типовые признаки износа - люфт шатунов, шероховатое вращение, щелчки под нагрузкой, скрип после дождя или заметная ржавчина при разборке. Но одиночный звук не является доказательством. Сначала проверьте педали, затяжку шатунов, болты звезд, цепь и кассету. Часто шум появляется только при усилии стоя на педалях, и тогда источник легко перепутать.

Опасный признак - шатун заметно двигается в стороны вместе с валом, а затяжка не помогает. В такой ситуации ездить дальше не стоит: можно разбить посадку шатуна или сорвать резьбу. Если каретка закусывает, проворачивается рывками или имеет сильный люфт, лучше менять ее до дальней поездки.

Инструмент и аккуратная установка

Для снятия каретки нужен инструмент под конкретную чашку и часто отдельный съемник шатунов. Универсальный разводной ключ здесь не спасает: у чашек неглубокие шлицы, и сорванные грани усложняют ремонт. В разделе велосипедного инструмента есть ключи и съемники для разных кареток.

Перед установкой сравните новую и старую детали рядом: ширину корпуса, длину оси, резьбу, сторону маркировки и тип чашек. Резьбовую каретку сначала наживляют рукой, затем затягивают инструментом. Press-fit узел запрессовывают ровно, с опорой по нужным поверхностям. Если деталь идет с перекосом, работу надо остановить и проверить посадку.

Короткий чек-лист перед покупкой

• Понять, какая рама: резьбовая или press-fit.
• Измерить ширину кареточного стакана.
• Сверить тип шатунов: квадрат, клин, шлицы, полая ось.
• Для картриджа под квадрат записать длину оси старой каретки.
• Проверить стандарт резьбы и сторону установки чашек.
• Сразу подобрать съемник и ключ под конкретный узел.
• Не ставить деталь силой, если она не идет рукой на первые витки.
• При люфте, сорванной резьбе или сомнениях по стандарту обратиться в сервис.

Правильно выбранная каретка совпадает с рамой, шатунами и инструментом. Если известны ширина стакана, длина оси и тип крепления шатунов, покупка превращается в обычную замену расходного узла. Если этих данных нет, лучше сначала снять старую каретку и измерить ее, чем подбирать деталь по фотографии и рисковать рамой.
