Как подобрать спицевой ключ по ниппелю колеса

Спицевой ключ надевается на ниппель, но заметно качается. Кажется, что люфт невелик и один оборот ничего не испортит. На практике мягкие грани легко округлить уже при первой тугой попытке. Подбор здесь начинается не с длины ручки и не с толщины спицы, а с формы и размера самого ниппеля.

Ниже — порядок проверки перед покупкой инструмента. Он пригодится для обычного колеса с квадратными ниппелями и поможет вовремя распознать конструкцию, для которой нужен специальный ключ. Это не инструкция по правке колеса: подходящая посадка инструмента ещё не говорит, какую спицу и насколько следует подтянуть.

Что именно вращает ключ

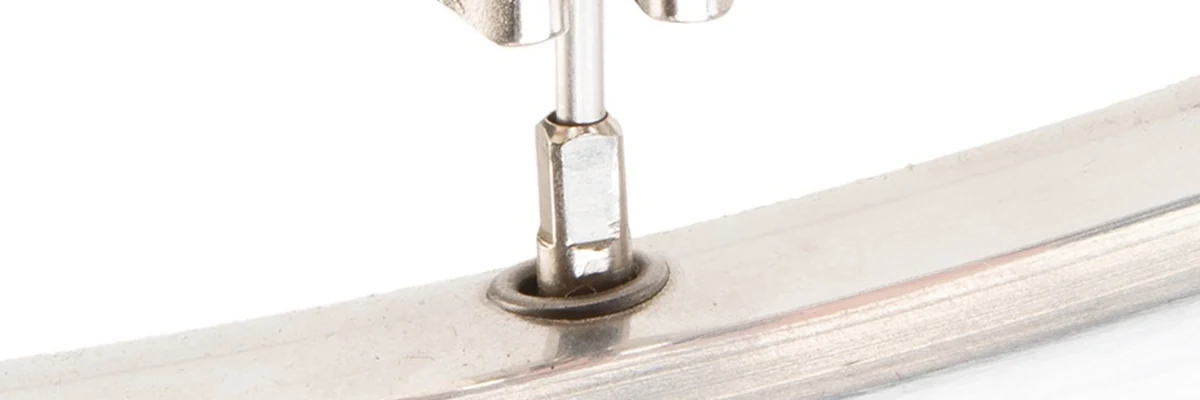

Спица работает как тонкий резьбовой стержень, а ниппель — как гайка на её конце. Ниппель опирается на обод. При его вращении меняется положение на резьбе и, при прочих равных, натяжение спицы. Ключ должен передавать усилие через предусмотренные грани, не сминая их.

Чаще встречаются латунные и алюминиевые ниппели. Оба материала можно повредить слишком большим или перекошенным ключом. Отличие их прочности не отменяет точного подбора: правило «на латуни можно взять размер посвободнее» не работает. Особенно внимательно проверяют детали, которые уже крутили неподходящим инструментом.

Диаметр спицы и размер ключа — разные величины. Одинаковые двухмиллиметровые спицы могут комплектоваться ниппелями с разными наружными гранями. Поэтому маркировка спицы, число спиц и диаметр колеса не позволяют выбрать прорезь ключа. Они описывают другие параметры узла.

Как измерить квадратный ниппель

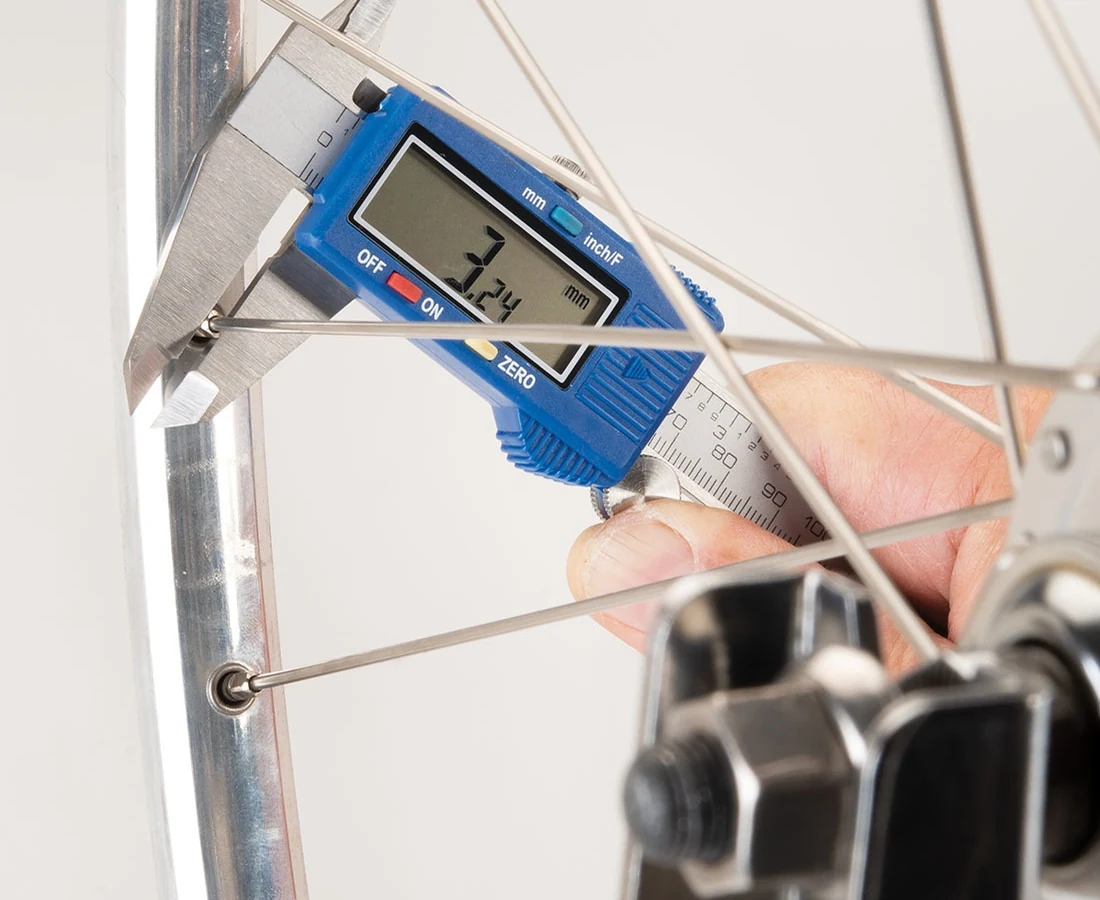

Нужен размер между двумя противоположными плоскими сторонами. Не измеряйте диагональ квадрата, круглую головку у обода или толщину спицы над ниппелем. Штангенциркуль держат так, чтобы губки прилегали к граням, а не упирались в их углы. Грязь и наплыв краски предварительно убирают без повреждения металла.

Повторите замер на нескольких целых ниппелях. Это особенно полезно после ремонта: одна заменённая деталь может отличаться от остальных. Если показания сильно расходятся, сначала проверьте положение губок и состояние граней. На округлённой посадке измерение уже не отражает исходный размер.

У компактного штангенциркуля важны чистые губки и проверенный ноль. При разнице размеров ключей в доли миллиметра случайная ошибка становится существенной. Не стоит превращать приблизительный замер линейкой в точный заказ. Если измерить неудобно, найдите маркировку колеса или ниппелей и проверьте документацию.

Как читать обозначения размеров

На универсальных ключах часто указывают несколько распространённых размеров, например 3,2, 3,3 и 3,5 мм. Это не означает, что любой квадратный ниппель подходит к одному из них. Для некоторых колёс нужны иные размеры, а обозначения на инструменте могут быть округлены. Окончательное решение принимают по совместимости и пробной посадке.

Ключ с тремя указанными размерами удобен, если эти размеры действительно нужны вашим колёсам. Перед работой выберите конкретную прорезь и убедитесь, что она охватывает ниппель правильно. Нельзя брать более широкую только потому, что узкую неудобно надевать.

Цвет ручки тоже не является общим стандартом. У одного производителя он обозначает определённую посадку, у другого может быть лишь оформлением. При заказе называйте размер и модель, а не «красный ключ, как у механика». Для фирменного колеса полезнее обозначение ниппеля из каталога запчастей.

Правильная посадка без нагрузки

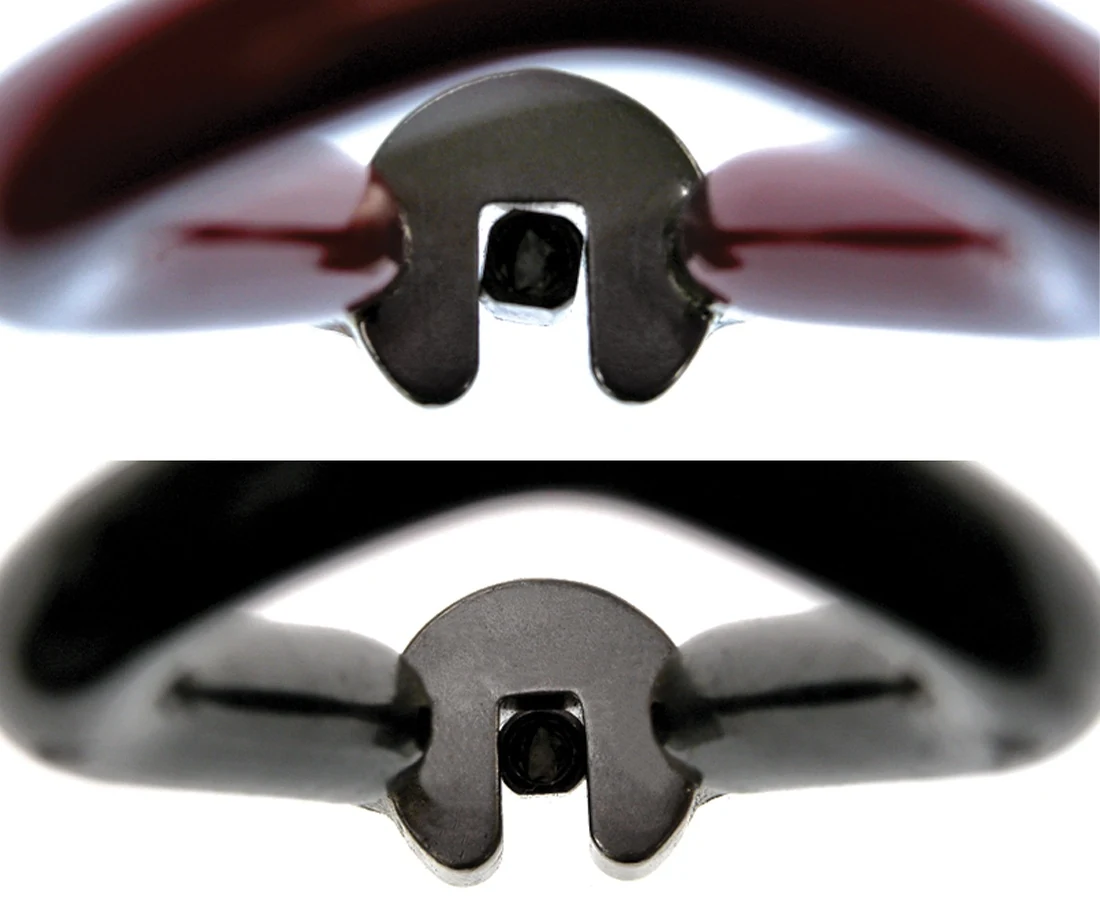

Ключ должен надеваться рукой, проходить на рабочую глубину и плотно охватывать грани. Забивание молотком недопустимо. Слишком тесная прорезь может застрять на повреждённом краю; слишком широкая будет давить преимущественно на углы. Оба варианта мешают контролировать вращение.

Проверяйте посадку без попытки изменить натяжение. Небольшое технологическое свободное движение возможно, но выраженное качание и контакт лишь с краями — плохой признак. Если новый ключ подходит к одним ниппелям и не подходит к другим, не пытайтесь привести всё колесо к одному размеру усилием.

Важно, чтобы инструмент охватывал рабочую часть по высоте. Иногда толстому корпусу мешают угол выхода спицы, соседняя спица или форма обода. Ключ нужного размера, надетый только на самый край, не обеспечивает нормального зацепления. В таком случае выбирают другую форму инструмента, сохраняя подходящий размер.

Один размер или несколько прорезей

Одноразмерный ключ проще ориентировать на ощупь. Он удобен при длительной работе с одним типом ниппелей: меньше вероятность по ошибке выбрать соседний паз. При этом полезны комфортный хват и достаточное пространство между рукояткой, ободом и спицами.

Многоразмерный спицевой ключ экономит место в домашнем наборе. Его преимущество проявляется на нескольких велосипедах, а не в способности исправлять любую посадку. Проверьте, что размеры подписаны читаемо и нужная прорезь не имеет заусенцев.

Четырёхсторонний охват квадратного ниппеля может давать большую площадь контакта, но доступ к нему зависит от конструкции ключа и колеса. Не выбирайте закрытую форму без примерки: инструмент ещё нужно завести на спицу и надеть на ниппель. Для походного комплекта важна компактность, для мастерской — скорость перестановки и устойчивый хват.

Шлицы, шестигранник и скрытая посадка

На некоторых готовых колёсах используются шестигранные или многолучевые ниппели. Для них нужен соответствующий профиль. Шестигранник и шестилучевые шлицы — не одно и то же, даже если внешние размеры похожи. Универсальная квадратная прорезь здесь не заменяет специальную головку.

Уточняйте год и модель колеса, а не только название марки. Производитель мог использовать разные ниппели в разных сериях. Иногда на ободе видна отдельная резьбовая вставка, которая удерживает ниппель. Ключ для этой вставки не обязательно предназначен для регулировки натяжения спицы.

У скрытого ниппеля рабочий конец расположен внутри профиля обода. Обычно для доступа приходится снять покрышку и ободную ленту. Нужна удлинённая головка подходящего профиля, которая проходит в технологическое отверстие и достаёт до граней. Обычный наружный ключ, каким бы точным он ни был, туда не подойдёт.

Если размер скрытой посадки нельзя надёжно измерить, найдите спецификацию колеса. После разборки бескамерного обода потребуется восстановить герметичную ленту по правилам его изготовителя. Не прокалывайте исправную ленту ради быстрой примерки инструмента: такое отверстие может вызвать утечку воздуха.

Чего подходящий ключ не решает

Ключ не измеряет натяжение, боковое биение или положение обода относительно втулки. Он лишь позволяет повернуть ниппель. У переднего и заднего колеса, а также у разных сторон одного колеса, условия натяжения могут отличаться. Одинаковый звук или одинаковое число оборотов не заменяют проверку по требованиям обода и спиц.

Плоская спица при вращении ниппеля может закручиваться. Для её удержания используют подходящий держатель, не сминая профиль обычными пассатижами. Круглая спица тоже способна накапливать скручивание. Если она поворачивается вместе с закисшим ниппелем, увеличение рычага ключа не устраняет причину.

При замене повреждённой детали учитывают не только наружный размер под ключ, но и резьбу, длину, материал и опорную форму ниппеля. Подбирая спицы для колеса, сверяйте весь комплект с ободом и втулкой. Совпадение граней не гарантирует совместимость резьбы.

Что записать перед покупкой

• Модель колеса или обода и, если известна, модель ниппеля.
• Форму посадки: квадрат, шестигранник, специальные шлицы.
• Измеренный размер между рабочими гранями.
• Наружное или скрытое расположение ниппеля.
• Ограничения доступа и необходимость держателя плоской спицы.

Начинайте обслуживание с осмотра. Трещина возле отверстия обода, сломанная спица, сорванные грани или регулярно возвращающееся биение требуют диагностики. Точный ключ помогает не повредить исправный крепёж, но не превращает равномерное подтягивание всех ниппелей в безопасный способ ремонта.
