Динамометрический ключ для велосипеда: как выбрать и применять

На болте написан момент затяжки, ключ выставлен на это значение, но соединение всё равно может быть собрано неправильно. Динамометрический инструмент измеряет сопротивление вращению. Он не определяет, попал ли болт в резьбу без перекоса, правильно ли уложены детали и нужна ли на этом участке смазка.

Поэтому выбирать ключ стоит вместе с задачами, для которых он нужен. Маленький крепёж выноса, зажим подседельного штыря и крупный резьбовой узел могут требовать разных диапазонов и насадок. Разберём, что проверить до покупки и как не превратить точный инструмент в обычный длинный рычаг.

Соберите значения для своих компонентов

Запишите моменты из инструкций конкретных деталей велосипеда. Если значение нанесено на компонент, выясните, что оно означает: рекомендуемую затяжку или максимальный предел. Не переносите число с похожего выноса, соседнего велосипеда или болта такого же диаметра. Материал, резьба и устройство соединения могут отличаться.

У сопряжённых деталей требования должны быть совместимы. Например, ограничение руля нельзя игнорировать ради числа на выносе. Если инструкции противоречат друг другу или непонятно, какое условие относится к вашему сочетанию компонентов, уточните это до сборки. Произвольное «среднее значение» не решает противоречие.

Обратите внимание на единицы: Н·м, дюйм-фунты и фут-фунты — разные шкалы. На инструменте с несколькими шкалами легко выставить правильное число в неправильных единицах. Лучше пользоваться значением в единицах основной шкалы и проверенным пересчётом, чем переводить усилие приблизительно в уме.

Диапазон важнее максимального числа

Рабочее значение должно входить в заявленный измерительный диапазон ключа. Большая автомобильная модель не становится точной на малом крепеже от того, что её рукоятку удаётся повернуть до похожей отметки. Проверяйте не только верхнюю, но и нижнюю границу, а также условия заявленной погрешности.

Иногда удобнее иметь два инструмента: для малых и для более высоких моментов. Не нужно покупать второй заранее, если таких задач нет. Сначала сопоставьте список соединений с диапазоном доступной модели. Для одного повторяющегося значения может подойти фиксированный ограничитель, но он не заменит регулируемый ключ для остальных узлов.

Изучите шаг настройки и читаемость шкалы. Если нужное значение трудно выставить, крупная ручка и богатый набор насадок ситуацию не исправят. Полезны понятный фиксатор настройки, доступная инструкция и возможность последующей проверки точности.

Щелчок, ограничитель и стрелка

У щелчкового ключа достижение настройки сопровождается небольшим перемещением механизма, часто со звуком. На низких значениях звук может быть тихим. Следите не только за слуховым сигналом, но и за ощущением срабатывания. После него сразу прекращают прикладывать усилие.

Обычный щелчковый ключ не обязан физически блокировать дальнейшее вращение. Если после срабатывания продолжать тянуть, болт можно перетянуть. Несколько повторных щелчков «для уверенности» не добавляют точности и не нужны для подтверждения результата.

Отвёртка с ограничителем использует другой механизм — например, муфту, которая срабатывает при заданном сопротивлении. Условия работы зависят от модели. Не переносите поведение одного ограничителя на любой динамометрический инструмент: сначала прочитайте его инструкцию.

Балочный ключ показывает момент стрелкой на шкале в процессе приложения усилия. Он требует удобного обзора и правильного направления взгляда. В тесном месте, где шкала скрыта за трубой рамы, такой инструмент может оказаться неудобным, хотя по диапазону полностью подходит.

Направление измерения и насадки

Уточните, измеряет ли ключ момент по часовой стрелке, против неё или в обе стороны. Переключатель трещотки сам по себе этого не доказывает. Вопрос особенно важен для левых резьб: инструмент способен вращать крепёж в нужном направлении, но не иметь заявленной точности измерения в нём.

Размер квадрата, держателя бит и насадки должен совпадать. Случайный набор переходников усложняет доступ и увеличивает риск перекоса. Бита входит в очищенное гнездо до рабочей глубины, а ключ располагают по оси крепежа. Изношенная насадка может сорвать гнездо раньше достижения нужного момента.

Обычный набор шестигранников полезен для первоначальной сборки и работы с крепежом, но не измеряет момент. Его также нельзя произвольно превращать в насадку динамометрического ключа. Для окончательной затяжки подбирают предусмотренную биту или головку правильного размера.

Шаровое окончание шестигранника удобно для доступа под углом, но не является универсальным выбором для ответственной окончательной затяжки. Используйте прямую рабочую часть и соосную посадку, если инструкция узла и инструмента не предусматривает иной способ.

Подготовка резьбы меняет результат

Часть приложенного момента расходуется на преодоление трения. Поэтому сухая резьба, смазанная резьба и резьба с фиксатором не дают одинакового натяжения болта при одном показании ключа. Условия подготовки — часть инструкции по сборке, а не необязательное дополнение к числу Н·м.

Применяйте только указанные для узла средства и в предусмотренных местах. Монтажная паста для контактных поверхностей не заменяет смазку резьбы, а фиксатор резьбы не является универсальным средством от любого ослабления. Не наносите состав на весь болт и соседние детали на всякий случай.

Перед затяжкой проверьте чистоту, состояние резьбы и правильность длины болта. Болт должен начинать вкручиваться без перекоса. Если он упёрся в дно отверстия или заедает в повреждённых витках, ключ может сработать, хотя соединение ещё не прижато как нужно. Такой результат нельзя считать выполненной затяжкой.

Настройка и положение рук

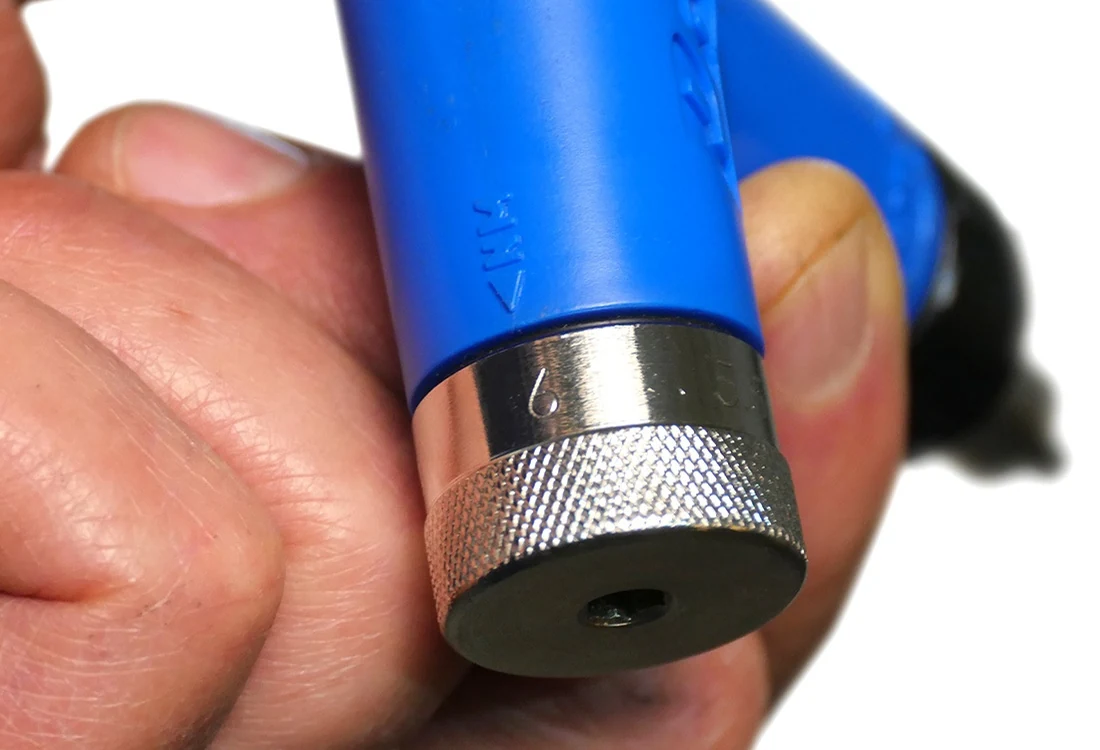

Выставьте момент по инструкции своей модели. На некоторых ключах значение складывается из основной шкалы и делений вращающейся рукоятки; на других читается в одном окне. После настройки включите её фиксатор, если он предусмотрен, чтобы положение ручки не менялось во время работы.

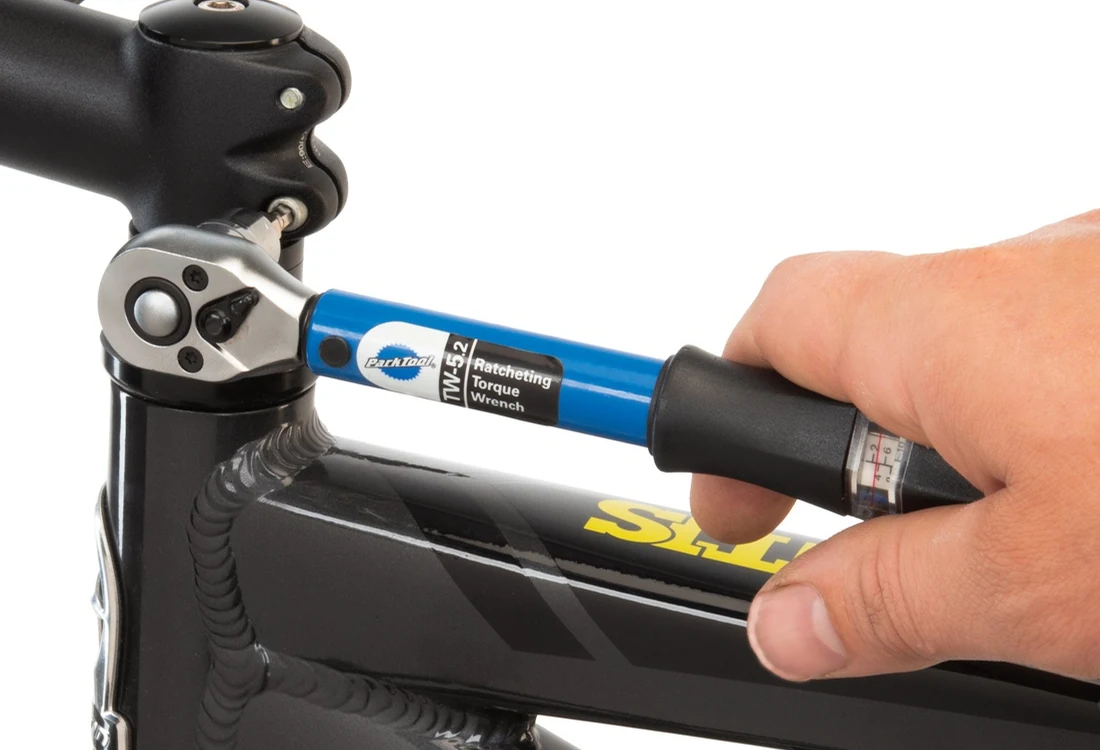

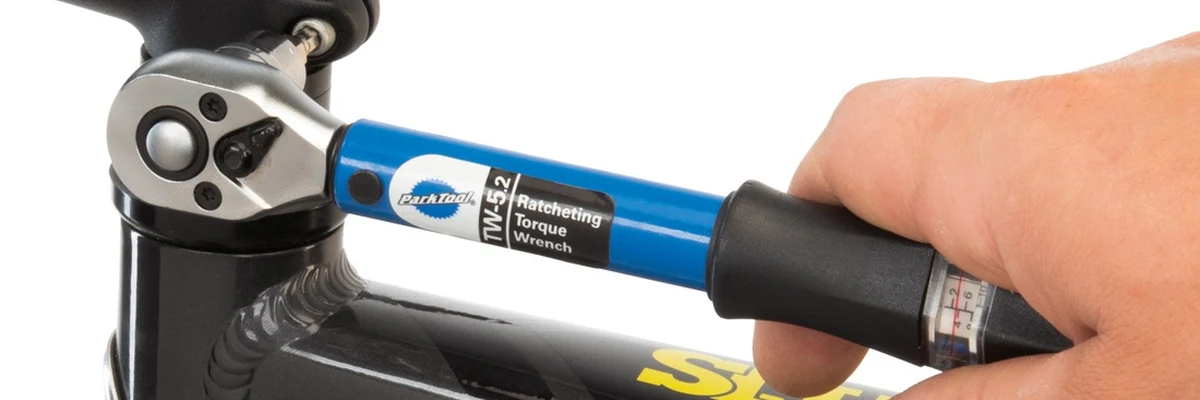

Держитесь за обозначенную рабочую часть рукоятки, обычно ближе к её середине. Тяните плавно, без рывка и удара. Не хватайтесь за головку так, чтобы создавать дополнительный момент второй рукой. Если приходится выворачивать кисть или упираться в раму, лучше изменить положение велосипеда и обеспечить нормальный доступ.

Не надевайте трубу на ручку. Насадки, смещающие точку приложения относительно оси инструмента, тоже требуют внимания: они могут менять эффективный рычаг и условия расчёта. Для таких переходников используют инструкцию изготовителя и предусмотренный пересчёт, а не привычную настройку без поправок.

Несколько болтов в одном узле

Крышка выноса, хомут или другой многоболтовый узел часто затягиваются постепенно и в определённом порядке. Следуйте схеме изготовителя, включая требования к зазорам. Нельзя сначала полностью затянуть один болт, а затем рассчитывать, что одинаковое значение на остальных автоматически выровняет прижим.

Не используйте динамометрический ключ как способ угадать прежний момент по усилию срыва болта. Сопротивление при начале отворачивания отличается от условий сборки. Если нужно обслужить соединение, действуют по инструкции: проверяют детали и собирают с заданной подготовкой и последовательностью.

Для срыва закисшего крепежа измерительный инструмент обычно не применяют. Нагрузка может превысить его предел и повредить механизм. В наборе велосипедных инструментов силовой вороток, обычный ключ и динамометрический ключ выполняют разные роли.

Хранение и проверка точности

Для многих щелчковых моделей после работы предусмотрено снижение настройки до минимального значения шкалы, а не выкручивание ниже него. Но правило нужно сверить с инструкцией конкретного ключа. У ограничителей и балочных инструментов требования к хранению могут отличаться.

Берегите инструмент от падений, перегрузки и жидкости. После сильного удара нельзя судить о точности только по тому, что он продолжает щёлкать. Периодичность проверки и калибровки задаётся изготовителем и зависит от использования. Самостоятельно подкручивать механизм ради совпадения с неизвестным вторым ключом не стоит.

Перед работой достаточно проверить четыре вещи: верный момент и единицы, подходящий диапазон и направление, правильную подготовку узла, исправную насадку. Затем выполнить плавную затяжку в нужном порядке и остановиться при достижении значения. Именно эта последовательность делает измерение полезным для велосипеда.
